Goblin II N 2G

4 800 zł

Projekt domu Goblin II N 2G

Autor projektu:Dominanta
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 800 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa139.34 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Kąt nach. dachu39°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

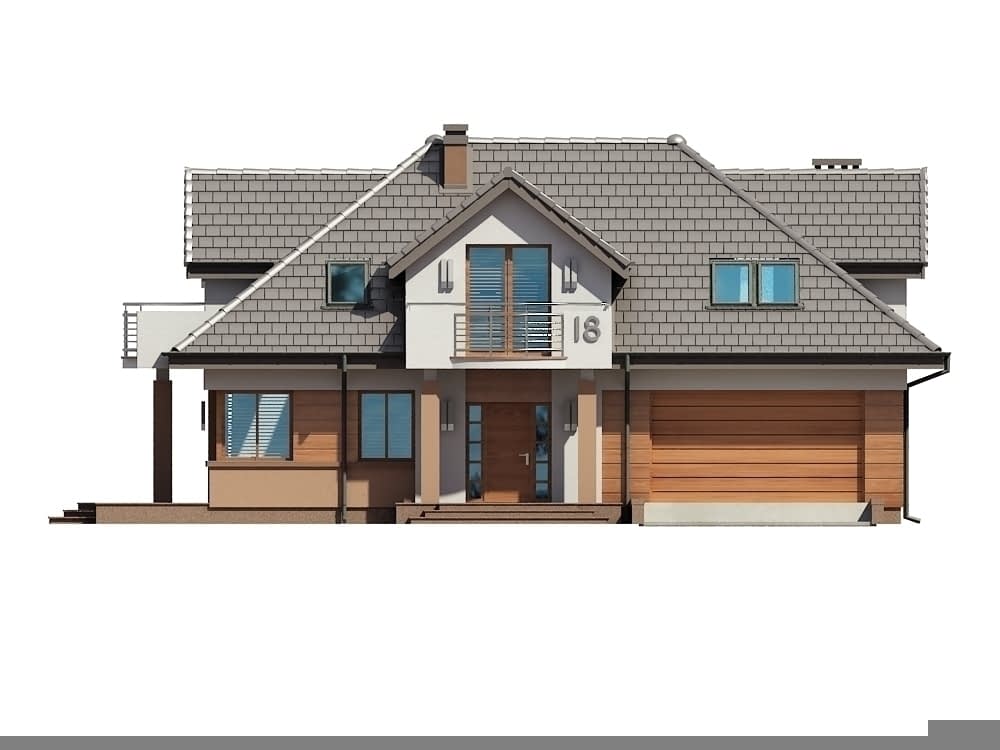

GOBLIN IIN 2G to wersja domu GOBLIN II 2G przeznaczona dla osób preferujących bardziej nowoczesny charakter elewacji.
Dom ten to ciekawa propozycja projektu domu parterowego z użytkowym poddaszem przeznaczonego dla 5-7 osobowej rodziny.  Budynek posiada reprezentacyjne wejście podkreślone balkonem wspartym na dwóch kolumnach. Na parterze w strefie dziennej budynku poprzez otwarcie kuchni z aneksem jadalnym oraz hallu na salon uzyskano jedną wielką przestrzeń o przenikających się funkcjach użytkowych. Program  parteru uzupełniają: pokój (gabinet), ogólnodostępne wc, garderoba oraz dwustanowiskowy garaż z kotłownią (pomieszczeniem gospodarczym). Strefa nocna sytuowana na poddaszu użytkowym budynku składa się z 3 sypialni oraz ogólnodostępnej łazienki i garderoby. Sypialnia przeznaczona dla rodziców posiada dodatkową łazienkę i garderobę, z którymi stanowi oddzielną, intymną  strefę.  Duży taras oraz dwa balkony na poddaszu przynależne do  sypialni umożliwiają doskonały kontakt z przyrodą przydomową co jest szczególnie ważną zaletą dla miłośników mieszkania w otoczeniu natury.
Istnieje także wersja domu z garażem jednostanowiskowym o nazwie GOBLIN IIN.



  • niewielki jednorodzinny dom parterowy z użytkowym poddaszem, niepodpiwniczony z dwustanowiskowym garażem (istnieje wersja jednostanowiskowa  GOBLIN IIN) spełniający wszystkie podstawowe i reprezentacyjne funkcje mieszkalne
  • przeznaczony dla 5-7osób
  • na parterze zaprojektowano reprezentacyjny salon z kominkiem, kuchnię z aneksem jadalnym otwartą na salon,  dodatkowy pokój (gabinet) wc , garderobę, oraz dwustanowiskowy garaż i pom. gosp.(kotłownię )
  • na poddaszu zaprojektowano oddzielną strefę dla rodziców składającą się z  dużej sypialni i oddzielnej łazienki i garderoby. Program funkcjonalny poddasza uzupełniają dwie sypialnie i ogólnodostępna łazienka i garderoba.
  • ogrzewanie – olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelety).

Konstrukcja

Ściany zewnętrzne: tradycyjne dwuwarstwowe (pustak ceramiczny + styropian), na fragmentach szalówka drewniana lub tynk imitujący drewno
Strop: żelbetowy monolityczny
Dach: o konstrukcji drewnianej, pokryty dachówką ceramiczną, cementową lub blachodachówką
Schody: ażurowe, drewniane lub stalowo-drewniane, indywidualne

Rzuty

rzut parteru

Rzut projektu Goblin II N 2G - rzut parteru

rzut poddasza

Rzut projektu Goblin II N 2G - rzut poddasza

rzut sytuacyjny

Rzut projektu Goblin II N 2G - rzut sytuacyjny

rzut parteru

Rzut projektu Goblin II N 2G - rzut parteru

rzut poddasza

Rzut projektu Goblin II N 2G - rzut poddasza

rzut sytuacyjny

Rzut projektu Goblin II N 2G - rzut sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa139.34 m²
  • Powierzchnia netto176.6 m²
  • Powierzchnia zabudowy142.34 m²
  • Kubatura839 m³
  • Wysokość domu7.96 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki22.75 x 17.65m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy
  • Kąt nach. dachu39°

Zawartość projektu



Komplet dokumentacji projektowej składa się z trzech egzemplarzy projektu architektoniczno-budowlanego oraz trzech egzemplarzy projektu technicznego.
Dokumentacja jest zgodna z WT2021 oraz Eurokodami i zawiera:

  • informacje jak uzyskać pozwolenie na budowę
  • zakres obowiązków projektanta dokonującego adaptacji
  • zgoda autora projektu na dokonanie zmian w dokumentacji projektowej
  • wytyczne techniczne dla oceny energetycznej budynku
  • przedmiar
  • zestawienie materiałów, sprzętu i roboczogodzin
  • projekt architektoniczny
  • wizualizację
  • projekt konstrukcyjny
  • projekt instalacji sanitarnych
  • projekt instalacji elektrycznych
  • projekt rekuperacji
  • projekt systemu solarów do ogrzania wody użytkowej.

Projektanci wyrażają zgodę na następujące zmiany w dokumentacji projektowej:

  • zmiany technologiczne i materiałowe - rodzaj stropu, schodów, materiały ścienne, izolacyjne i wykończeniowe, pokrycie dachowe
  • dostosowanie posadowienia budynku do warunków geotechnicznych i zmiana wysokości posadowienia
  • dostosowanie konstrukcji budynku do stref obciążenia śniegiem i wiatrem
  • wykonanie częściowego lub całkowitego podpiwniczenia budynku
  • zmiany usytuowania ścian nośnych, działowych i otworów drzwiowych
  • zmiany funkcji i układu pomieszczeń
  • zmiana nachylenia kąta połaci dachowej, konstrukcji i kształtu dachu, doprojektowanie, przeprojektowanie lub likwidacja lukarn
  • zmiany w wymiarach zewnętrznych i wysokości budynku (powiększenie lub pomniejszenie budynku)
  • zmiana materiałów i rozwiązań instalacyjnych, przebiegu instalacji wewnętrznych, zmiana sposobu ogrzewania
  • przeprojektowanie kominów
  • zmiana usytuowania, ilości, kształtu i wielkości okien i drzwi w elewacjach zewnętrznych budynku
  • zmiana kolorystyki budynku
  • zmiana kształtu i usytuowania tarasów, schodów zewnętrznych i wewnętrznych budynku
  • zmiana wysokości kondygnacji oraz podwyższenie ścianki kolankowej
  • likwidacja lub zmniejszenie podcieni i wnęk w bryle budynku
  • likwidacja, przeprojektowanie lub doprojektowanie słupów, balkonów i wykuszy
  • zmiana poddasza na użytkowe lub nieużytkowe.

Powyższe zmiany mogą dokonać osoby posiadające odpowiednie uprawnienia zgodnie z obowiązującymi normami i przepisami prawa budowlanego. Wyżej wymienione zmiany powinny być naniesione czerwonym pisakiem w czterech oryginalnych egzemplarzach projektu gotowego lub dołączone jako aneks. Dokonanie zmian wybiegających poza wymieniony zakres wymaga zgody autora projektu.
