Guliwer N

3 738 zł

Projekt domu Guliwer N

Autor projektu:Dominanta
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 200 zł3 738 zł

Promocja ważna do

24-05-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa113.77 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu42°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt Guliwer N to nieco odświerzona propozycja rozwiązania elewacji w wersji z garażem jednostanowiskowym (istnieje wersja z garażem dwustanowiskowym). W wersji N pojawia się nowa kolorystyka, podziały elewacyjne i materiały zgodnie z nowymi trendami w ostatnio pojawiających się budynkach tego typu. W układzie funkcjonalnym nie zachodzą żadne zmiany, ponieważ Guliwer okazał się swego rodzaju hitem i cieszy się dużym powodzeniem. Dużą zaletą tego projektu jest maksymalnie zredukowana komunikacja na rzecz przestronniejszych pomieszczeń, co w dzisiejszych czasach ma duże znaczenie, kiedy liczymy każdy m2 powierzchni do wybudowania i późniejszej eksploatacji. W prezentowanym projekcie udało się umieścić duży zakres funkcjonalny na niewielkiej powierzchni użytkowej. Projekt Guliwer to dom jednorodzinny, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym, przeznaczony dla 4-5-osobowej rodziny. Parter tego domu zajmuje strefa dzienna, na którą składa się: wiatrołap, hol, wc, spiżarka, kuchnia połączona z jadalnią, salon z kominkiem oraz dodatkowy pokój, który można zaaranżować jako gabinet lub sypialnię dla gości. Salon posiada dwa wyjścia na przestronny taras, którego układ pozwala na pewną dowolność w przypadku potrzeby dopasowania się do stron nasłonecznionych na działce. Na poddasze prowadzą ażurowe schody. Strefę nocną tworzą trzy sypialnie, łazienka i garderoba. Sypialnia rodziców połączona jest z osobną łazienką i niewielką garderobą. Popularność projektu Guliwer wynika z faktu, że spełnia on oczekiwania osób poszukujących domu małego, ekonomicznego zarówno w budowie jak i w eksploatacji, a także nieco odochodzącego od rozwiązań tradycyjnych.



  • jednorodzinny dom parterowy z poddaszem użytkowym i garażem jednostanowiskowym (istnieje wersja dwustanowiskowa), niepodpiwniczony
  • przeznaczony dla 4-5 osób
  • na parterze zaprojektowano wiatrołap, hol ze schodami ażurowymi, przestronny salon z kominkiem i wyjściem na częściowo zadaszony taras, kuchnię z aneksem jadalnym i spiżarnią, gabinet, toaletę i kotłownię dostępną z jednostanowiskowego garażu
  • na poddaszu zaprojektowano sypialnię rodziców z oddzielną łazienką i garerobą oraz 2 sypialnie dziecięce, a także łazienkę ogólnodostępną i garderobę mogącą pełnić także funkcję pralni i suszarni
  • cechą charakterystyczną tego domu jest ekonomiczne rozwiązanie układu pomieszczeń z maksymalnie zredukowaną komunikacją
  • ogrzewanie olejowe, gazowe lub na paliwo stałe (ekogroszek, pelet)
  • istnieje wersja z pierwotną kolorystyką elewacji: Guliwer

Konstrukcja

Ściany zewnętrzne: tradycyjne dwuwarstwowe (pustak ceramiczny + styropian), na fragmentach szalówka drewniana lub tynk imitujący drewno
Strop: żelbetowe monolityczne
Dach: o konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki
Schody: ażurowe o konstrukcji drewnianej lub stalowej

Rzuty

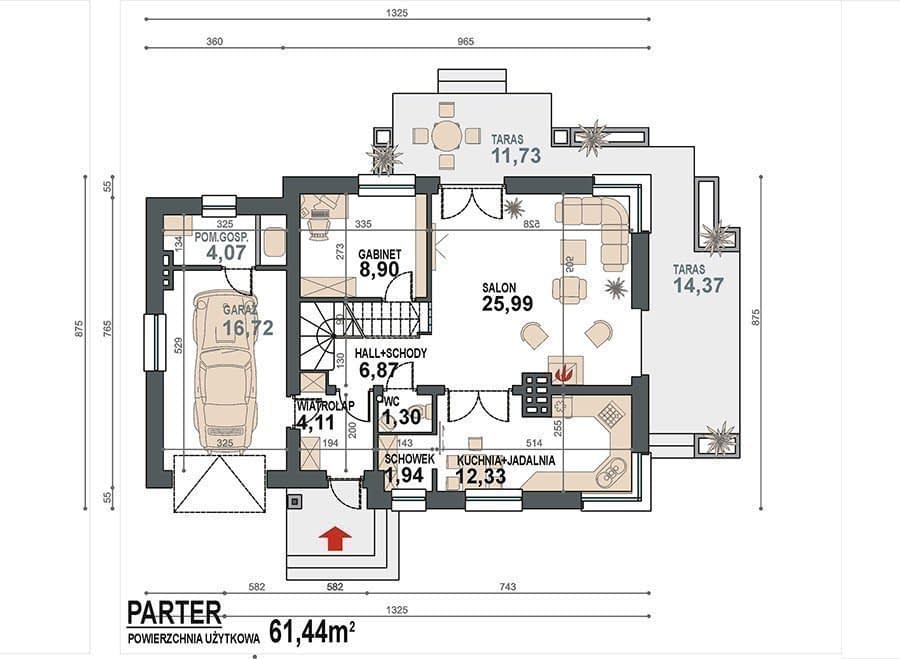

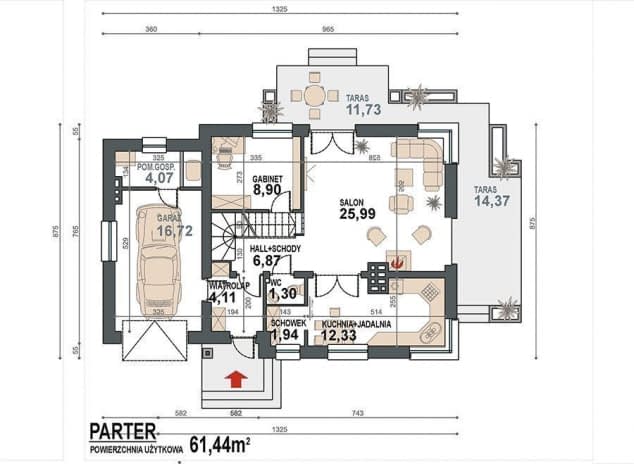

rzut parteru

Rzut projektu Guliwer N - rzut parteru

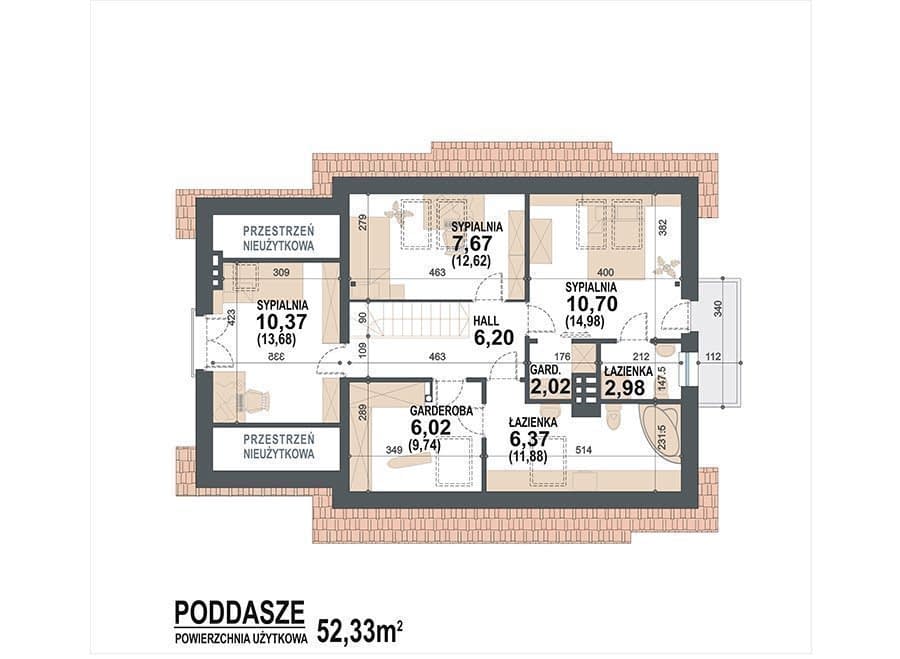

rzut poddasza

Rzut projektu Guliwer N - rzut poddasza

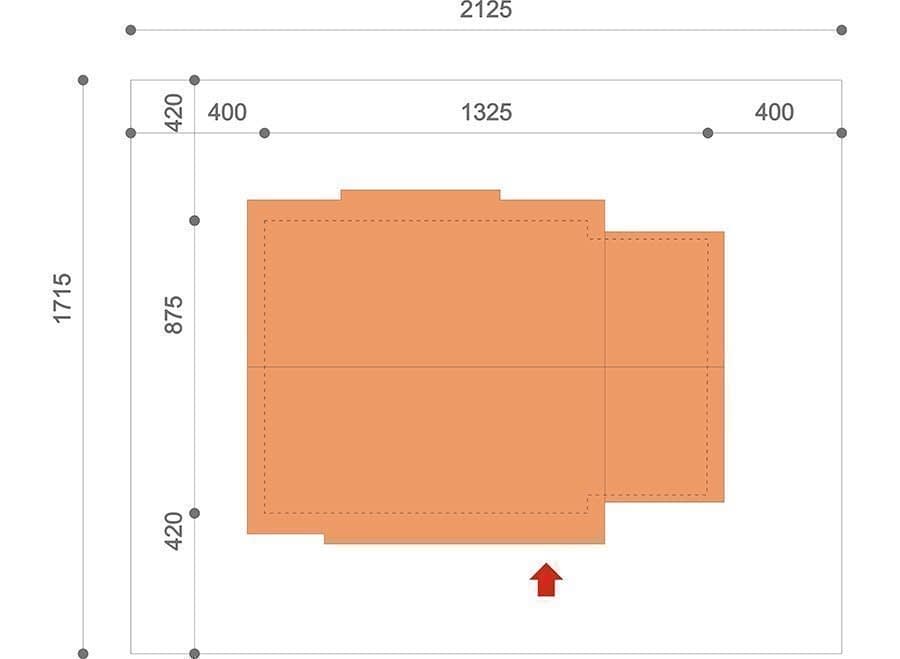

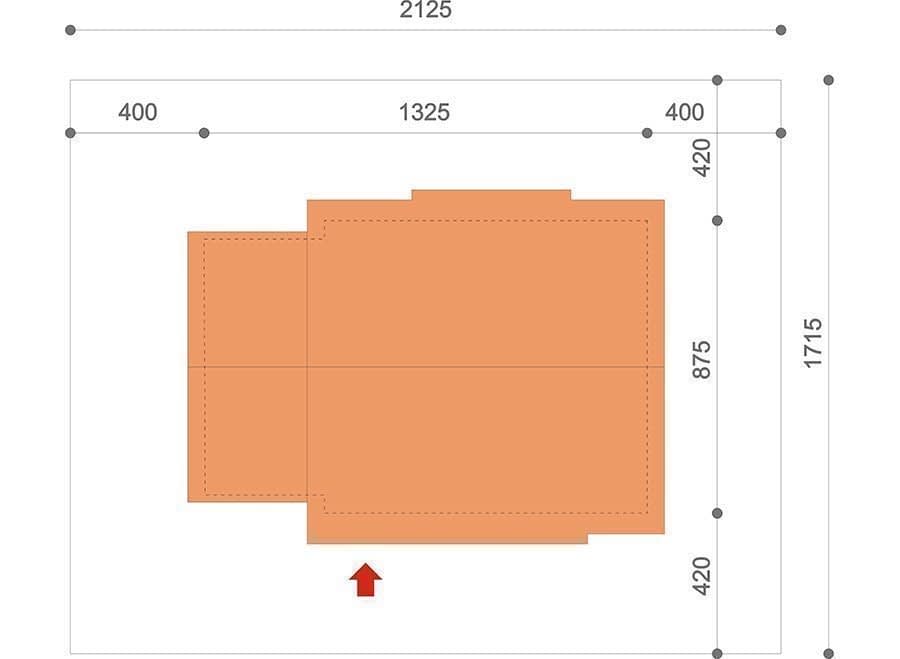

rzut sytuacyjny

Rzut projektu Guliwer N - rzut sytuacyjny

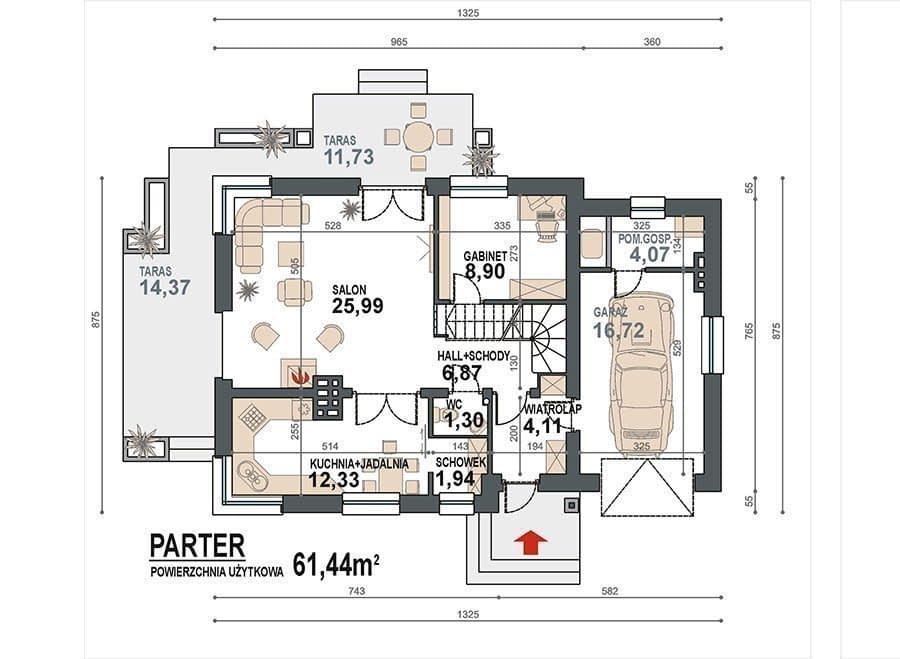

rzut parteru

Rzut projektu Guliwer N - rzut parteru

rzut poddasza

Rzut projektu Guliwer N - rzut poddasza

rzut sytuacyjny

Rzut projektu Guliwer N - rzut sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa113.77 m²
  • Powierzchnia netto134.56 m²
  • Powierzchnia zabudowy110.76 m²
  • Kubatura676 m³
  • Wysokość domu8.3 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki17.15 x 21.25m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu42°

Zawartość projektu



Komplet dokumentacji projektowej składa się z trzech egzemplarzy projektu architektoniczno-budowlanego oraz trzech egzemplarzy projektu technicznego.
Dokumentacja jest zgodna z WT2021 oraz Eurokodami i zawiera:

  • informacje jak uzyskać pozwolenie na budowę
  • zakres obowiązków projektanta dokonującego adaptacji
  • zgoda autora projektu na dokonanie zmian w dokumentacji projektowej
  • wytyczne techniczne dla oceny energetycznej budynku
  • przedmiar
  • zestawienie materiałów, sprzętu i roboczogodzin
  • projekt architektoniczny
  • wizualizację
  • projekt konstrukcyjny
  • projekt instalacji sanitarnych
  • projekt instalacji elektrycznych
  • projekt rekuperacji
  • projekt systemu solarów do ogrzania wody użytkowej.

Projektanci wyrażają zgodę na następujące zmiany w dokumentacji projektowej:

  • zmiany technologiczne i materiałowe - rodzaj stropu, schodów, materiały ścienne, izolacyjne i wykończeniowe, pokrycie dachowe
  • dostosowanie posadowienia budynku do warunków geotechnicznych i zmiana wysokości posadowienia
  • dostosowanie konstrukcji budynku do stref obciążenia śniegiem i wiatrem
  • wykonanie częściowego lub całkowitego podpiwniczenia budynku
  • zmiany usytuowania ścian nośnych, działowych i otworów drzwiowych
  • zmiany funkcji i układu pomieszczeń
  • zmiana nachylenia kąta połaci dachowej, konstrukcji i kształtu dachu, doprojektowanie, przeprojektowanie lub likwidacja lukarn
  • zmiany w wymiarach zewnętrznych i wysokości budynku (powiększenie lub pomniejszenie budynku)
  • zmiana materiałów i rozwiązań instalacyjnych, przebiegu instalacji wewnętrznych, zmiana sposobu ogrzewania
  • przeprojektowanie kominów
  • zmiana usytuowania, ilości, kształtu i wielkości okien i drzwi w elewacjach zewnętrznych budynku
  • zmiana kolorystyki budynku
  • zmiana kształtu i usytuowania tarasów, schodów zewnętrznych i wewnętrznych budynku
  • zmiana wysokości kondygnacji oraz podwyższenie ścianki kolankowej
  • likwidacja lub zmniejszenie podcieni i wnęk w bryle budynku
  • likwidacja, przeprojektowanie lub doprojektowanie słupów, balkonów i wykuszy
  • zmiana poddasza na użytkowe lub nieużytkowe.

Powyższe zmiany mogą dokonać osoby posiadające odpowiednie uprawnienia zgodnie z obowiązującymi normami i przepisami prawa budowlanego. Wyżej wymienione zmiany powinny być naniesione czerwonym pisakiem w czterech oryginalnych egzemplarzach projektu gotowego lub dołączone jako aneks. Dokonanie zmian wybiegających poza wymieniony zakres wymaga zgody autora projektu.
