- Typ projektuBliźniak
- StylNowoczesny
- Powierzchnia użytkowa138.19 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachWielospadowy
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 21 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

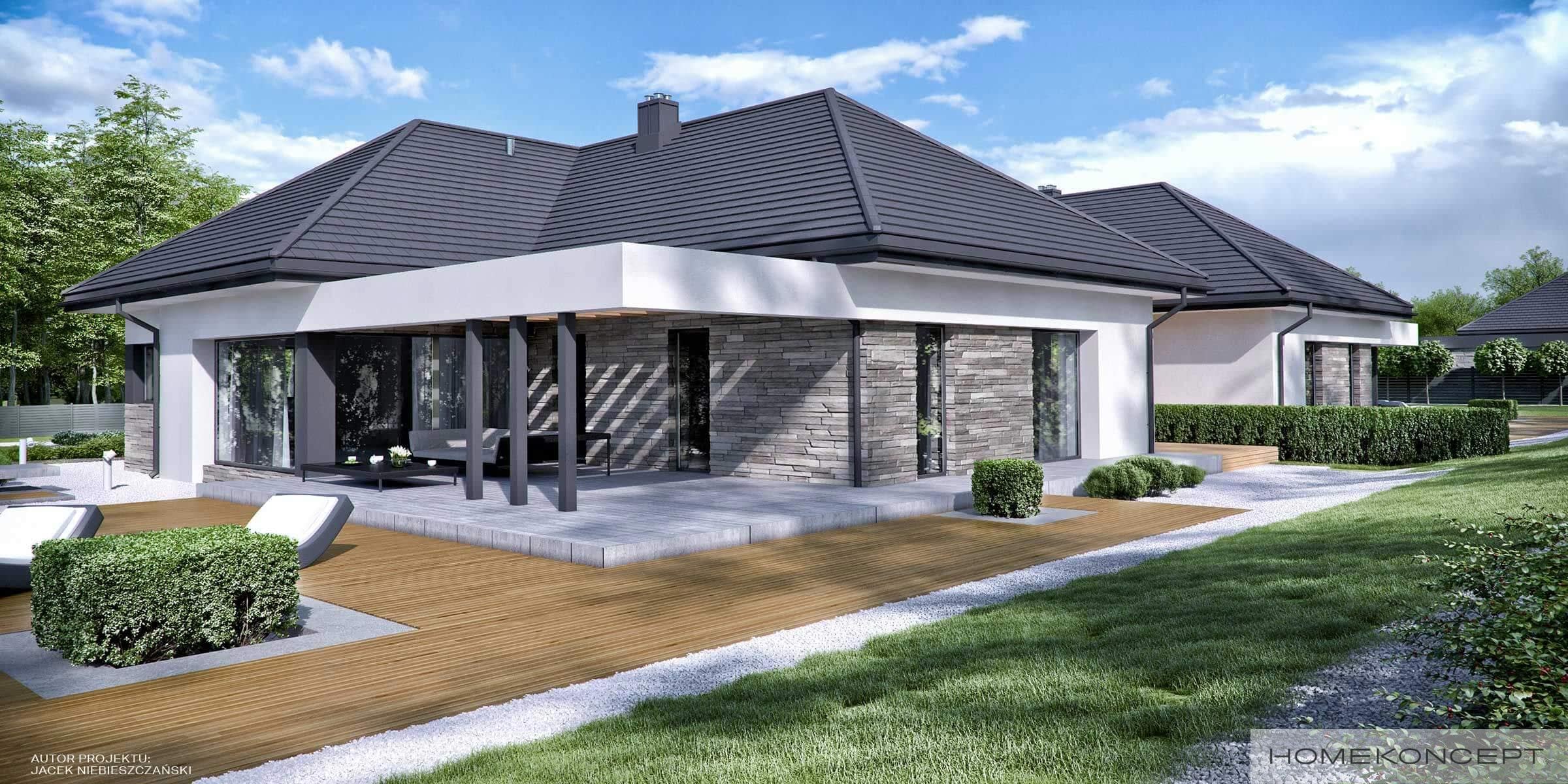

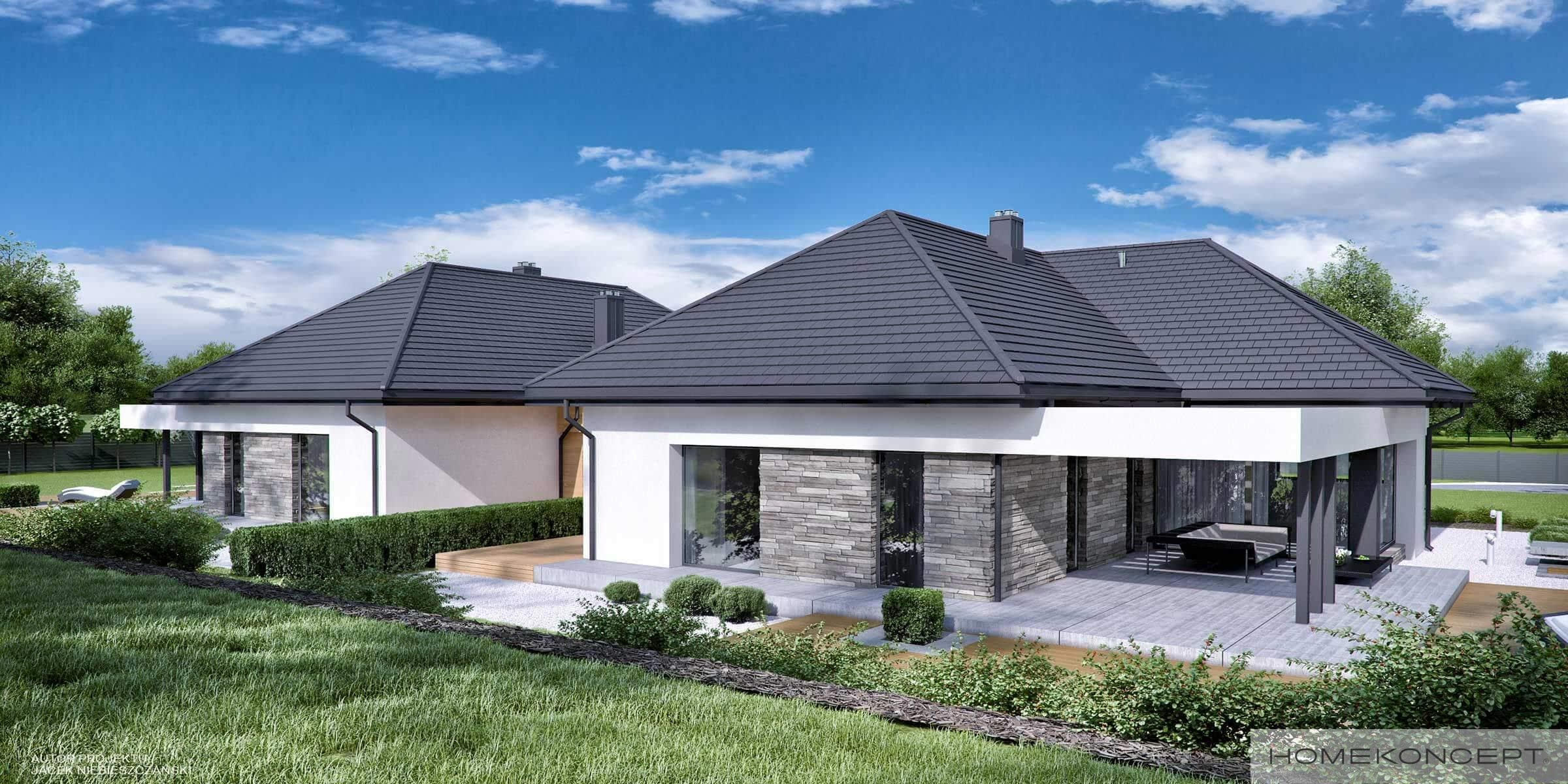

Projekt domu HomeKONCEPT 42 B to interesująca propozycja domu parterowego do zabudowy bliźniaczej z ciekawie zaaranżowaną, bardzo nowoczesną elewacją. Bryłę budynku podkreśla unikalne belkowanie ozdabiające strefę wejściową oraz osłaniające taras przed nadmiernym nasłonecznieniem. Stonowana kolorystyka elementów elewacji została skomponowana z naturalnego kamienia połączonego z tynkiem i antracytową dachówką. Bardzo duże przeszklenia doskonale doświetlają pomieszczenia i jednocześnie łączą dom z ogrodem.

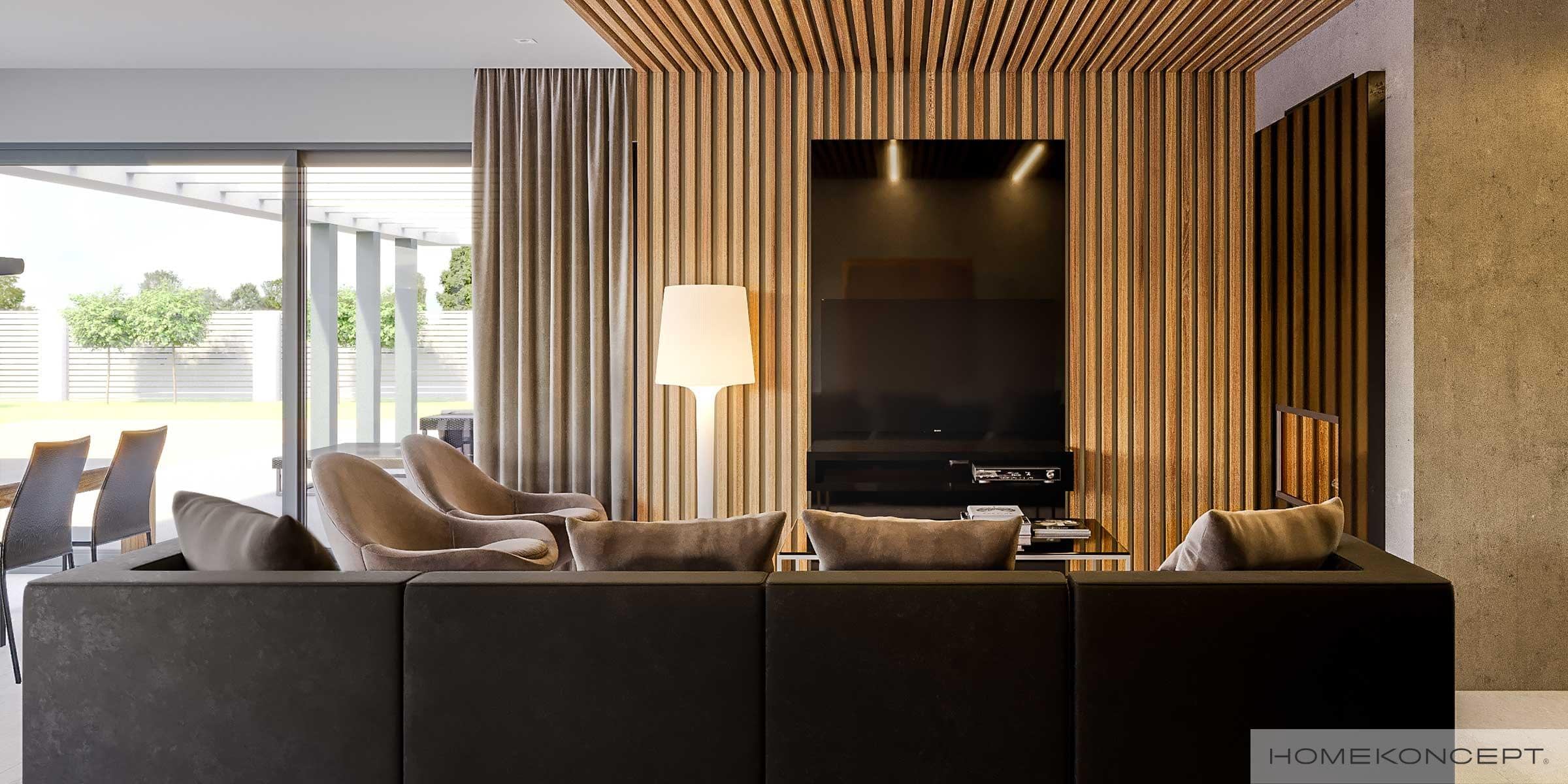

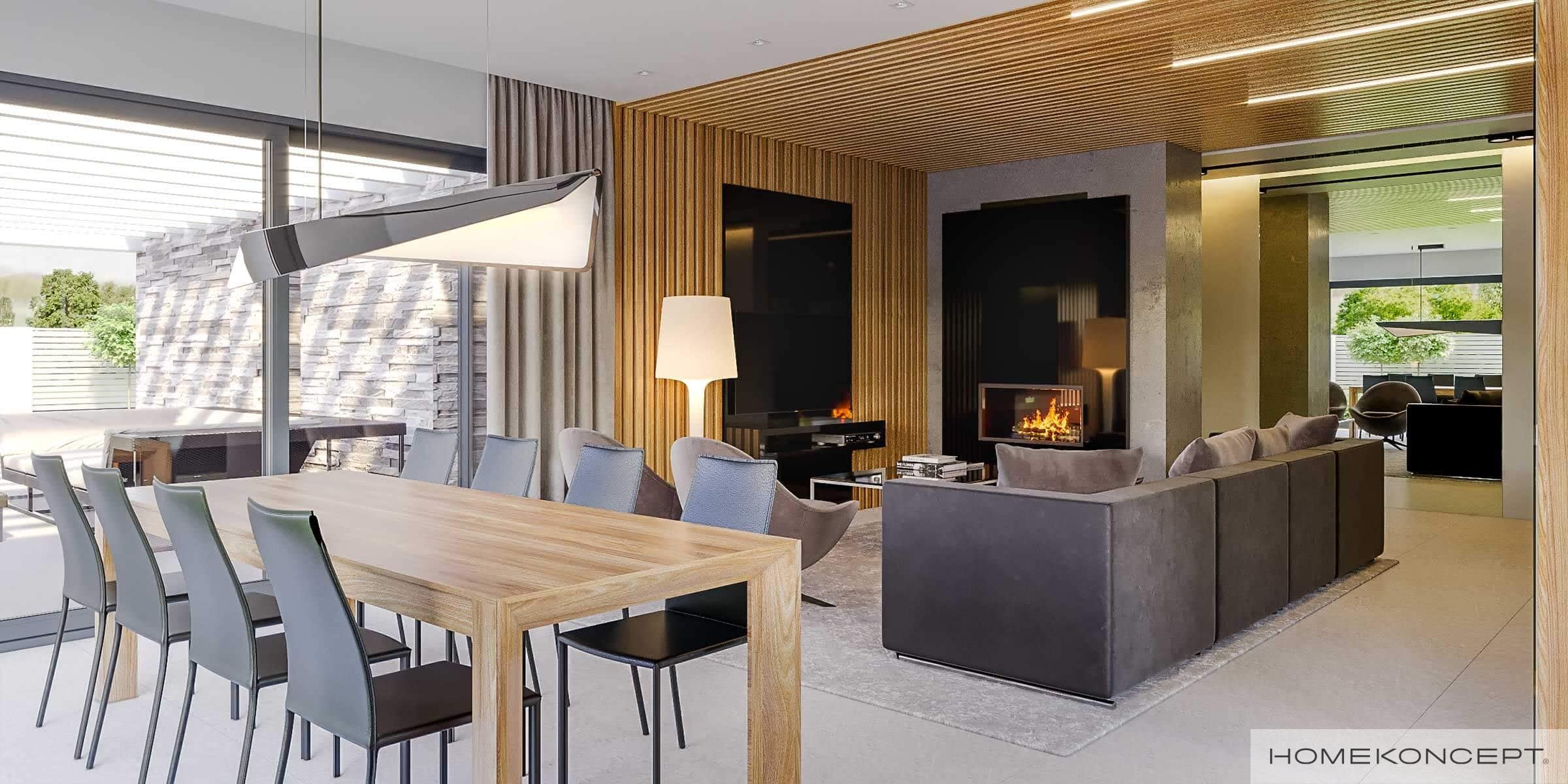

We wnętrzu zachwyca duża, funkcjonalna strefa dzienna oddzielona blatem śniadaniowym od kuchni. W sąsiedztwie zaprojektowano przydatną w każdym domu niewielką spiżarnię. Strefa prywatna obejmuje 3 wygodne pokoje, łazienkę połączoną z pralnią, osobne WC i dodatkową garderobę. W części gospodarczej, do której wchodzi się poprzez obszerny wiatrołap, znajduje się garaż 2-stanowiskowy oraz duża kotłownia.
Projekt jest szczególnie polecany na płytkie działki i należy do kategorii małych domów. W budynku zaprojektowano wentylację mechaniczną z rekuperacją (odzyskiem ciepła).
* Dane dla jednego lokalu.
Konstrukcja
| Technologia | Opis |
|---|---|
| Fundamenty | Tradycyjne - na ławach fundamentowych |
| Ściany | Dwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm |
| Stropy | Żelbetowe wylewane |
| Dach | Tradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową |
| Elewacja | Kamień elewacyjny połączony z tynkiem |
| Ogrzewanie | Gazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie z jadalnią, kuchni, łazience, pralni, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach. |
| Wentylacja | Mechaniczna z rekuperacją |
Rzuty

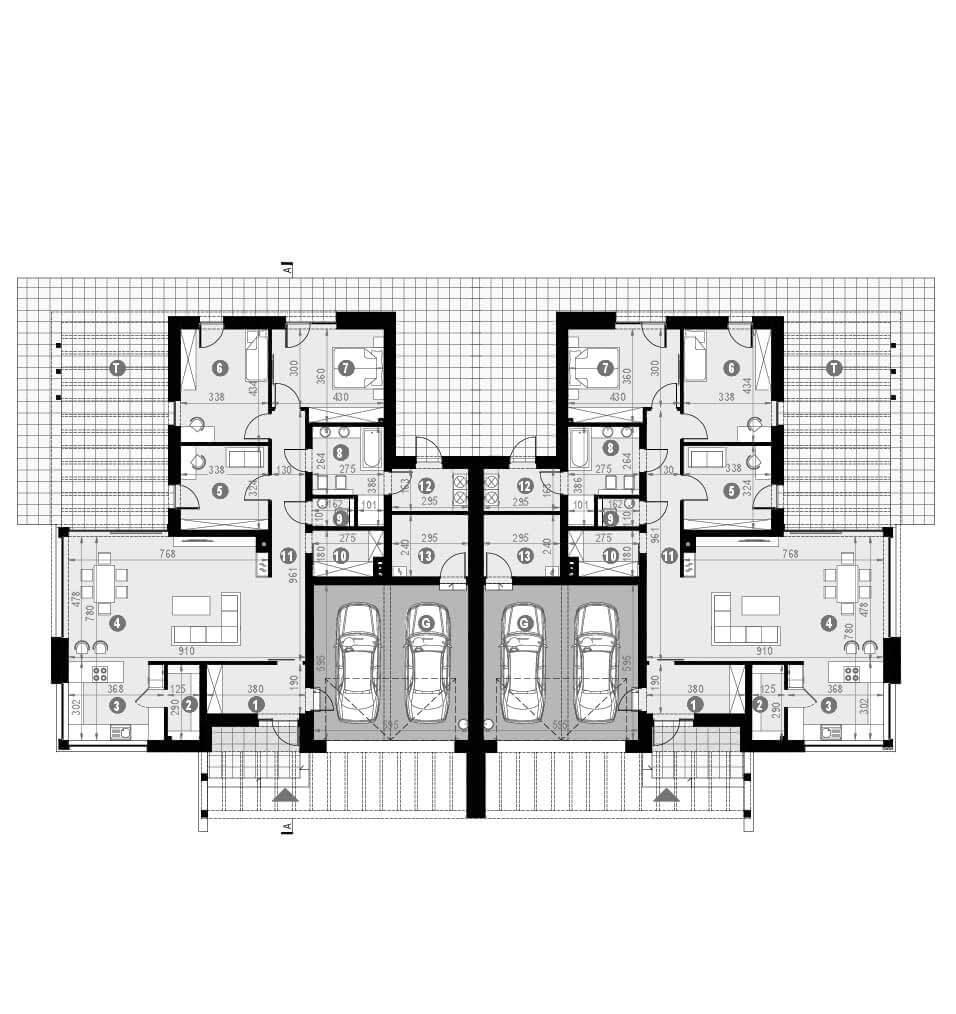

Rzut parteru

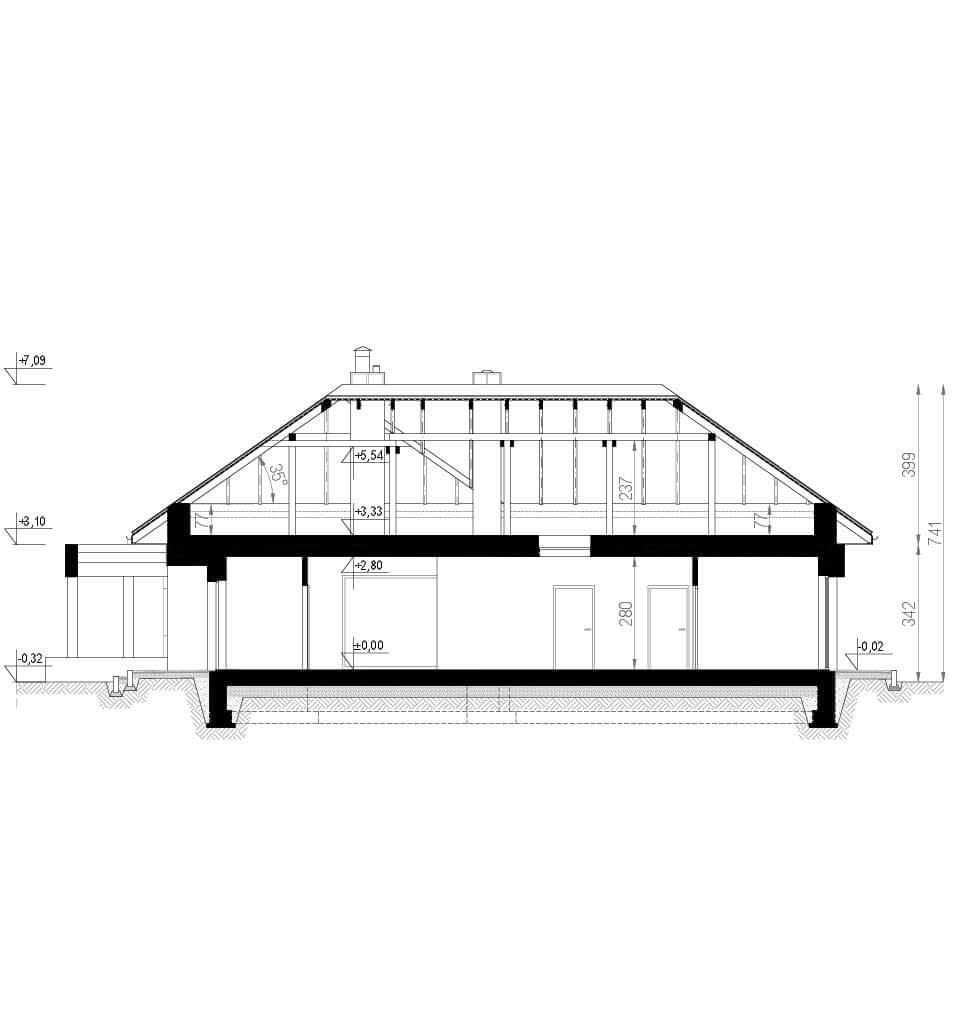

Przekrój

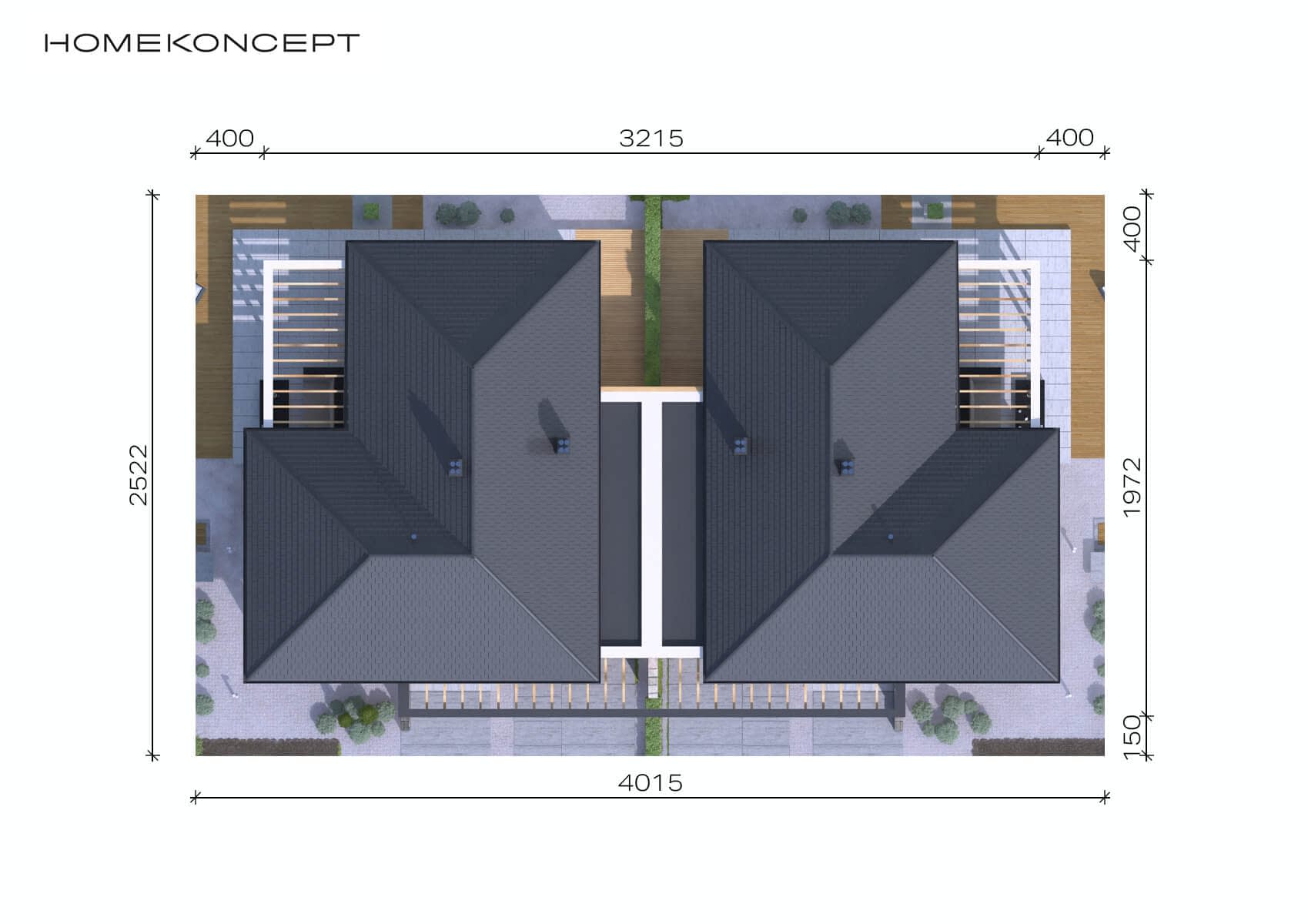

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa138.19 m²
- Powierzchnia zabudowy432.05 m²
- Liczba łazienek2
- Liczba pokoi3
- Powierzchnia dachu291.5 m²
- Kubatura1129.5 m³
- Wysokość domu7.41 m
- Minimalne wymiary działki25.22 x 40.15m
- GarażDwustanowiskowy
- Rodzaj dachuWielospadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Projekt jest podzielony na dwie osobne części, dostępne w trzech egzemplarzach każda
Projekt architektoniczno-budowlany:
I / szczegółowy opis projektu;
II / część rysunkowa (rzuty, przekroje, elewacje, zestawienia stolarki i więźby).
Projekt techniczny:
I / rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
II/ projekt konstrukcji – szczegółowy opis wraz z częścią rysunkową;
III/ projekt wewnętrznych instalacji sanitarnych i gazowych – szczegółowy opis wraz z częścią rysunkową;
IV/ projekt wewnętrznych instalacji elektrycznych – szczegółowy opis wraz z częścią rysunkową.
Dodatkowo:
Charakterystyka energetyczna (jeśli dotyczy) – dołączona do projektu technicznego.
Dopuszczalne zmiany w projekcie niewymagające zgody projektanta – znajdują się w obydwu częściach projektu.
Standardowy zakres zmian obejmuje:
- Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
- Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
- Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
- Zmiana kolorystyki i wykończenia elewacji,
- Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
- Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
- Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
- Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
- Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
- Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
- Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm
i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej, - Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
