HomeKONCEPT-50

5 800 zł

Projekt domu HomeKONCEPT-50

Autor projektu:HOMEKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 800 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa184.31 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

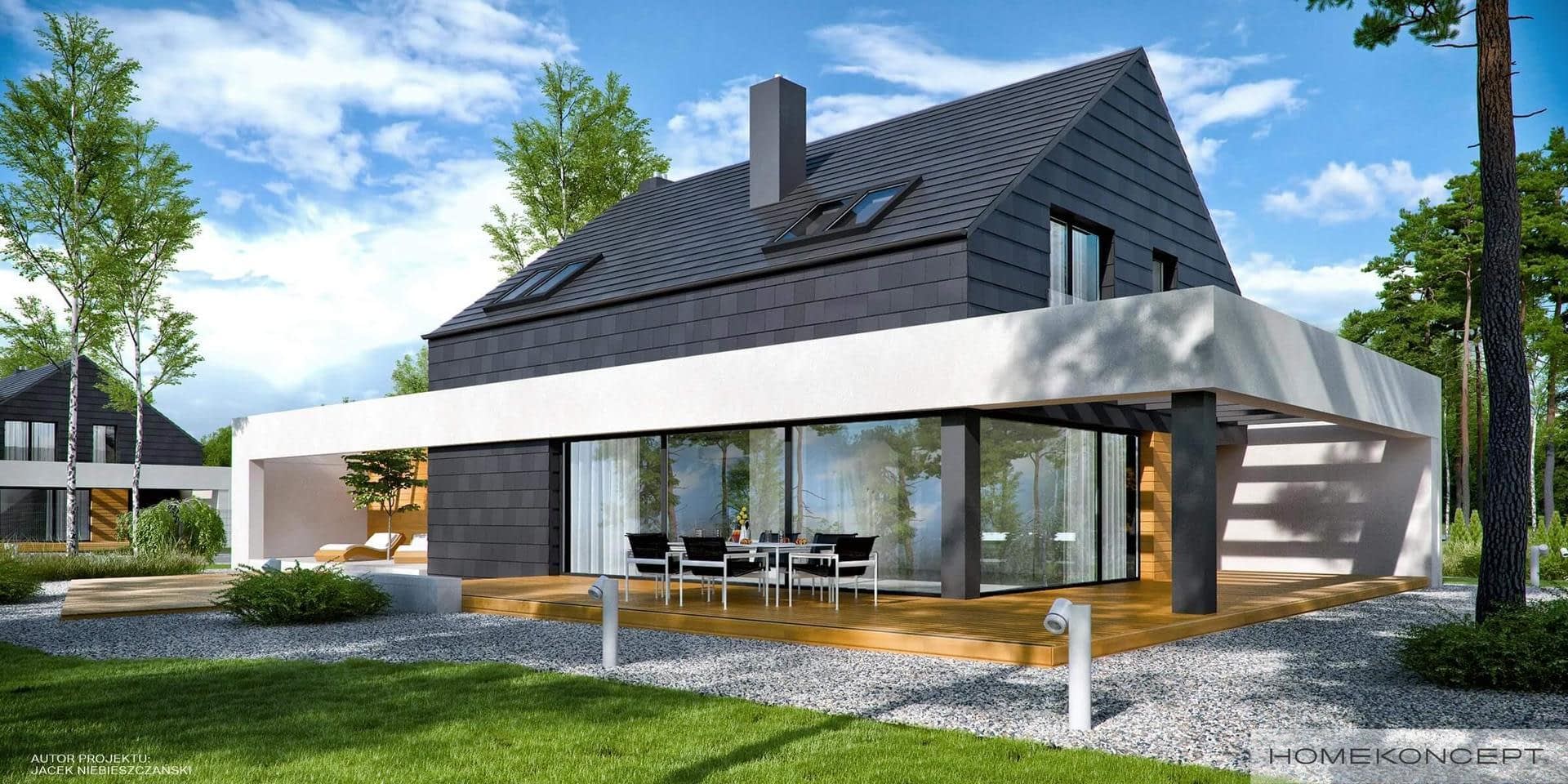

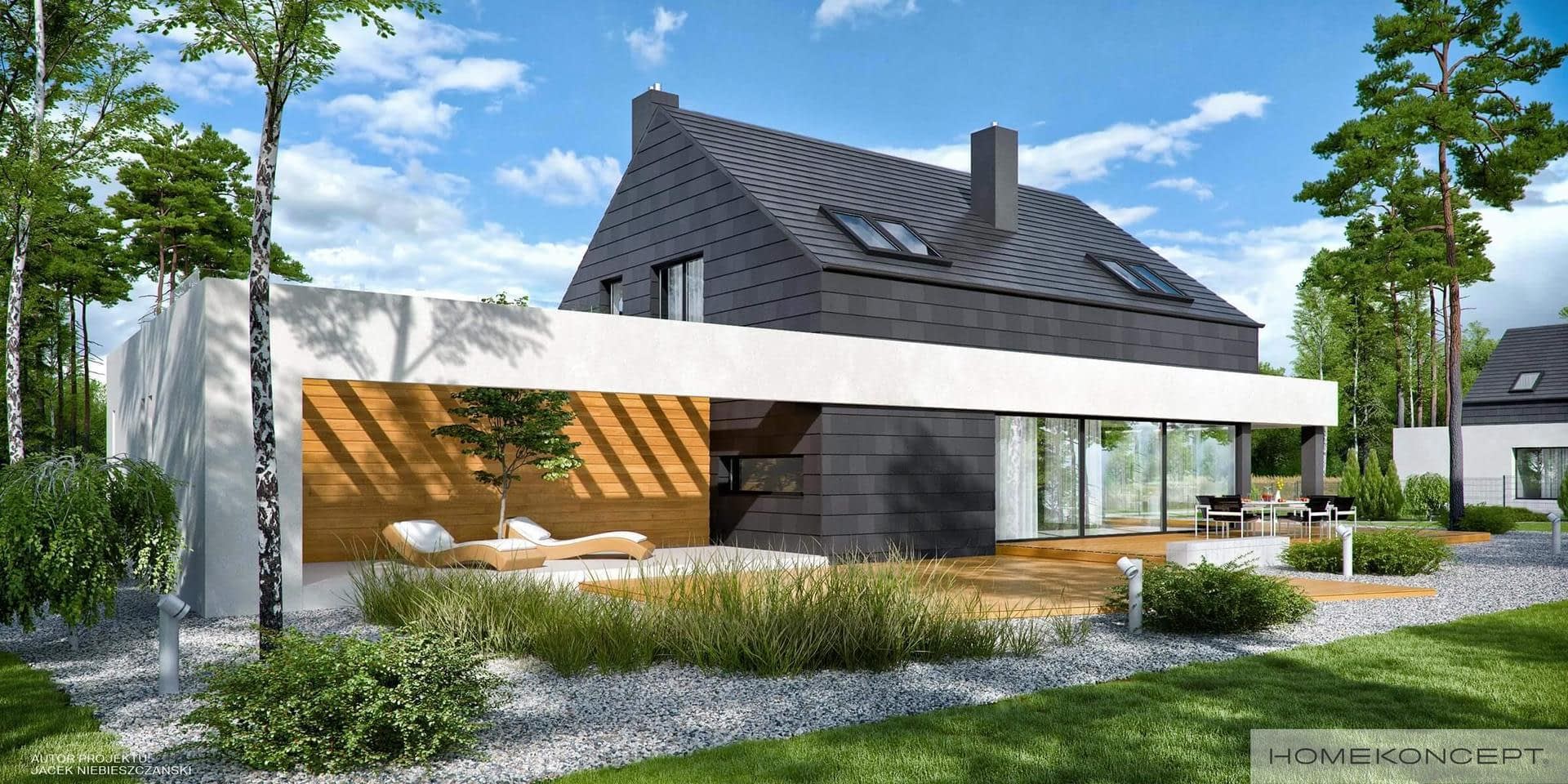

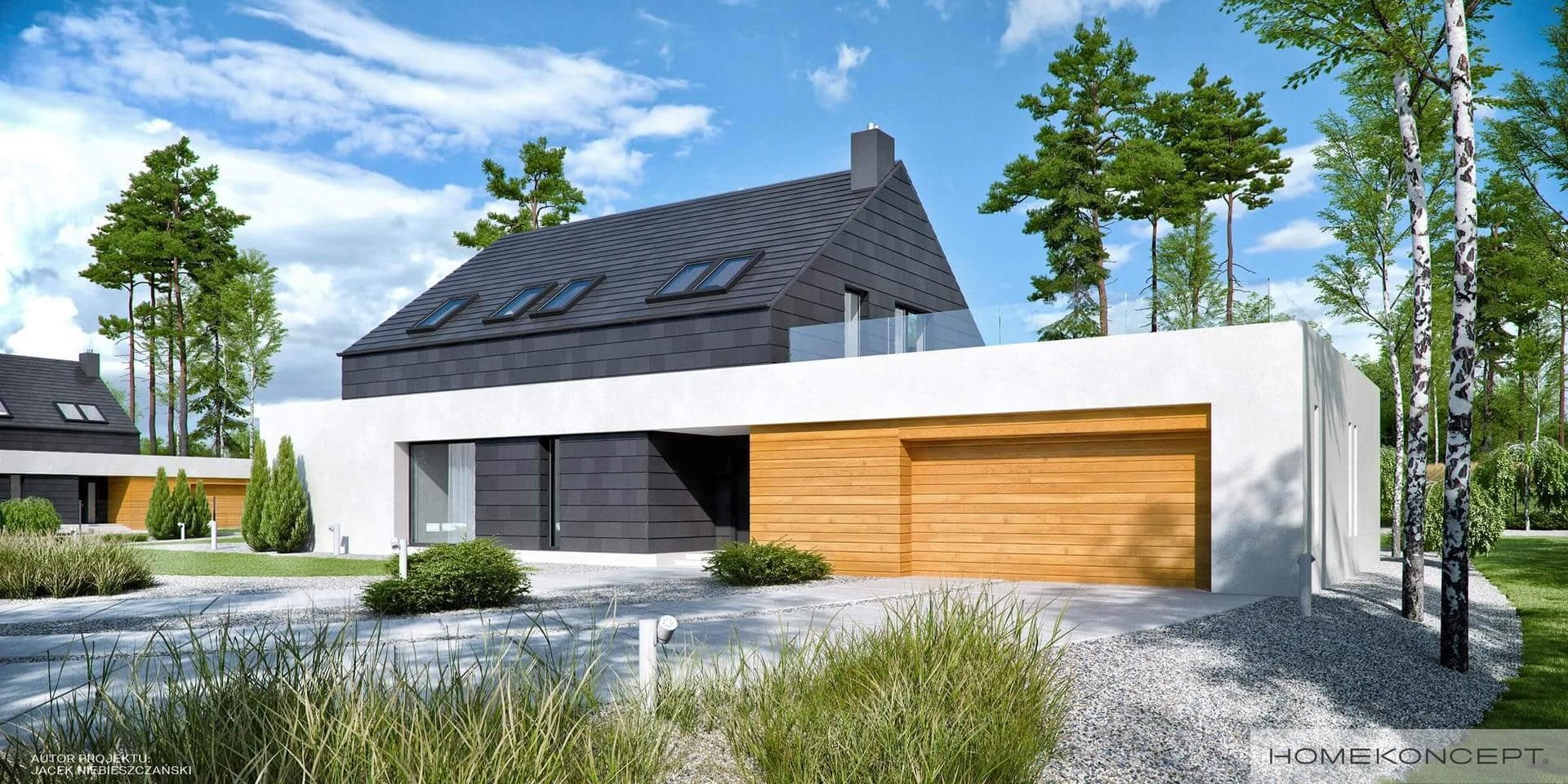

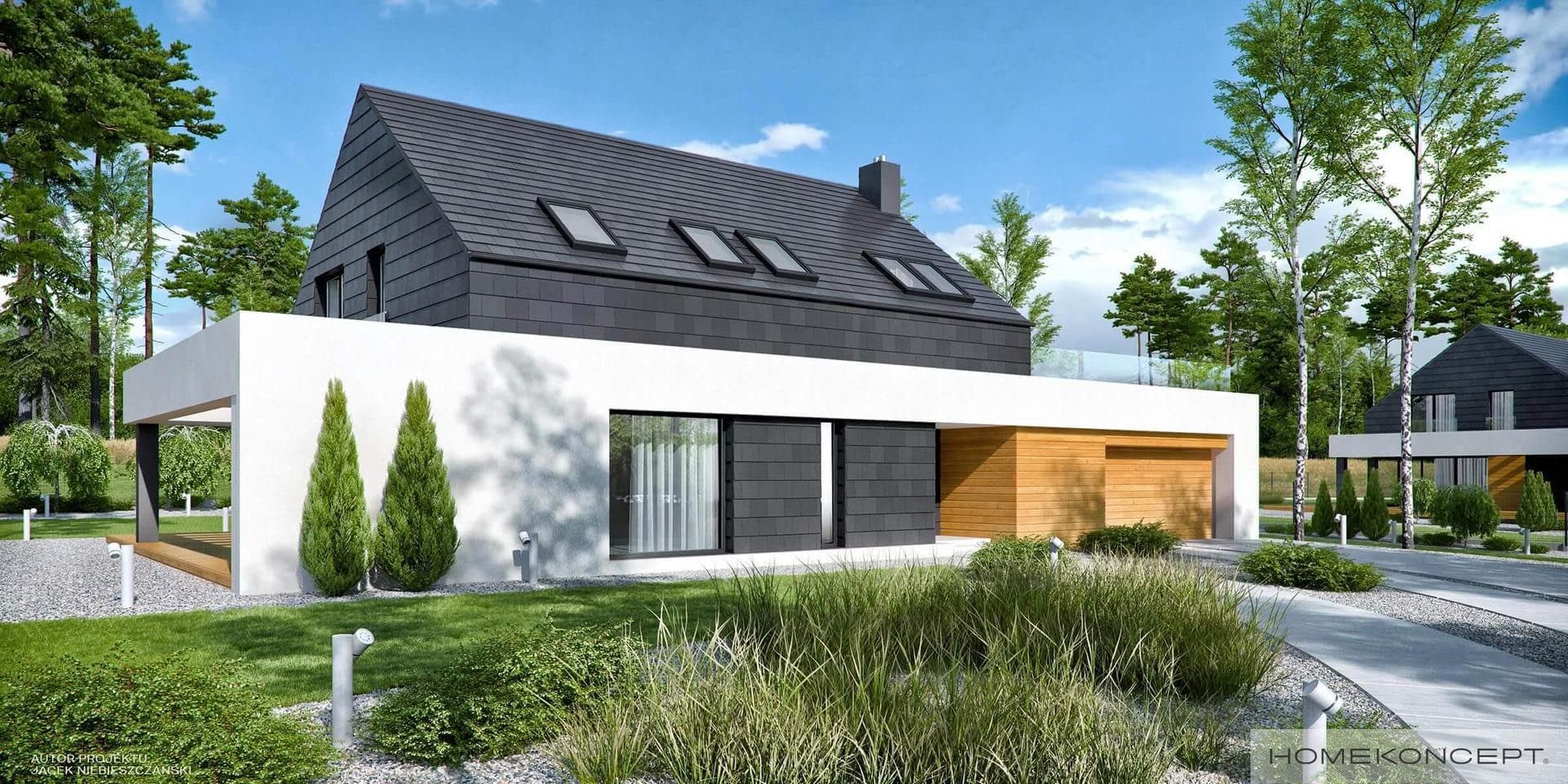

HomeKONCEPT 50 stanowi prostokątną bryłę okrytą bezokapowym dachem. Nowoczesny charakter budynku podkreślono tutaj oryginalną elewacją wykonaną z naturalnego łupka, tynku i drewna w ciepłym odcieniu. Tak skomponowana dodaje ona bryle niesamowitej lekkości. Liczne duże przeszklenia po stronie ogrodowej zapewniają optymalne doświetlenie wnętrza dziennym światłem, otwierając przy tym dom na otaczający ogród. Całość okala typowe dla naszej Pracowni białe belkowanie, uatrakcyjniające strefę wejściową, a od strony ogrodowej przekształcające się w piękną pergolę osłaniającą taras przed nadmiarem słońca. Duży taras otaczający budynek przypadnie do gustu miłośnikom ciekawych aranżacji zewnętrznej części domu. Pięknie się prezentuje i stanowi wymarzoną strefę relaksu dla całej rodziny.

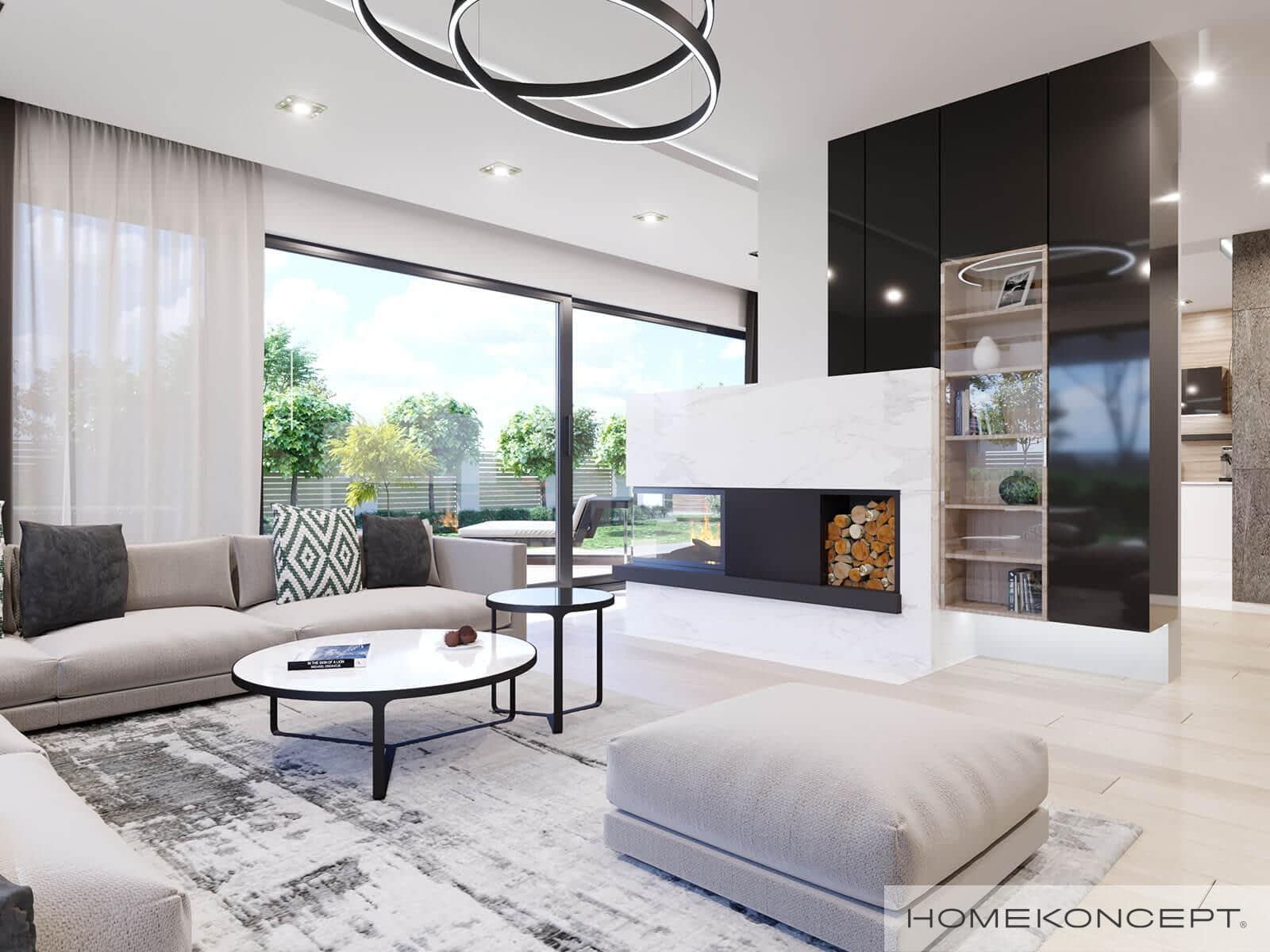

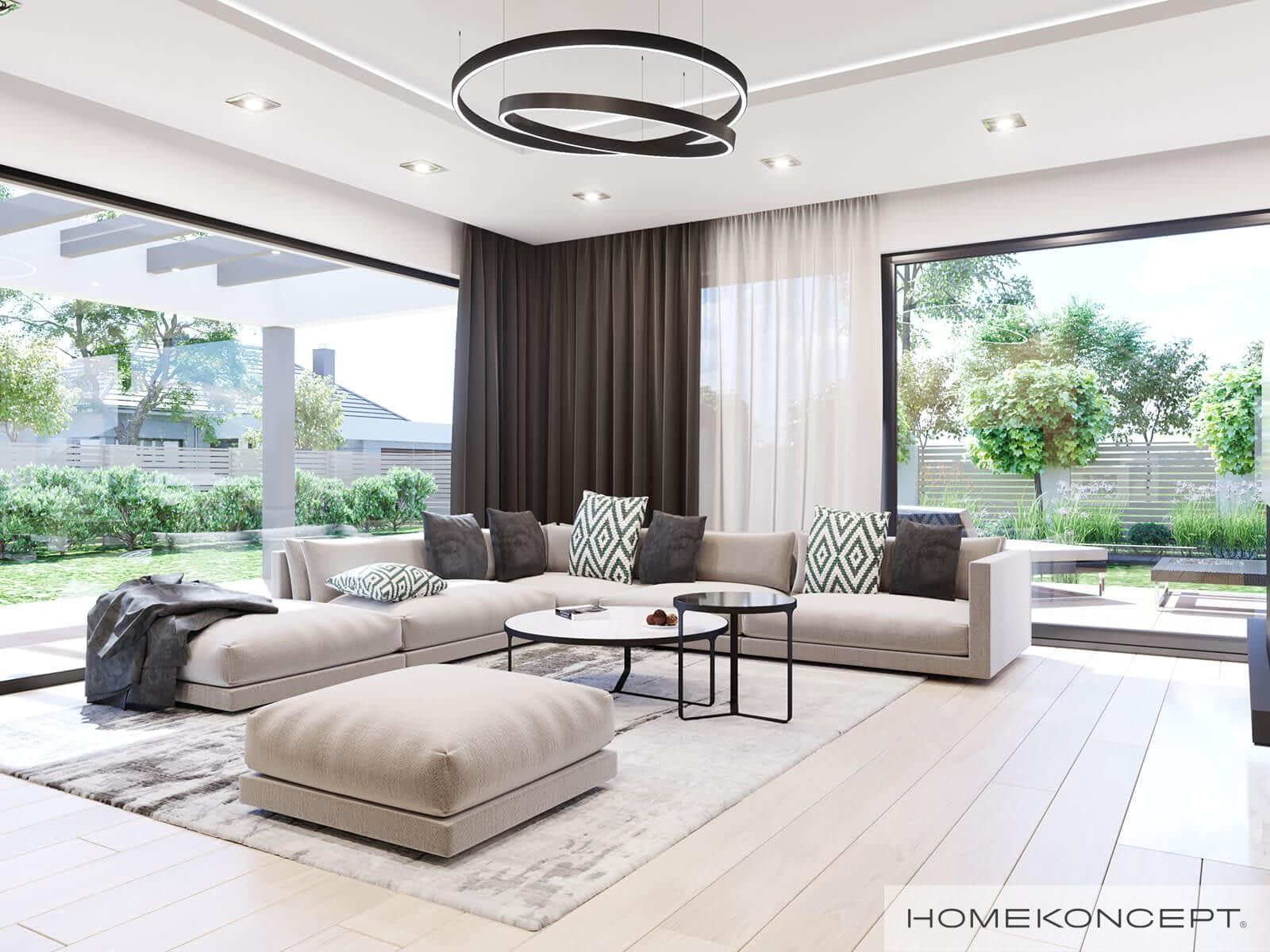

HomeKONCEPT 50 cechują funkcjonalne, zaprojektowane z zachowaniem stylistyki HomeKONCEPT wnętrza, w których każdy z domowników znajdzie miejsce dla siebie. Sercem parteru jest duża strefa dzienna – jedno pomieszczenie, w którym umiejscowiono: przestronny salon z wyjściem na taras, oddzieloną od niego strefą kominkową jadalnię i otwartą kuchnię z praktyczną wyspą. Obok kuchni nasi Architekci zaprojektowali sporą spiżarnię, która z pewnością pomieści zapasy żywności i małe AGD. Naprzeciw salonu umiejscowiono niewielki gabinet, który można zaaranżować jako dodatkową sypialnię lub pokój gościnny. Przestrzeń parteru dopełnia część gospodarczo-użytkowa: łazienka, wiatrołap z garderobą, dwustanowiskowy garaż i dostępna z niego kotłownia. Poddasze będące prywatną strefą domowników skrywa w sobie trzy przestronne sypialnie (w tym małżeńską z własną łazienką), ogólnodostępną łazienkę z wydzieloną dużą pralnią oraz sporą garderobę. Dodatkowo mieszkańcy sypialni małżeńskiej mają do dyspozycji piękny taras zaaranżowany nad garażem.


Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 18 cm
StropŻelbetowy wylewany
DachTradycyjna więźba dachowa pokryta łupkiem dachowym lub płaską dachówką
ElewacjaŁupek kamienny lub kamień elewacyjny połączony z tynkiem i drewnem elewacyjnym
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie, jadalni, kuchni, łazienkach, garderobach, pralni, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

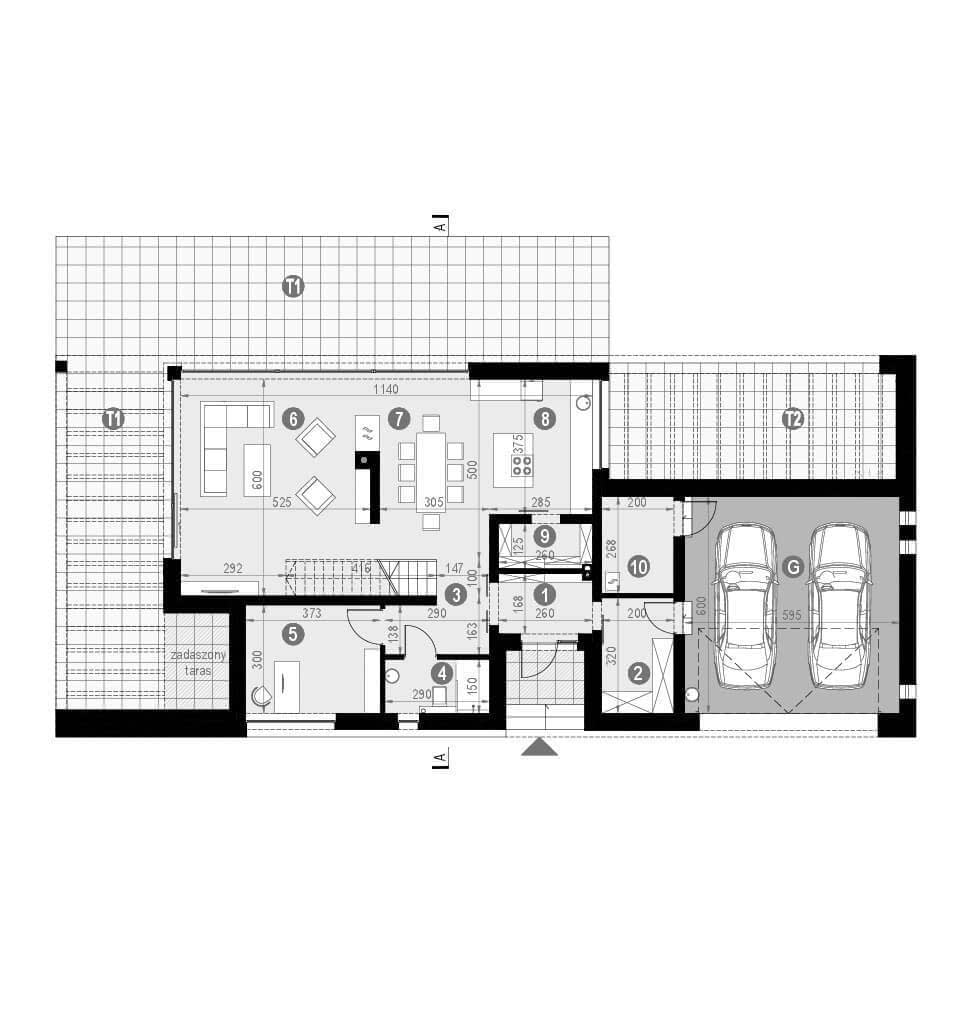

Rzut parteru

Rzut projektu HomeKONCEPT-50 - Rzut parteru

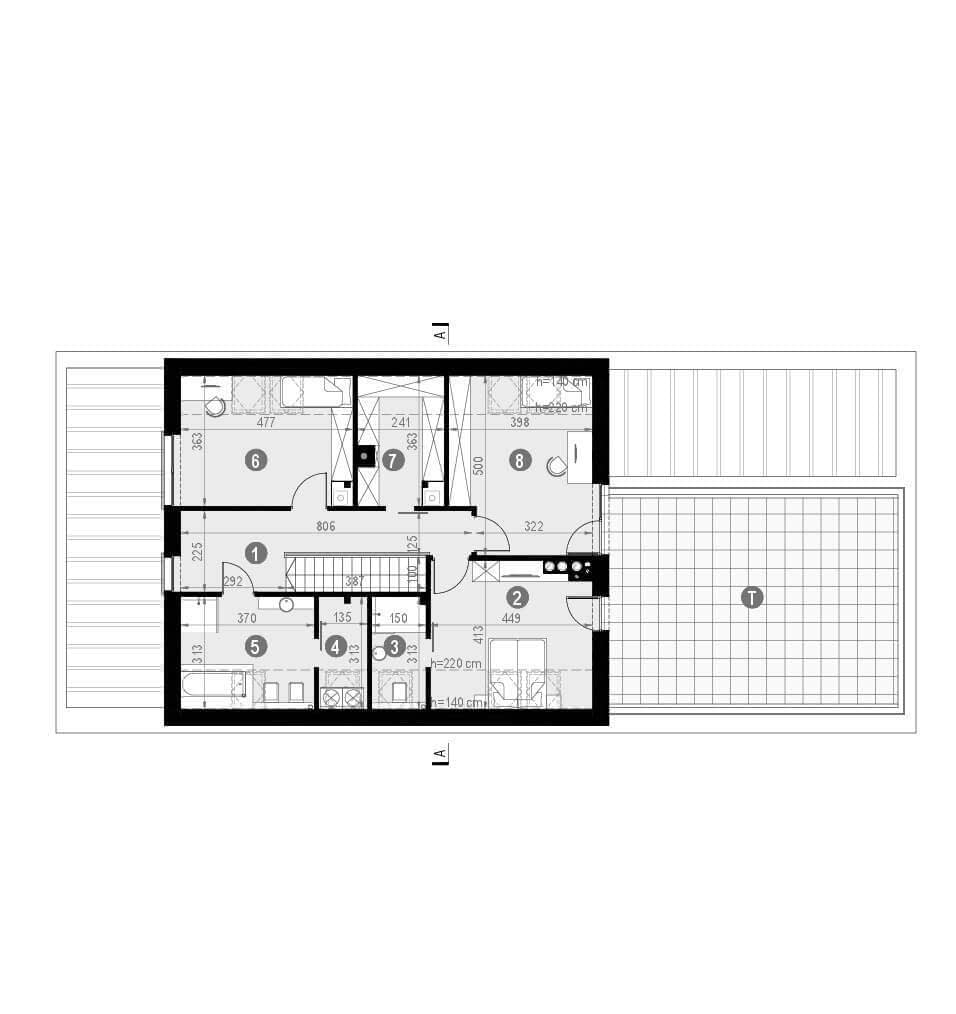

Rzut poddasza

Rzut projektu HomeKONCEPT-50 - Rzut poddasza

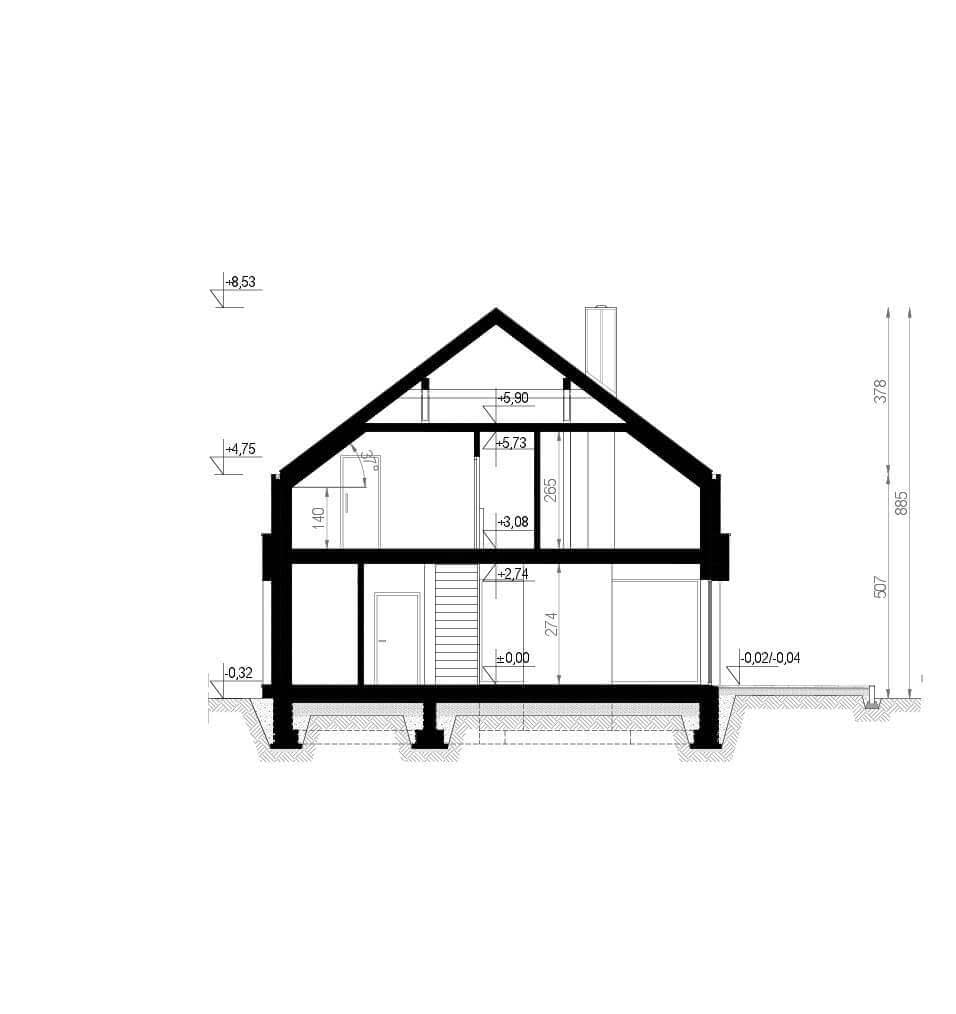

Przekrój

Rzut projektu HomeKONCEPT-50 - Przekrój

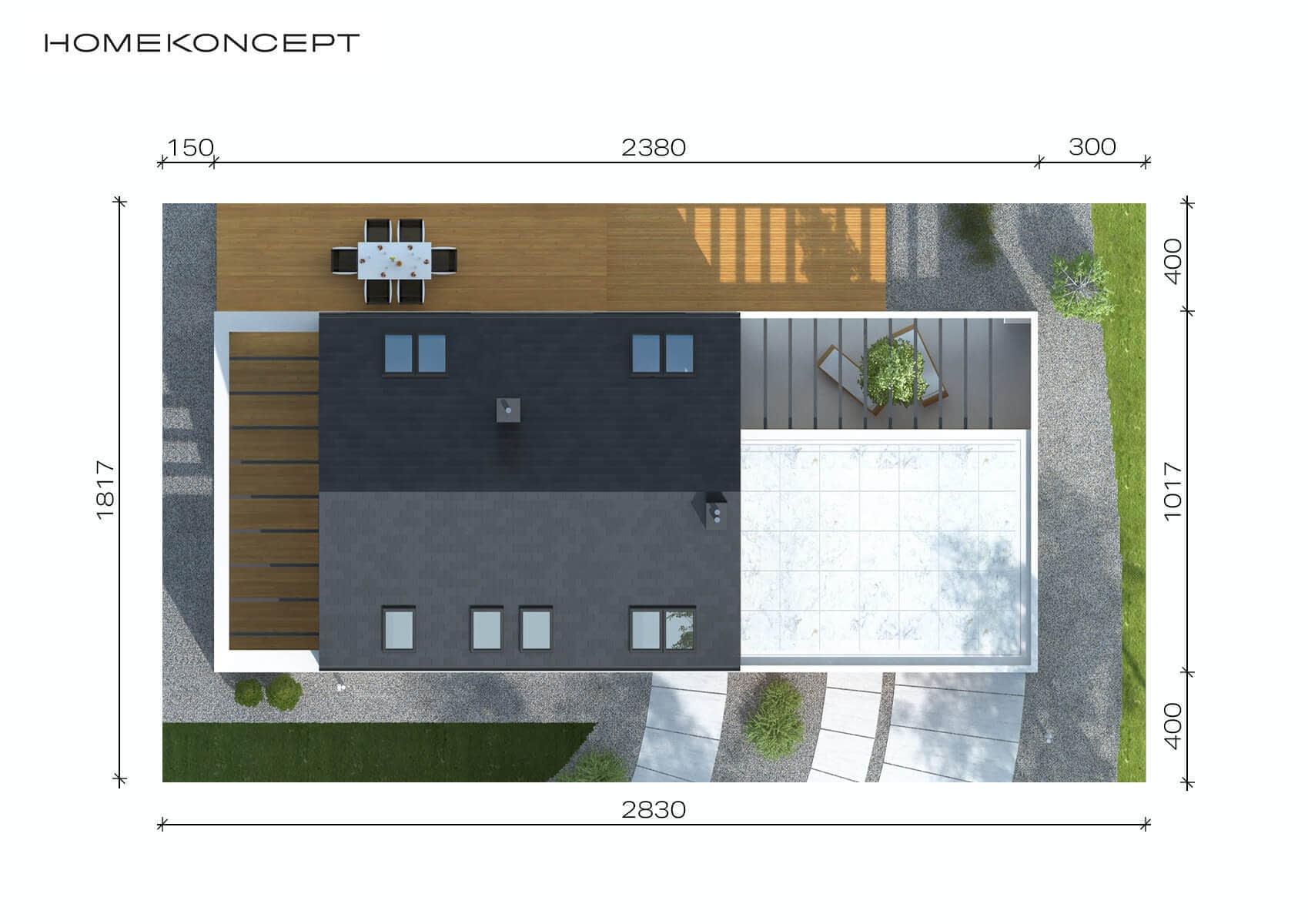

Usytuowanie na działce

Rzut projektu HomeKONCEPT-50 - Usytuowanie na działce

Rzut parteru - lustro

Rzut projektu HomeKONCEPT-50 - Rzut parteru - lustro

Rzut poddasza - lustro

Rzut projektu HomeKONCEPT-50 - Rzut poddasza - lustro

Przekrój - lustro

Rzut projektu HomeKONCEPT-50 - Przekrój - lustro

Dane techniczne

  • Powierzchnia użytkowa184.31 m²
  • Powierzchnia zabudowy188.99 m²
  • Liczba łazienek3
  • Liczba pokoi4
  • Powierzchnia dachu152 m²
  • Kubatura1102 m³
  • Wysokość domu8.85 m
  • Minimalne wymiary działki28.3 x 18.17m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Projekt jest podzielony na dwie osobne części, dostępne w trzech egzemplarzach każda

Projekt architektoniczno-budowlany:
I / szczegółowy opis projektu;
II / część rysunkowa (rzuty, przekroje, elewacje, zestawienia stolarki i więźby).

Projekt techniczny:
I / rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
II/ projekt konstrukcji – szczegółowy opis wraz z częścią rysunkową;
III/ projekt wewnętrznych instalacji sanitarnych i gazowych – szczegółowy opis wraz z częścią rysunkową;
IV/ projekt wewnętrznych instalacji elektrycznych – szczegółowy opis wraz z częścią rysunkową.

Dodatkowo:
Charakterystyka energetyczna (jeśli dotyczy) – dołączona do projektu technicznego.
Dopuszczalne zmiany w projekcie niewymagające zgody projektanta – znajdują się w obydwu częściach projektu.

Standardowy zakres zmian obejmuje:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm
    i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

350 zł

Dodatkowy egzemplarz projektu

390 zł

Projekt ogrzewania pompą ciepła

800 zł

Projekt szamba

300 zł

Projekt ogrzewania podłogowego

400 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt wentylacji mechanicznej

500 zł

Projekt kotłowni na paliwo stałe

350 zł

Projekt wentylacji grawitacyjnej

400 zł

Projekt ogrodu

2 500 zł

Pakiet HOME

1 194 zł490 zł

Pakiet PREMIUM

2 644 zł990 zł

Pakiet PREMIUM +

5 144 zł2 990 zł
