HomeKONCEPT-51

5 400 zł

Projekt domu HomeKONCEPT-51

Autor projektu:HOMEKONCEPT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 400 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa175.79 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

HomeKONCEPT 51 to prosta bryła pokryta dwuspadowym dachem, której kształt podkreśla garaż wysunięty przed lico budynku. Przestrzeń nad garażem zaaranżowano jako piękny i duży taras na poddaszu. Utrzymana w stonowanej kolorystyce elewacja wykonana z tynku i płyt elewacyjnych harmonizuje z grafitową dachówką na dachu, prezentując się klasycznie i elegancko. Liczne duże przeszklenia po stronie ogrodowej zapewniają idealne doświetlenie wnętrza dziennym światłem i w naturalny sposób otwierają dom na otaczającą go przestrzeń. Na uwagę zasługują dwa częściowo zadaszone tarasy otaczające budynek – stanowią one idealne miejsce do rodzinnego spędzania wolnego czasu niezależnie od warunków atmosferycznych.

Projekt domu jednorodzinnego HomeKONCEPT 51 cechują funkcjonalne, zaprojektowane w oryginalnej stylistyce HomeKONCEPT wnętrza. Centralny punkt parteru stanowi duża strefa dzienna składająca się z przestronnego salonu z wyjściem na taras, jadalni i otwartej kuchni z praktycznym półwyspem. Bezpośrednio z kuchni możemy przejść do niewielkiej ale niezwykle praktycznej spiżarni. Salon i część jadalniano-kuchenna zostały oddzielone od siebie schodami na poddasze. Taki podział części dziennej, pozwala na komfortowy i spokojny wypoczynek. Jednocześnie pięknie wykończone schody mogą stać się niebanalną ozdobą przestrzeni. Obok salonu ulokowano przytulny gabinet z wyjściem na drugi taras, który z powodzeniem można zaaranżować również jako pokój gościnny lub dodatkową sypialnię. Parter zawiera w sobie dodatkowo niezbędne pomieszczenia gospodarczo-użytkowe: łazienkę, wiatrołap z garderobą, garaż dwustanowiskowy i dostępną z niego kotłownię. Natomiast poddasze użytkowe to prywatna przestrzeń domowników. Czekają tu na nich trzy komfortowe sypialnie. Jednak z nich została zaprojektowana jako sypialnia typu master bedroom z prywatną garderobą i łazienką. Dopełnieniem poddasza jest ogólnodostępna garderoba, ustawna łazienka i duża pralnia. W sypialni małżeńskiej mieści się wyjście na przestronny taras nad garażem, a w jednej z mniejszych sypialni wyjście na balkon.


Konstrukcja

TechnologiaOpis
FundamentyTradycyjne - na ławach fundamentowych
ŚcianyDwuwarstwowe - pustak ceramiczny 25 cm + styropian 20 cm/wełna mineralna 18 cm
StropŻelbetowy wylewany
DachTradycyjna więźba dachowa pokryta dachówką ceramiczną lub cementową
ElewacjaTynk silikonowy w połączeniu z płytami elewacyjnymi
OgrzewanieGazowe - piec kondensacyjny. Ogrzewanie podłogowe w salonie, jadalni, kuchni, łazienkach, garderobach,  pralni, wiatrołapie i części komunikacyjnej oraz tradycyjne grzejniki w pozostałych pomieszczeniach.
WentylacjaMechaniczna z rekuperacją

Rzuty

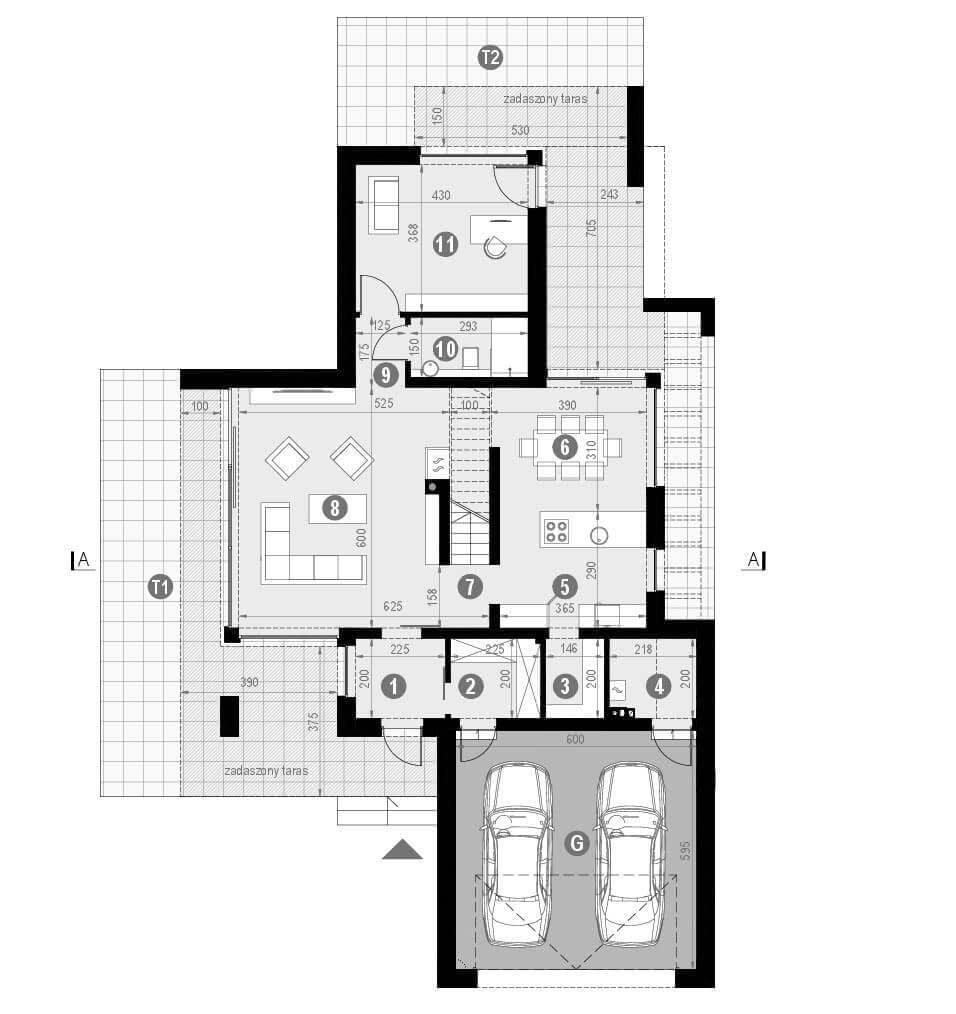

Rzut parteru

Rzut projektu HomeKONCEPT-51 - Rzut parteru

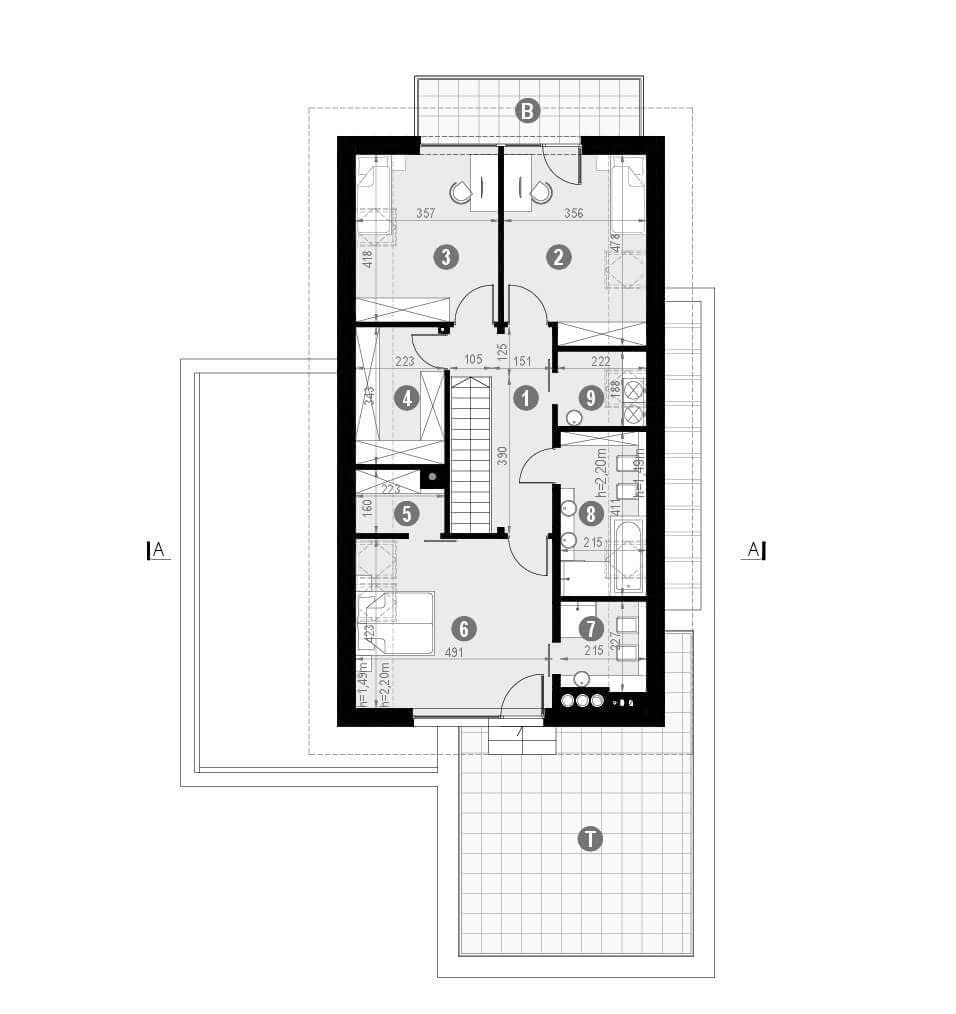

Rzut poddasza

Rzut projektu HomeKONCEPT-51 - Rzut poddasza

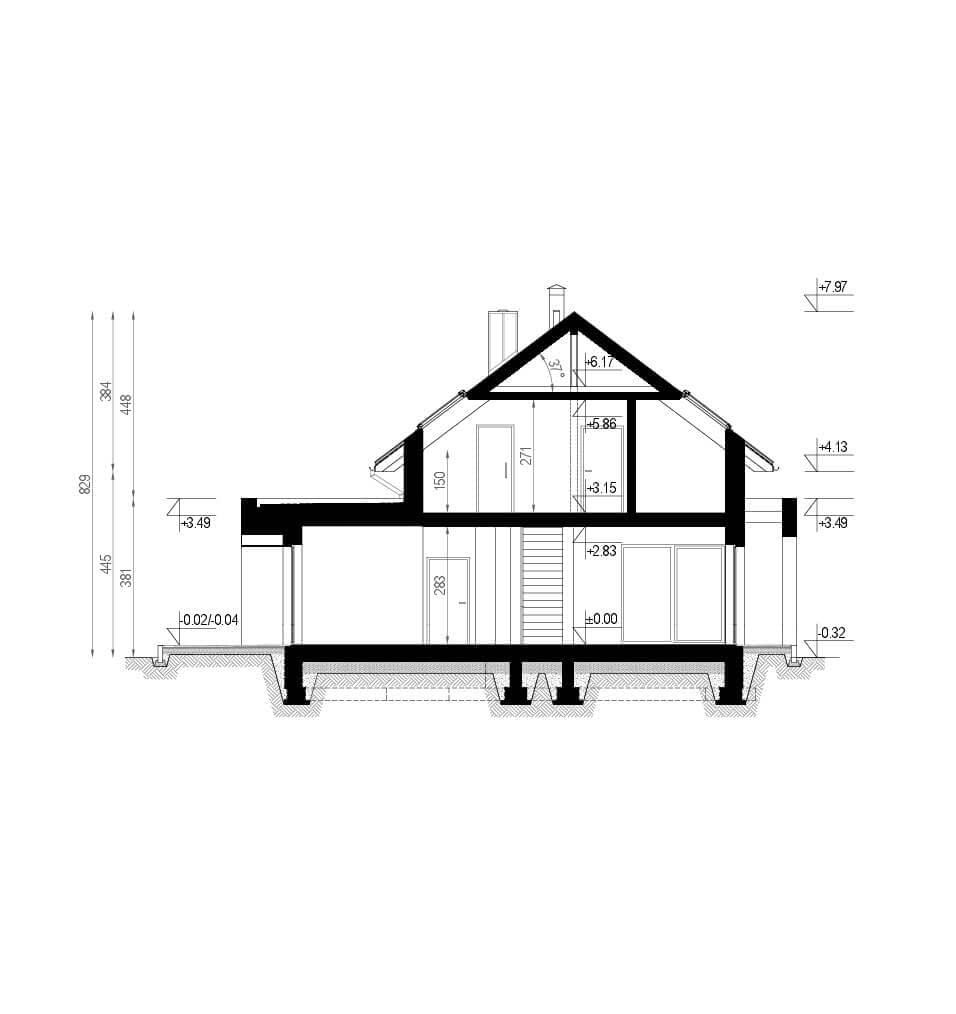

Przekrój

Rzut projektu HomeKONCEPT-51 - Przekrój

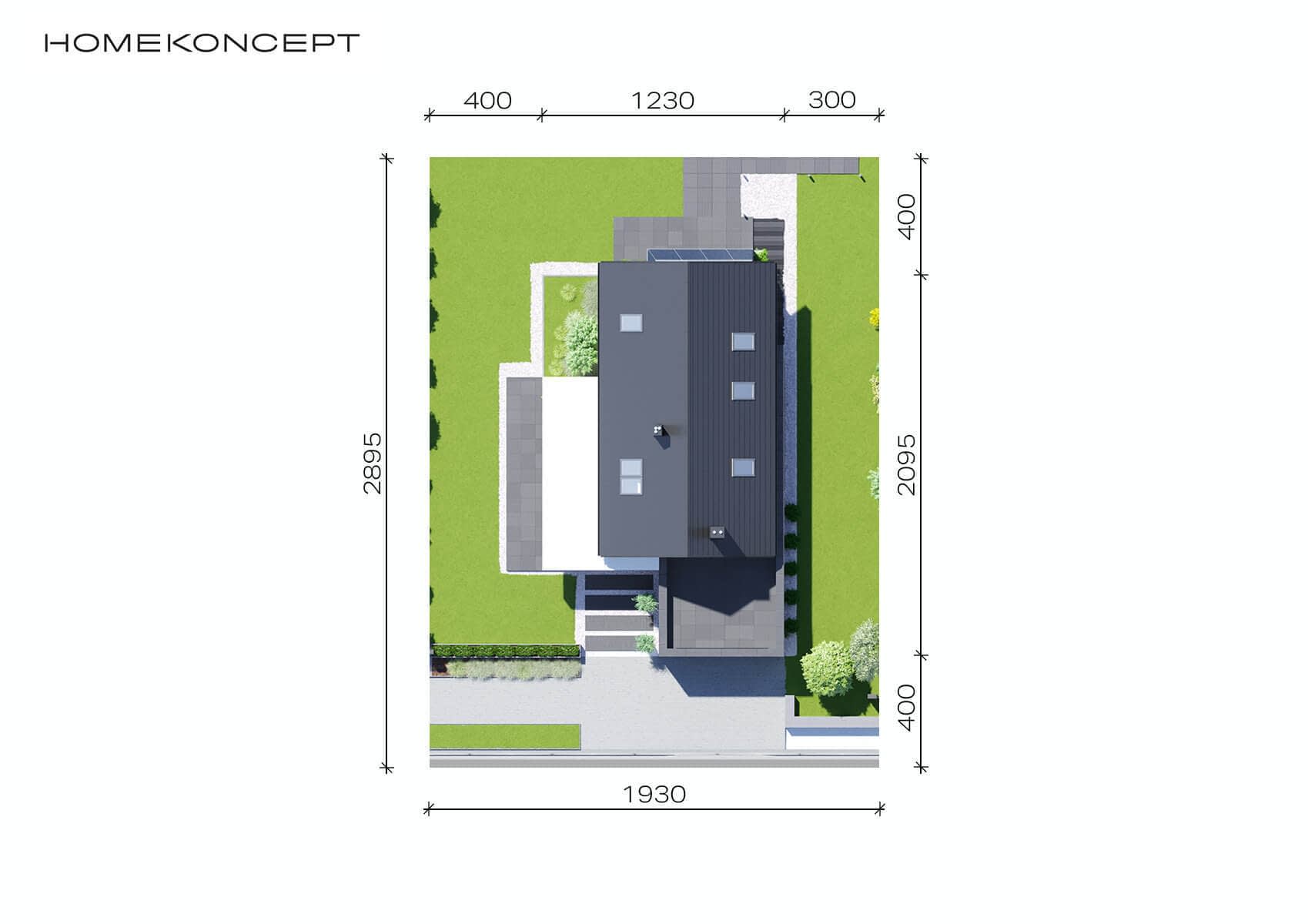

Usytuowanie na działce

Rzut projektu HomeKONCEPT-51 - Usytuowanie na działce

Rzut parteru - lustro

Rzut projektu HomeKONCEPT-51 - Rzut parteru - lustro

Rzut poddasza - lustro

Rzut projektu HomeKONCEPT-51 - Rzut poddasza - lustro

Przekrój - lustro

Rzut projektu HomeKONCEPT-51 - Przekrój - lustro

Dane techniczne

  • Powierzchnia użytkowa175.79 m²
  • Powierzchnia zabudowy188.73 m²
  • Liczba łazienek3
  • Liczba pokoi4
  • Powierzchnia dachu193 m²
  • Kubatura1008 m³
  • Wysokość domu8.28 m
  • Minimalne wymiary działki19.3 x 28.95m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Projekt jest podzielony na dwie osobne części, dostępne w trzech egzemplarzach każda

Projekt architektoniczno-budowlany:
I / szczegółowy opis projektu;
II / część rysunkowa (rzuty, przekroje, elewacje, zestawienia stolarki i więźby).

Projekt techniczny:
I / rozwiązania konstrukcyjno-materiałowe wewnętrznych i zewnętrznych przegród budowlanych;
II/ projekt konstrukcji – szczegółowy opis wraz z częścią rysunkową;
III/ projekt wewnętrznych instalacji sanitarnych i gazowych – szczegółowy opis wraz z częścią rysunkową;
IV/ projekt wewnętrznych instalacji elektrycznych – szczegółowy opis wraz z częścią rysunkową.

Dodatkowo:
Charakterystyka energetyczna (jeśli dotyczy) – dołączona do projektu technicznego.
Dopuszczalne zmiany w projekcie niewymagające zgody projektanta – znajdują się w obydwu częściach projektu.

Standardowy zakres zmian obejmuje:

  • Zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
  • Zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
  • Zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
  • Zmiana kolorystyki i wykończenia elewacji,
  • Zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
  • Zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
  • Zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
  • Zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
  • Zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
  • Zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
  • Zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm
    i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
  • Zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys inwestorski

350 zł

Dodatkowy egzemplarz projektu

390 zł

Projekt ogrzewania pompą ciepła

800 zł

Projekt szamba

300 zł

Projekt ogrzewania podłogowego

400 zł

Projekt kominka z płaszczem wodnym

300 zł

Projekt wentylacji mechanicznej

500 zł

Projekt kotłowni na paliwo stałe

350 zł

Projekt wentylacji grawitacyjnej

400 zł

Projekt ogrodu

2 500 zł

Pakiet HOME

1 194 zł490 zł

Pakiet PREMIUM

2 644 zł990 zł

Pakiet PREMIUM +

5 144 zł2 990 zł
