Dla Aktywnych 2

2 900 zł

Projekt domu Dla Aktywnych 2

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 100 zł2 900 zł
Oszczędź: 200,00zł
Najniższa cena z 30 dni: 2 900,00 zł

Promocja ważna do

01-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa152.82 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt domu z poddaszem użytkowym oraz garażem dwustanowiskowym, przeznaczony dla rodziny 4-6 osobowej . Na parterze znajduje się salon z otwartą kuchnią, sypialnia z wyjściem do ogrodu (która może być również pokojem gościnnym lub pracownią), łazienka, garderoba, spiżarnia, kotłownia i garaż. Garaż dostępny jest z wiatrołapu z przejściem przez garderobę. Na poddaszu zlokalizowano trzy sypialnie oraz antresolę z możliwością wykorzystania jej jako miejsca do pracy lub odpoczynku. Jedna z sypialni ma osobną łazienkę oraz garderobę. Daszki nad wejściem, tarasem oraz dach nad garażem zaprojektowano z konstrukcji drewnianej,  z odwodnieniem zewnętrznym.

Projekt  charakteryzuje się zwartą formą, precyzyjnie i ekonomicznie rozplanowaną funkcją pomieszczeń.

Bryła budynku w kolorze białym, na fragmentach (w tym na bramie wjazdowej do garażu) zastosowano naturalną okładzinę drewnianą. Pokrycie dachu z dachówki ceramicznej płaskiej w kolorze antracytowym. Konstrukcja ścian z bloczków sylikatowych. Konstrukcja dachu oraz daszków nad wejściem, tarasami oraz częścią garażu – drewniana tradycyjna. Wysokość ścianki kolankowej 1 metr.  W projekcie zastosowano rozwiązania energooszczędne struktury budynku (wszystkie przegrody zewnętrzne: ściany, dach, podłogi na gruncie, okna, spełniają standardy termoizolacyjności wymagane przepisami na rok 2021).


Konstrukcja

Ściany: dwuwarstwowe: bloczek sylikatowy + styropian
Elewacje: tynk, drewno
Stropy: żelbetowe
Schody: żelbetowe
Dach: ceramiczna dachówka. blacha stalowa



Rzuty

Rzut parteru

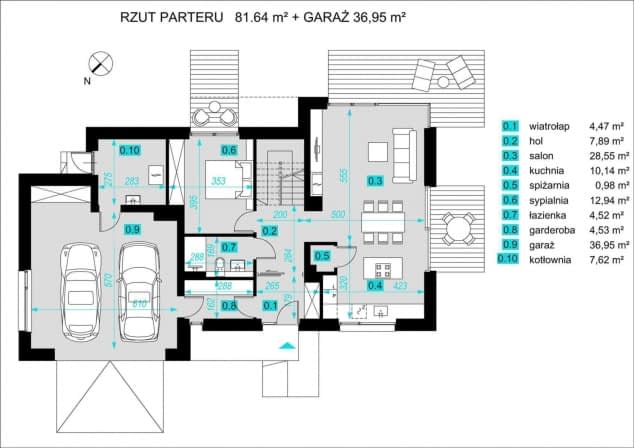

Rzut projektu Dla Aktywnych 2 - Rzut parteru

Rzut poddasza

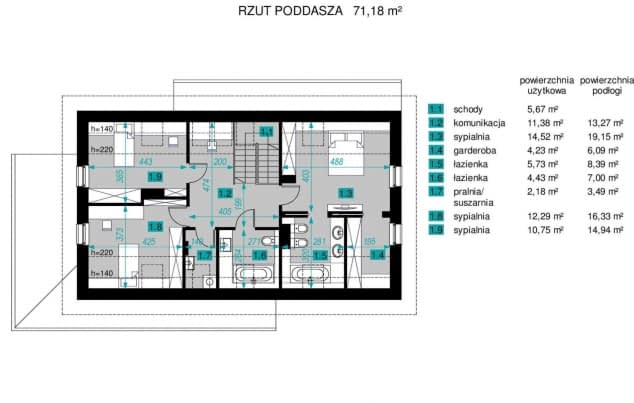

Rzut projektu Dla Aktywnych 2 - Rzut poddasza

Usytuowanie na działce

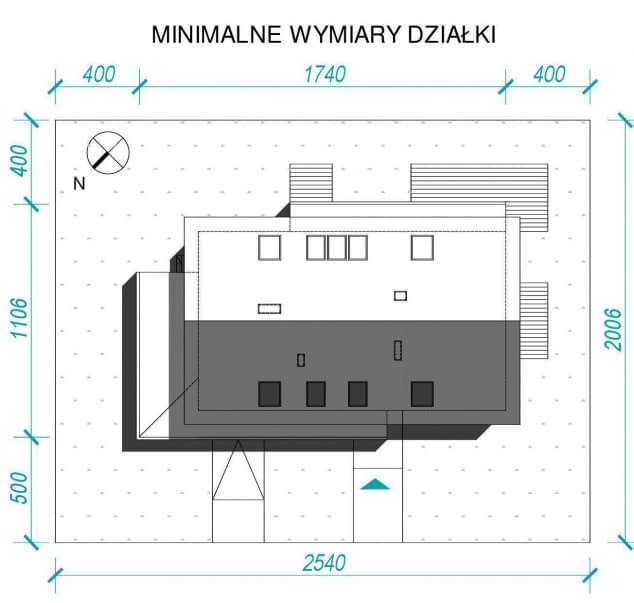

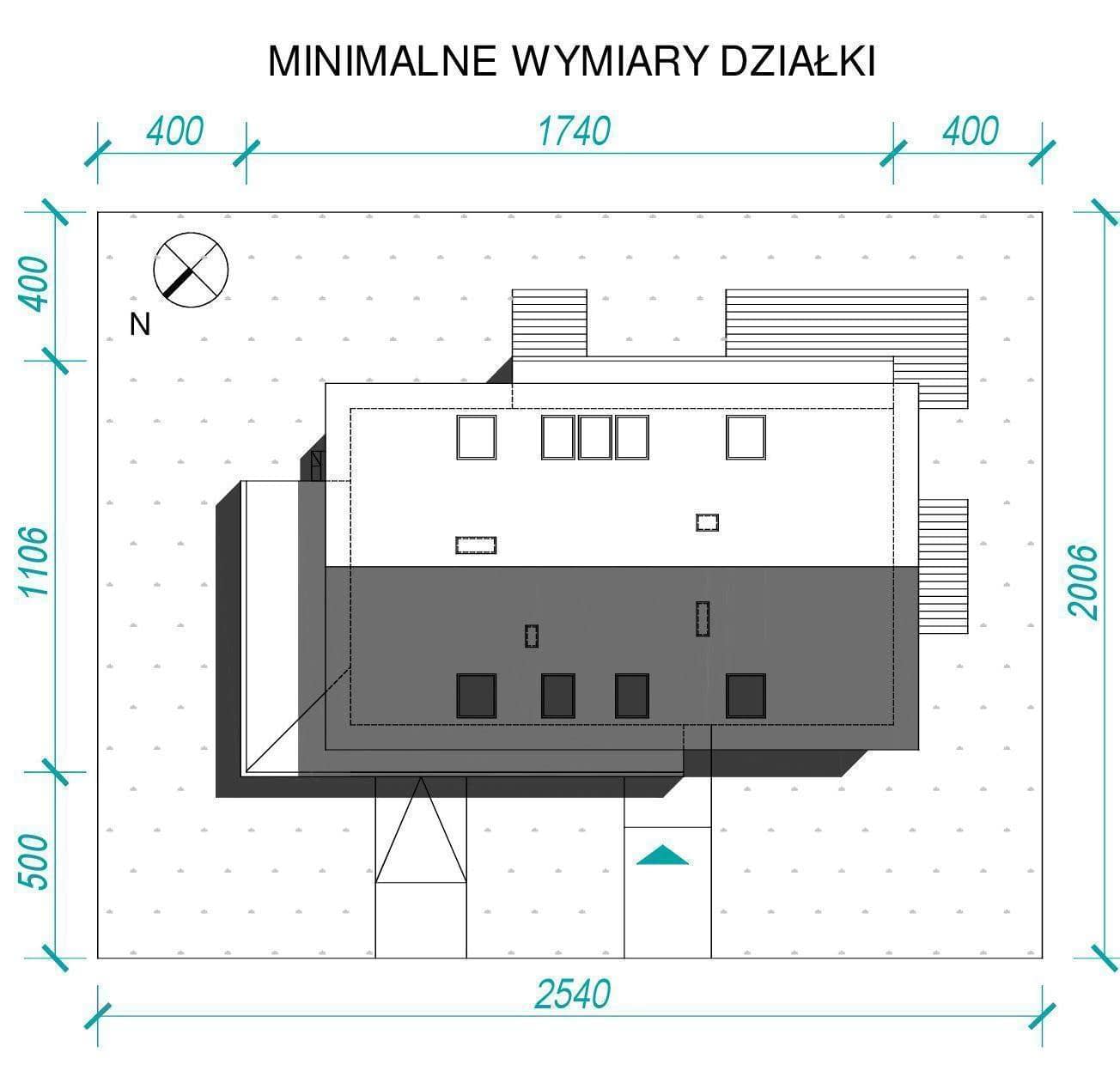

Rzut projektu Dla Aktywnych 2 - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa152.82 m²
  • Powierzchnia zabudowy158.57 m²
  • Liczba łazienek3
  • Liczba pokoi4
  • Powierzchnia dachu254.95 m²
  • Kubatura949.98 m³
  • Wysokość domu8.18 m
  • Minimalne wymiary działki20.06 x 25.4m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Zmiana: w przypadku dodatków do projektu, należy się skontaktować telefonicznie, wtedy zostaną udzielone konkretne informacje, ponieważ dodatki są zależne od projektu.

TRZY EGZEMPLARZE PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO ZAWIERAJĄCEGO:

– Szczegółowy opis techniczny domu.

– Rzuty poszczególnych kondygnacji  w skali 1:100 – z pokazaniem rozmieszczenia pomieszczeń wraz z wymiarami i powierzchnią, przebiegiem ścian z lokalizacją otworów okiennych i drzwiowych . Dodatkowo pokazana jest aranżacja funkcjonalna każdego pomieszczenia wraz z rozrysowaniem mebli oraz poszczególnych urządzeń (kuchennych, łazienkowych, kotłowni).

– Rzut więźby dachowej – pokazany układ elementów konstrukcyjnych dachu oraz tabelaryczne zestawienie elementów więźby dachowej potrzebne do zamówienia materiału na jej wykonanie.

– Rzut połaci dachowych – pokazany kształt dachu z wymiarami oraz podaniem kąta nachylenia połaci dachowych. Zawiera informacje o rozmieszczeniu: kominów i układ ław kominiarskich, okien połaciowych, lukarn, wyłazu kominiarskiego, odwodnienia (rynien i rur spustowych).

– Przekroje – pokazany układ konstrukcyjny budynku po przecięciu go wzdłuż i w poprzek kalenicy od fundamentów, aż po dach z układem warstw budowlanych ścian, stropów, balkonów, tarasów, dachu i klatki schodowej.

– Elewacje – pokazują wygląd zewnętrzny domu od strony frontowej (od ulicy), ogrodowej i bocznych z układem wszystkich elementów widocznych od zewnątrz.

– Rzut fundamentów budynku

TRZY EGZEMPLARZE PROJEKTU TECHNICZNEGO ZAWIERAJĄCEGO:

a) opis techniczny i rysunki techniczne branży architektonicznej w skali 1:100 (rzuty poszczególnych kondygnacji, rzut więźby dachowej, rzut połaci dachowych, przekroje, elewacje, zestawienie warstw oraz zestawienia stolarki okiennej i drzwiowej – zestawienie wszystkich drzwi i okien domu z podaniem ich charakterystyki i wymiarów potrzebne do przygotowania ofert i zamówienia na etapie realizacji budynku.

b) opis techniczny irysunki techniczne projektu konstrukcji z elementami projektu wykonawczego  (rys. w skali 1:100, 1:50 i 1:25)

– Obliczenia statyczno-wytrzymałościowe z opisem i określeniem wymiarów wszystkich elementów konstrukcyjnych domu – żelbetowych (fundamentów, ścian, stropów, nadproży, belek itp.) oraz drewnianych (więźba dachowa).

– Rzuty fundamentów i płyt stropowych określeniem poszczególnych pozycji konstrukcyjnych z obliczeń statyczno-wytrzymałościowych.

– Rysunki konstrukcyjne wykonawcze – (detale wieńców, nadproży z pokazaniem układu zbrojenia).

– Obliczeniowe zestawienie stali zbrojeniowej potrzebne do jej zakupu na etapie realizacji domu.

c) opis techniczny irysunki techniczne projektu instalacji wewnętrznych sanitarnych i grzewczych

Zawiera szczegółowe opisy, schematy techniczne oraz rysunki rzutów kondygnacji i przekrojów domu z pokazaniem osobno układów instalacji wodno-kanalizacyjnych, centralnego ogrzewania, gazu, kanalizacji deszczowej, wentylacji mechanicznej

c) opis techniczny irysunki techniczne projektu instalacji elektrycznej, teletechnicznej i odgromowej

Zawiera szczegółowe opisy, schemat tablicy bezpiecznikowej oraz rysunki rzutów kondygnacji i przekrojów domu z pokazaniem osobno rozmieszczenia instalacji elektrycznej, teletechnicznej oraz układ instalacji odgromowej chroniącej dom przed skutkami wyładowań atmosferycznych.

d) charakterystykę energetyczną budynku

Charakterystyka energetyczna budynku określa zapotrzebowanie budynku na energię niezbędną do zaspokojenia potrzeb związanych z jego użytkowaniem.

ZARÓWNO W PROJEKCIE ARCHITEKTONICZNO-BUDOWLANYM JAKI I TECHNICZNYM ZNAJDUJĄ SIĘ:

Kopie uprawnień projektantów

We wszystkich egzemplarzach projektu załączone są komplety dokumentów potwierdzających uprawnienia poszczególnych projektantów oraz wpisy do izb zawodowych w czasie opracowania dokumentacji.

Zgoda na zmiany i adaptacje projektu

Zgoda określa warunki oraz zakres dopuszczalnych zmian do wykonania przez architekta adaptującego projekt. Jakie zmiany są dopuszczone do wprowadzenia można sprawdzić w zakładce Adaptacje – Zmiany w projekcie.

Zakres zmian, na które wyrażamy zgodę:

– zmiana technologii w zakresie użytych materiałów ściennych, izolacyjnych i wykończeniowych, pod warunkiem zachowania wymaganych właściwości użytkowych przegrody,

– zmiana rodzaju stropów pod warunkiem zachowania istniejących wytrzymałości i układu konstrukcyjnego,

– dopasowanie fundamentów do lokalnych warunków gruntowo-wodnych,

– wprowadzenie częściowego lub całkowitego podpiwniczenia budynku pod warunkiem zachowania istniejącej wysokości cokołu,

– zmiana wysokości ścian kolankowych poddasza w zakresie 25 cm

– zmiana kąta nachylenia połaci dachowych w granicach 5% pod warunkiem zachowania istniejących wytrzymałości i układu konstrukcyjnego,

– zmiana ilości, wielkości i układu okien dachowych,

– zmiana pokrycia dachowego na lżejsze,

– zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych

– zmiana układu funkcjonalnego – przeznaczenia, wielkości i ilości pomieszczeń na kondygnacjach mieszkalnych,

– zmiana wysokości pomieszczeń w zakresie 25 cm

– przesunięcie lub likwidacja niektórych ścian działowych i wewnętrznych otworów drzwiowych, przy zachowaniu nośności wewnętrznego układu konstrukcyjnego budynku),

– zmiana układu schodów wewnętrznych w zakresie szerokości biegów schodowych, liczby stopni i wymiarów, materiału konstrukcyjnego

– zmiana kształtu i wielkości tarasów zewnętrznych parteru,

– zmiana obrysu zewnętrznego budynku,

– dodanie lub likwidacja balkonu,

– zmiana elementów wykończeniowych i elewacyjnych oraz kolorystyki budynku,

– zmiana wewnętrznych instalacji sanitarnych i elektrycznej wynikające z lokalnych warunków dostawy mediów,

– likwidacja kominów wentylacji grawitacyjnej, wynikająca z zastosowania układu wentylacji mechanicznej z rekuperacją

Jeśli chcecie Państwo wprowadzić zmiany przekraczające zakres, na który wyrażamy zgodę, prosimy o kontakt.
