Projekt domu Inter JU z garażem
Rabat -250 zł
+2
- Typ projektuWolnostojący
- Powierzchnia użytkowa115.5 m²
- Kondygnacje
- GarażJednostanowiskowy
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

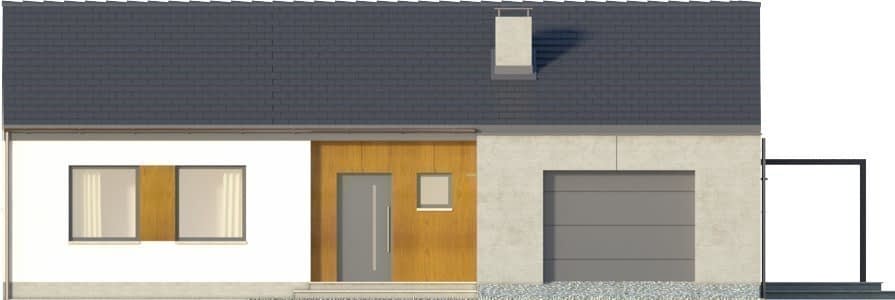

Inter w wersji Ytong to nowoczesny dom parterowy z garażem jednostanowiskowym, który dzięki zastosowaniu jednowarstwowo murowanych ścian zewnętrznych bez okładania ich dodatkową izolacją i generalnie prostej konstrukcji będzie na pewno szybki w realizacji i korzystny cenowo w budowie. Przekrycie domu stanowi prosty dach dwuspadowy bez okapów. Ciekawy efekt daje też szary tynk na garażu i ścianie bocznej, imitujący powierzchnię betonową.Jednoprzestrzenną strefę dzienną domu doświetlają trzy duże okna balkonowe wychodzące na taras z pergolą z boku budynku. W części nocnej mamy 3 pokoje, garderobę i 2 łazienki. We wszystkich sypialniach nie zapomniano o miejscu na szafy wbudowane. Z największej z nich dostępna jest jedna z dwóch łazienek oraz garderoba.Rzuty

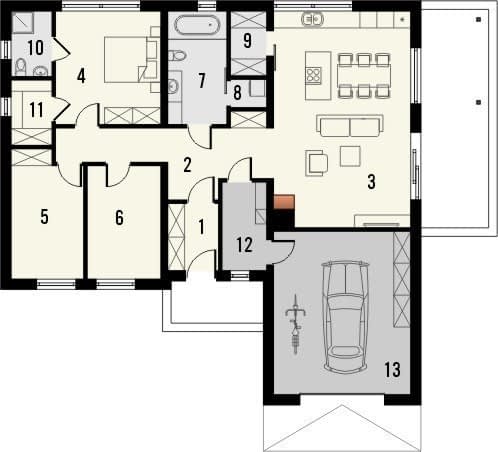

Parter
- 1. wiatrołap4.2
- 2. hall13.3
- 3. pokój dzienny z kuchnią37.2
- 4.pokój15
- 5. pokój11.2
- 6. pokój10.5
- 7. łazienka8.4
- 8. pralnia1.2
- 9. spiżarnia2.9
- 10. łazienka3.3
- 11. garderoba3.3
- 12. pom. gospodarcze5
- 13. garaż28.1

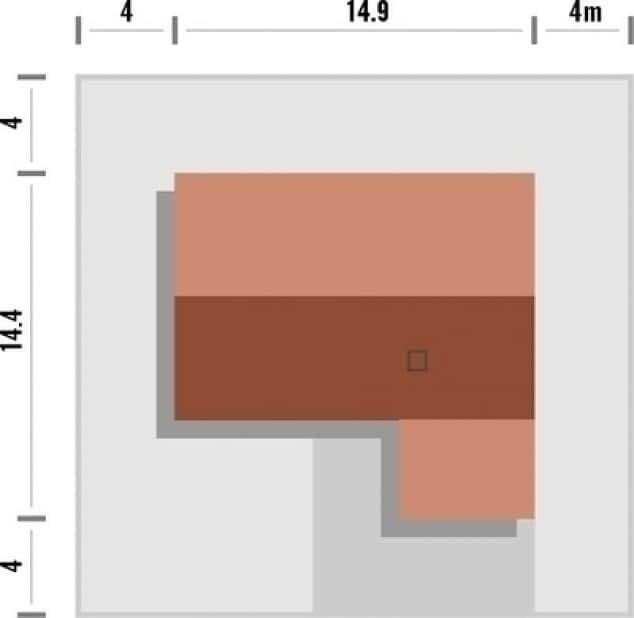

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa115.5 m²
- Powierzchnia zabudowy174.4 m²
- Kubatura705 m³
- Wysokość domu5.79 m
- Minimalne wymiary działki22.9 x 22.4m
- GarażJednostanowiskowy
- Kąt nach. dachu25°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
