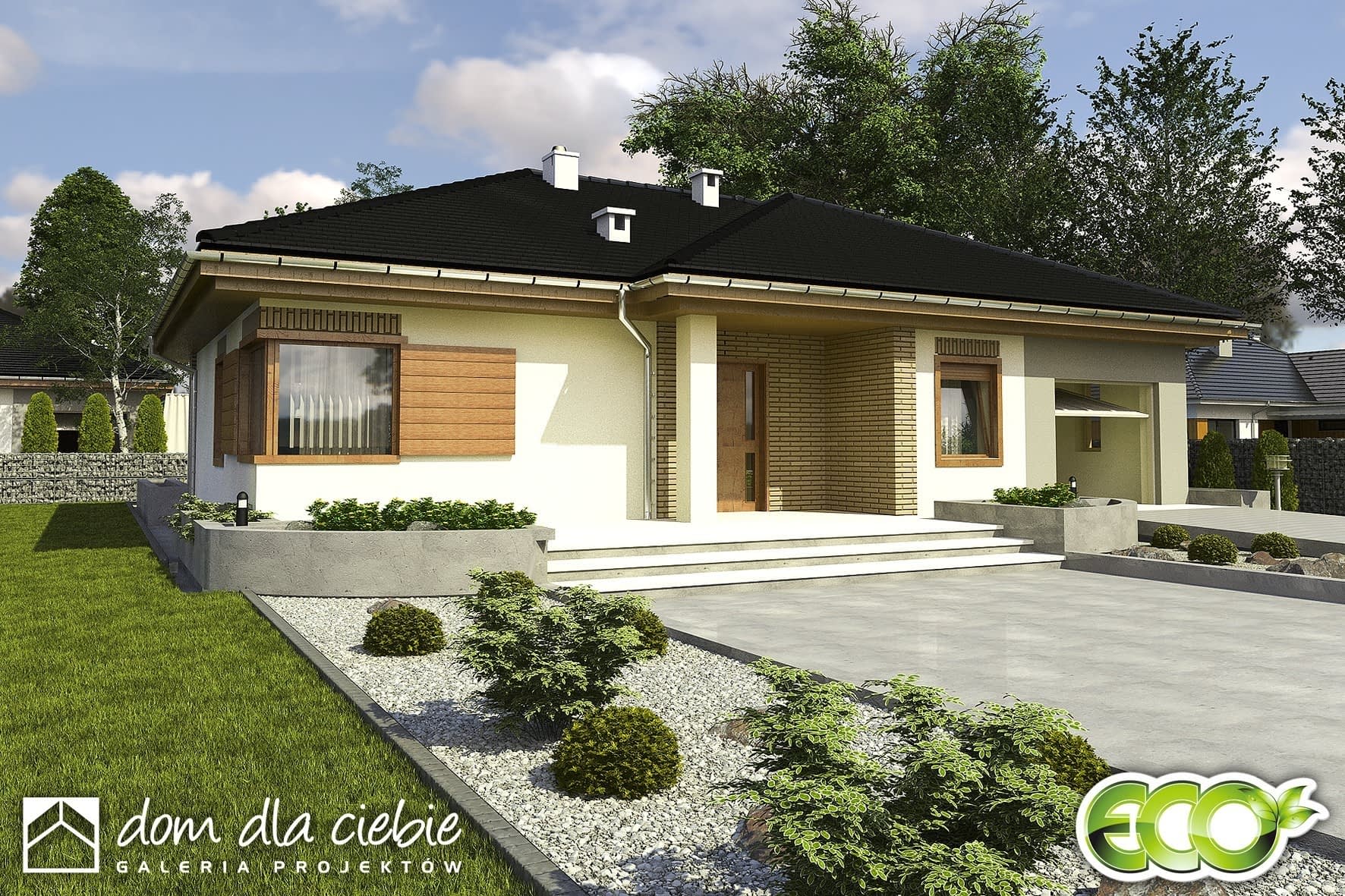

Projekt domu Jerzyk II z garażem
Rabat -400 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa92.3 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachWielospadowy
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

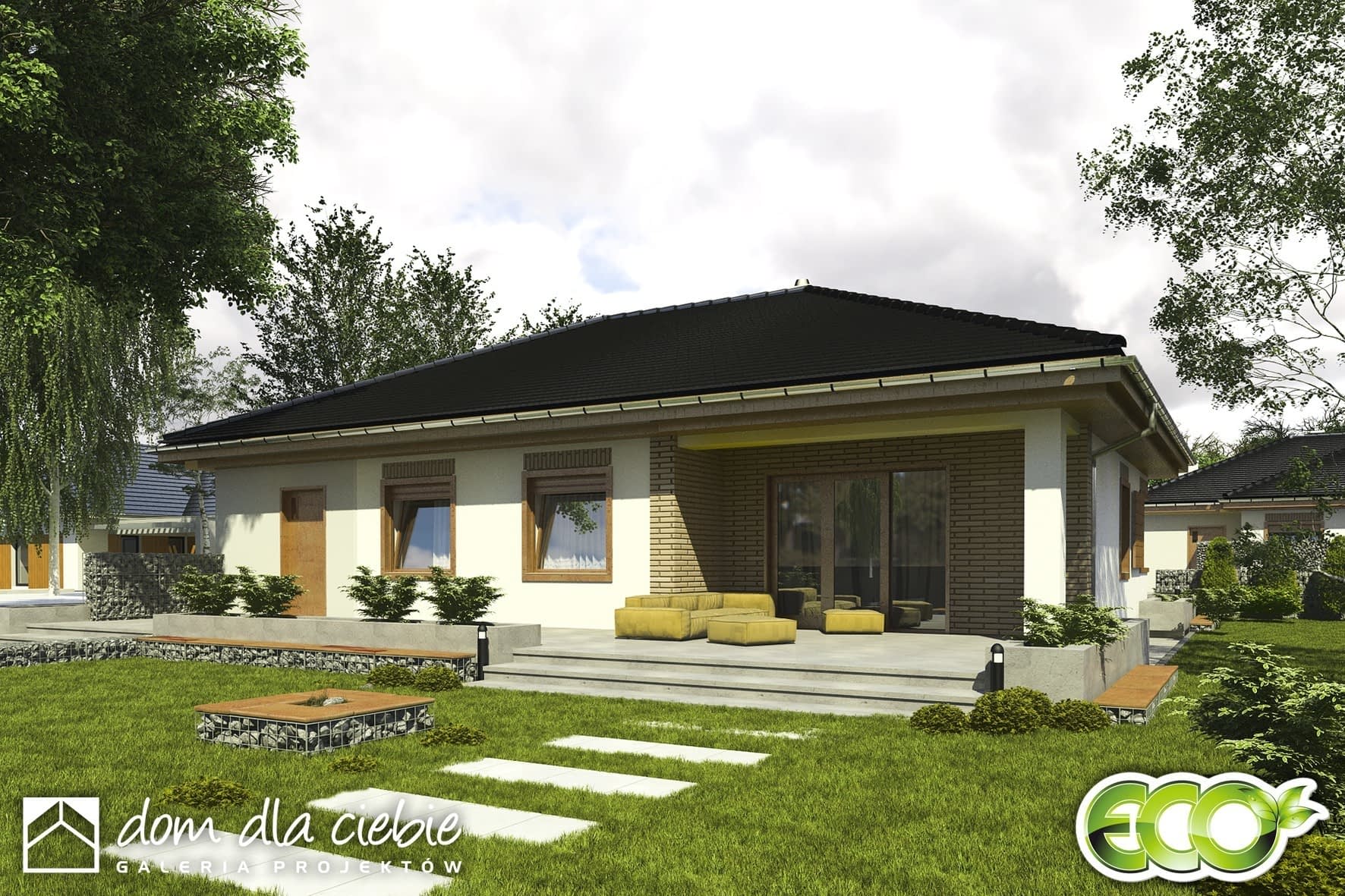

Jerzyk II to nowy projekt o klasycznej bryle domu parterowego z dachem wielospadowym. Program funkcjonalny budynku jest dostosowany do potrzeb 3-4 osobowej rodziny. Funkcja Jerzyka podzielona jest na strefę dzienną i nocną. W dziennej strefie zaprojektowano foremny salon z kominkiem i wyjściem na częściowo zadaszony taras oraz otwartą kuchnię ze spiżarnią. Część nocną stanowią trzy niewielkie sypianie oraz duża łazienka i osobnym wc. Do pomieszczenia technicznego można dostać się poprzez garaż i hol. Hol spełnia funkcję komunikacyjną w budynku. Sprawdź inne projekty domów - Zapraszamy !
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
ściany wewnętrzne: porotherm/ cegł.dziurawka
rodzaj stropu: teriva
elewacje: tynk strukturalny
pokrycie dachu: dachówka cem. lub cer.
Rzuty

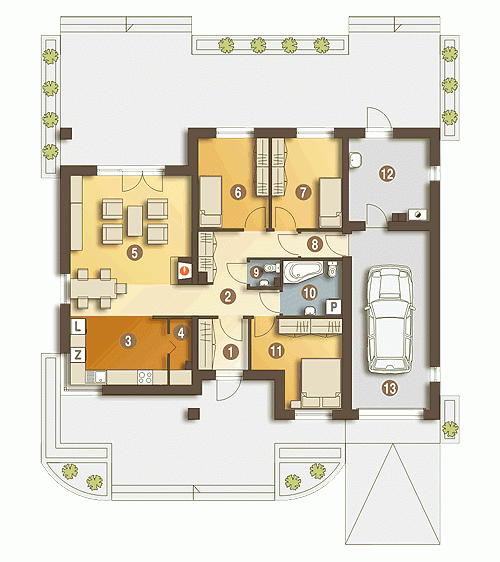

Parter
- m²
- 1. Wiatrołap4
- 2. Hol9.9
- 3. Kuchnia10.1
- 4. Spiżarnia2.2
- 5. Salon27.2
- 6. Pokój10
- 7. Pokój10
- 8. Komunikacja1.7
- 9. WC1.2
- 10. Łazienka5.1
- 11. Pokój10.9
- 12. Pom. tech.+CO*10.4
- 13. Garaż*22
Przekrój
- m
- Wysokość parteru2.5
Usytuowanie na działce
Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa92.3 m²
- Powierzchnia zabudowy172.3 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi4
- Powierzchnia dachu226.5 m²
- Kubatura257 m³
- Długość domu11.8 m
- Szerokość domu15.3 m
- Wysokość domu6.5 m
- Minimalne wymiary działki19.8 x 23.3m
- GarażJednostanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu25°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym. Zalecamy aby po otrzymaniu przesyłki kontrolować czy na pierwszych stronach projektu znajduje się hologram i czy na rysunkach widoczne są w/w nadruki potwierdzające oryginalność projektu.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Projekt w fazie koncepcji dostępny z wydłużonym terminem realizacji. Przy zamówieniu ustalamy termin i pobieramy zadatek 50% podstawowej ceny projektu (jako koszty usługi przygotowania dokumentacji do standardu projektu gotowego, w przypadku rezygnacji z usługi, zadatek nie podlega zwrotowi).
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
