Projekt domu Jerzyk z garażem
Promocja ważna do
18-05-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa88.1 m²
- Kondygnacje
- GarażJednostanowiskowy
- DachWielospadowy
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

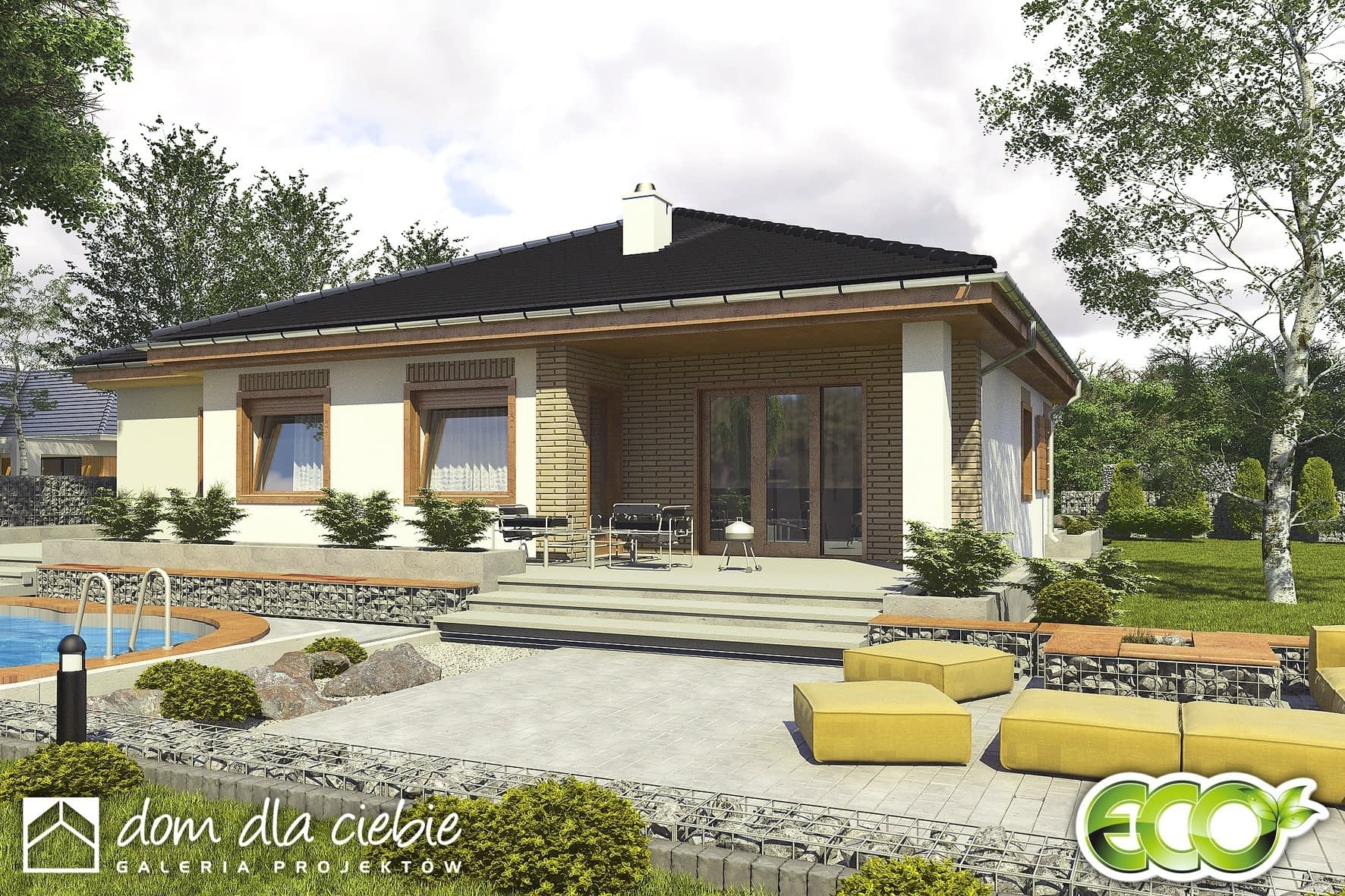

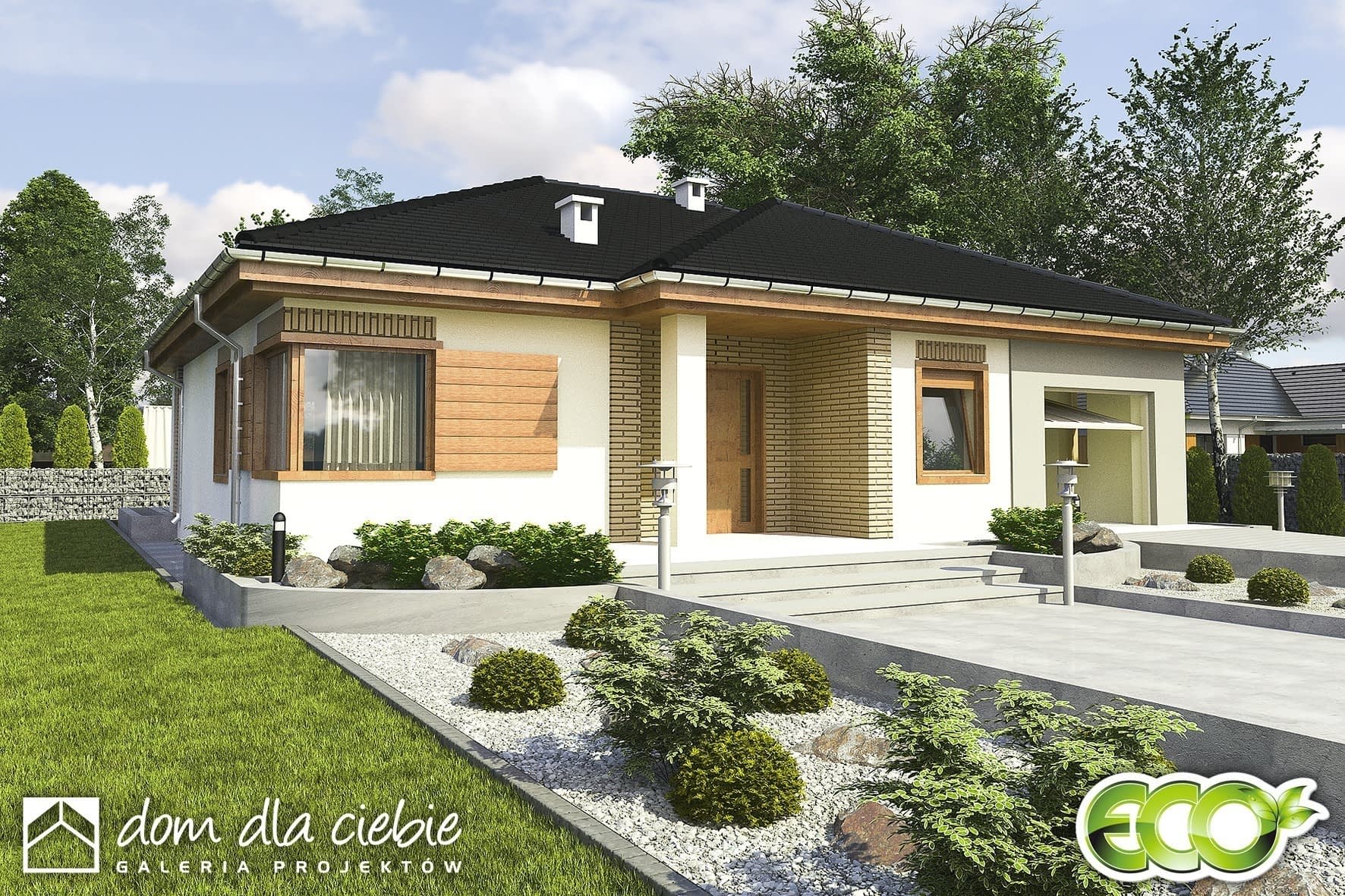

Jerzyk to nowy projekt posiada klasyczną bryłę domu parterowego przekrytą dachem wielospadowym. Program funkcjonalny budynku jest dostosowany do potrzeb 3-4 osobowej rodziny. Funkcja Jerzyka podzielona jest na strefę dzienną i nocną. W dziennej strefie zaprojektowano foremny salon z kominkiem i wyjściem na taras oraz otwartą kuchnię ze spiżarnią. Część nocną stanowią trzy zgrabne sypianie oraz duża łazienka. Do pomieszczenia technicznego można dostać się dzięki obszernemu holowi spełniającemu funkcję komunikacyjną w budynku.
Konstrukcja
fundamenty: betonowe
ściany zewnętrzne: porotherm+styropian termo organika
ściany wewnętrzne: porotherm/ cegł.dziurawka
rodzaj stropu: teriva
elewacje: tynk strukturalny
pokrycie dachu: dachówka cem. lub cer.
Rzuty

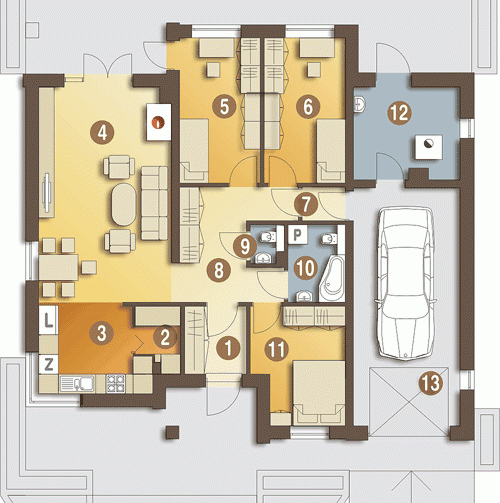

Parter
- m²
- 1. Wiatrołap3.8
- 2. Spiżarnia2.3
- 3. Kuchnia8.2
- 4. Salon26.4
- 5. Pokój10.7
- 6. Pokój10.8
- 7. Hol1.3
- 8. Komunikacja10
- 9. WC1.1
- 10. Łazienka4
- 11. Pokój9.5
- 12. Pom. tech.+CO*8.8
- 13. Garaż*22.3
Przekrój
- m
- Wysokość parteru2.6
Usytuowanie na działce
Elewacja
Elewacja
Elewacja
Elewacja
Dane techniczne
- Powierzchnia użytkowa88.1 m²
- Powierzchnia zabudowy164 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi4
- Powierzchnia dachu216.5 m²
- Kubatura242 m³
- Długość domu12.7 m
- Szerokość domu13.7 m
- Wysokość domu6.1 m
- Minimalne wymiary działki20.7 x 21.7m
- GarażJednostanowiskowy
- Rodzaj dachuWielospadowy
- Kąt nach. dachu25°
Instalacja grzewcza
- Instalacja grzewczaGaz
Zawartość projektu
Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny
Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.
UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.
Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.
Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.
**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!
Dodatki
Bezpłatne dodatki
Zestaw umów
Zmiany w projekcie
Tablica budowy
Dziennik budowy
Płatne dodatki
Kosztorys - stan wykończony
390 zł
Projekt wentylacji mechanicznej
750 zł
