Projekt domu Kasztan

Name: Kasztan
Brand: Quattro Sp. z o.o.
SKU: kasztan-3
Price: 4095.00 PLN
Availability: InStock

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 095 zł3 795 zł

Oszczędź: 300,00zł

Cena przed promocją: 4 095 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa157.1 m²
Kondygnacje
GarażBez garażu
DachPłaski
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

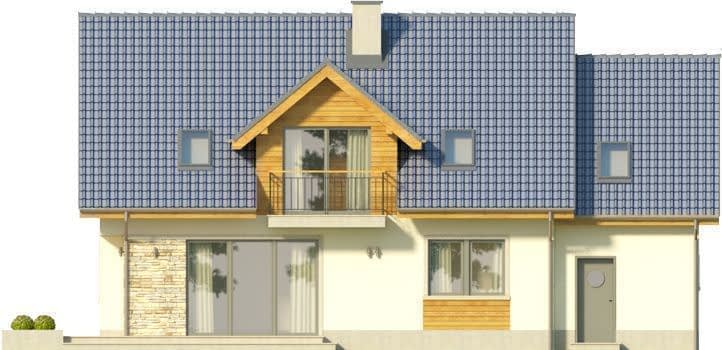

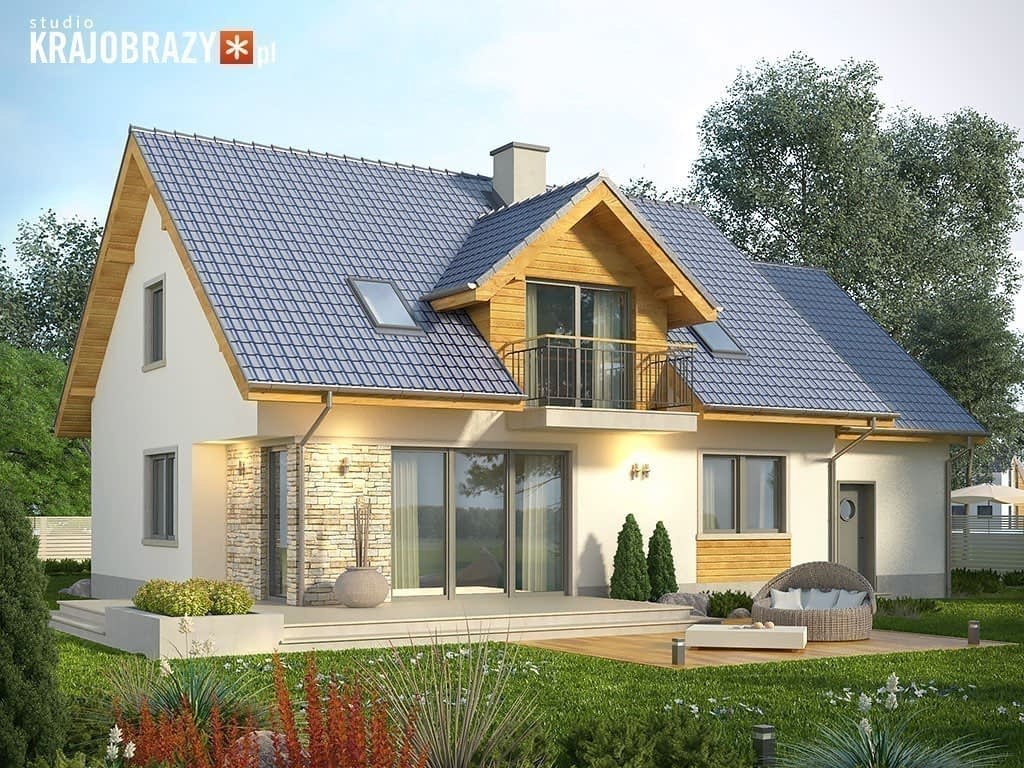

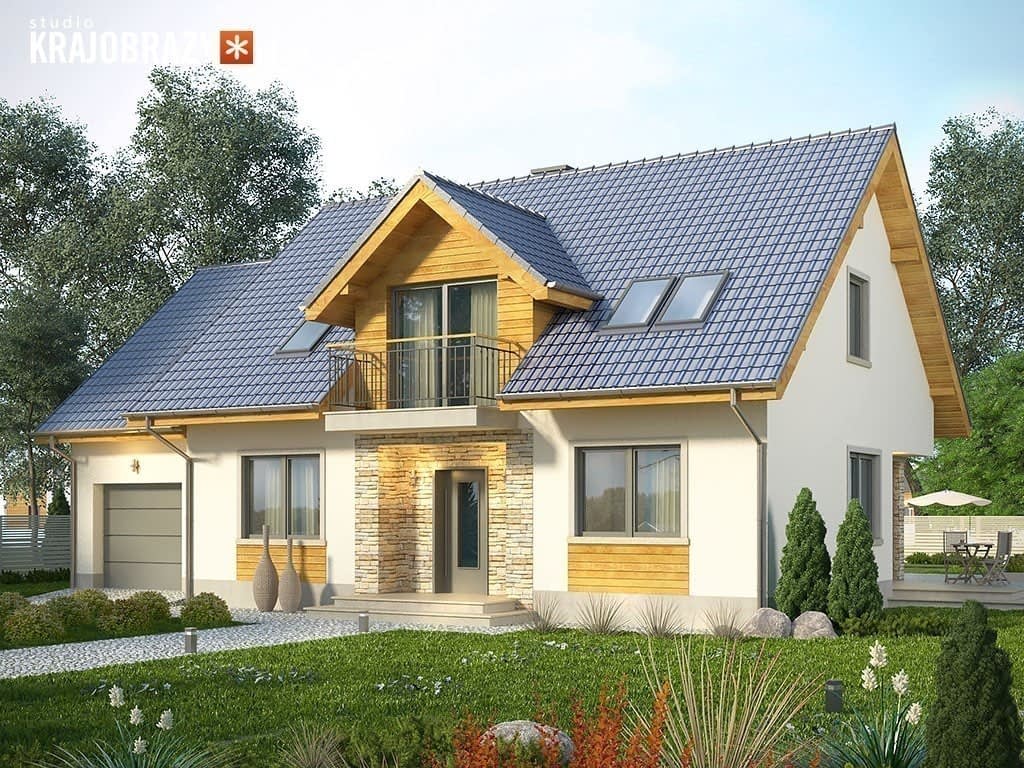

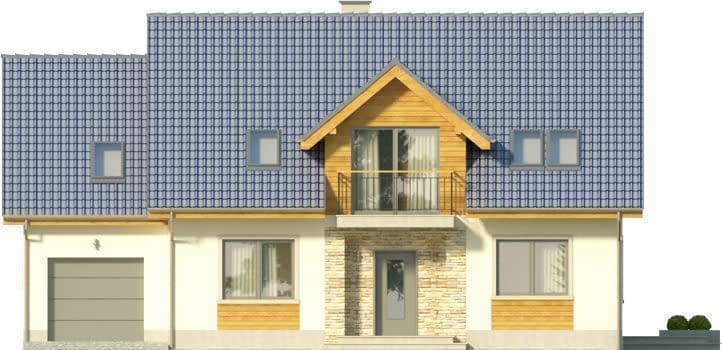

Kasztan to prosty dom jednorodzinny o dużej powierzchni, kryty dachem dwuspadowym, posiadający poddasze użytkowe. Pośrodku elewacji frontowej znalazła się we wnęce strefa wejściowa, wyróżniona okładziną z płytek kamiennych. Mocnym akcentem jest znajdująca się ponad nią lukarna, wyróżniona okładziną z drewna. Podobna okładzina znalazła się również pod oknami. Całości dopełniają metalowe balustrady przy balkonach. Podobna lukarna znalazła się od strony ogrodu, stanowiąc akcent na elewacji tylnej.Na parterze, z wiatrołapu przejść można do holu, otwierającego się na salon i jadalnię. Obok jadalni zaprojektowano kuchnię ze spiżarką. Na tym poziomie znalazły się również: dodatkowy pokój, pomieszczenie gospodarcze i łazienka. Podstawowy wariant przewiduje również garaż z pomieszczeniem gospodarczym na tyłach, jednak dostępny jest również wariant bez tych pomieszczeń. Na piętrze znalazły się 3 sypialnie, 2 garderoby, łazienka, a po zagospodarowaniu strychu (znajduje się ponad garażem) uzyskać możemy dodatkowo pokój i pralnię. Dostępne są wersje standard i odbicie lustrzane.

Rzuty

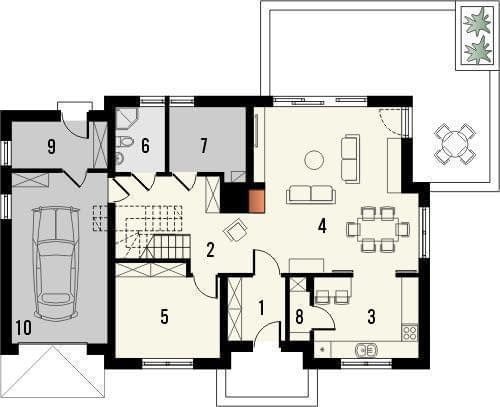

Parter

1. wiatrołap4.5
2. hall12
3. kuchnia10.6
4. pokój dzienny z jadalnią33.6
5. pokój11.6
6. łazienka3.8
7. pom. gospodarcze6.2
8. spiżarnia1.6
9. pom. gospodarcze5.6
10. garaż20

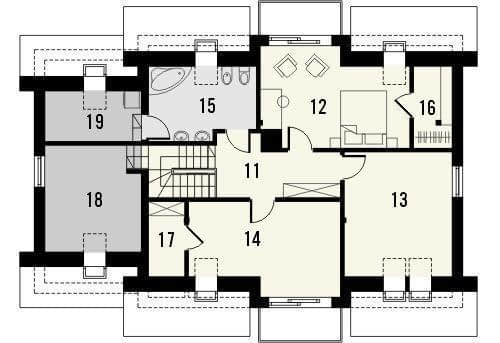

Piętro

11. hall8
12. pokój15.5
13. pokój15
14. pokój15
15. łazienka7.9
16. garderoba3.3
17. garderoba2.9
18. strych / pokój11.3
19. strych / pralnia4.7

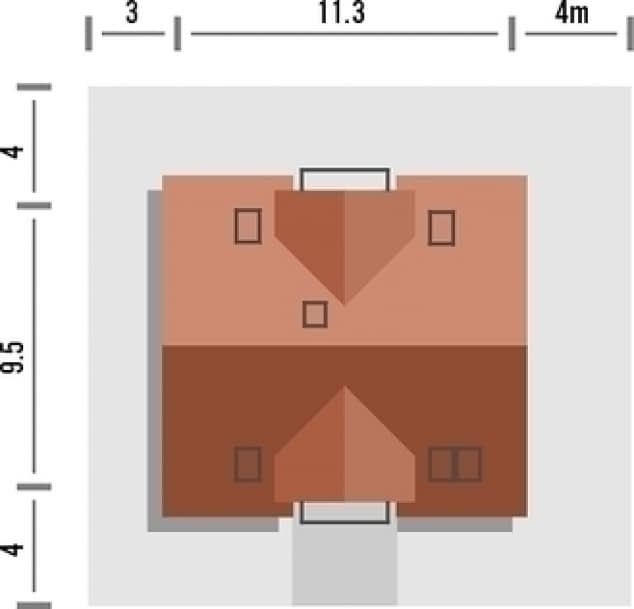

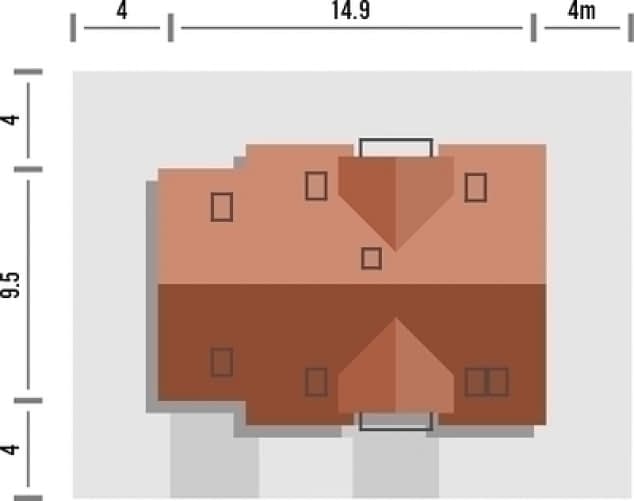

Rzut na działce

Dane techniczne

Powierzchnia użytkowa157.1 m²
Powierzchnia zabudowy138.6 m²
Kubatura782 m³
Wysokość domu8.41 m
Minimalne wymiary działki23 x 17.6m
GarażBez garażu
Rodzaj dachuPłaski
Kąt nach. dachu40°

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.

Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.

Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
