Projekt domu Mestre JU z garażem dwustanowiskowym
Rabat -300 zł
+2
- Typ projektuWolnostojący
- Powierzchnia użytkowa133.9 m²
- Kondygnacje
- GarażDwustanowiskowy
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

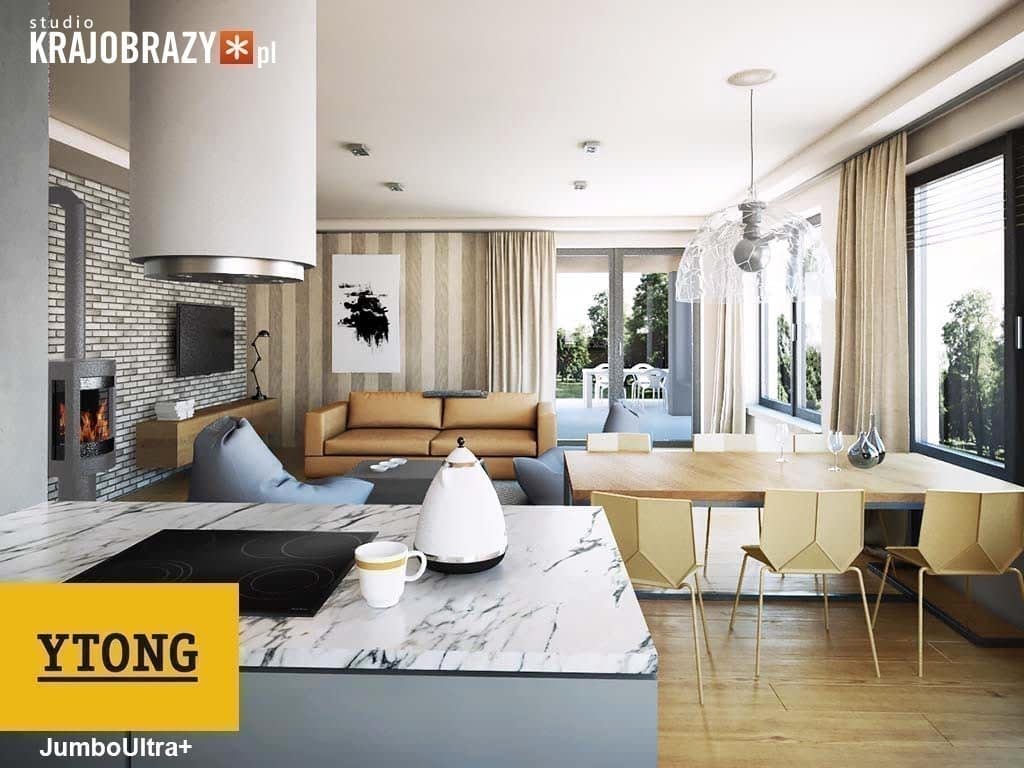

Mestre w wersji Ytong to parterowy dom z garażem dwustanowiskowym, o wydłużonym wgłąb działki rzucie. Główne okna w części dziennej umieszczone są w bocznej elewacji, dzięki czemu można go z powodzeniem ustawić na działce nawet z dojazdem od południa. Zarówno od frontu nad wejściem, jak i od ogrodu nad tarasem zaprojektowane są nadwieszenia wsparte na słupach, dzięki czemu obie te strefy zyskały bardzo praktyczne zadaszenia. Wnętrze domu jest podzielone na trzy strefy: frontową z podwójnym garażem, kotłownią i garderobą przy wiatrołapie, jednoprzestrzenną dzienną z kuchnią z wyspą oraz nocną odzieloną korytarzem i zawierającą trzy sypialnie oraz dwie łazienki. Gotowy projekt tego domu można zakupić w wersji standard lub lustro.Rzuty

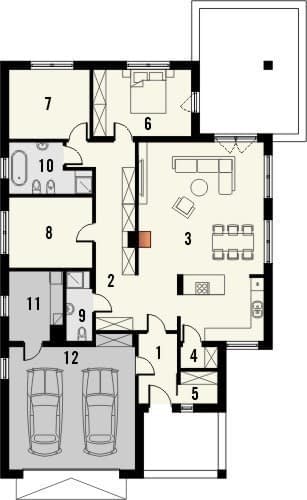

Parter
- 1. wiatrołap5.7
- 2. hall16.9
- 3. pokój dzienny z kuchnią50.9
- 4. spiżarnia1.7
- 5. garderoba2.6
- 6. pokój13.7
- 7. pokój11.7
- 8. pokój12
- 9. łazienka3.9
- 10. łazienka7.3
- 11. pom. gospodarcze7.5
- 12. garaż33.3

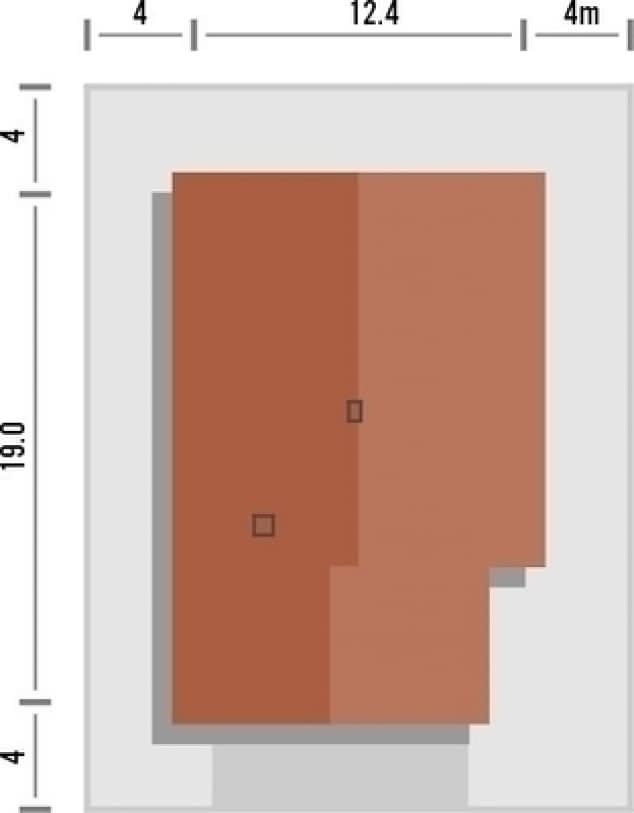

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa133.9 m²
- Powierzchnia zabudowy221.4 m²
- Kubatura944 m³
- Wysokość domu6.65 m
- Minimalne wymiary działki27 x 20.4m
- GarażDwustanowiskowy
- Kąt nach. dachu25°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
