Projekt domu Nela VI

Name: Nela VI
Brand: Dobre Domy
SKU: nela-vi
Price: 5090.00 PLN
Availability: InStock

Autor projektu:Dobre Domy

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 090 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa122.7 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Projekt domu jednorodzinnego, parterowego, z możliwością adaptacji nieużytkowego strychu. Dom przewidziany dla 4-5-osobowej rodziny. Część dzienna obejmuje pokój dzienny, dużą jadalnię oraz sporą kuchnię ze spiżarnią. Tuż przy wiatrołapie zaprojektowano wygodną garderobę. W hallu znajduje się osobne wc. Strefa nocna domu to trzy sypialnie (jedna z własną łazienką i garderobą), ogólnodostępna łazienka oraz pralnia. W części gospodarczej znajduje się kotłownia oraz dwustanowiskowy garaż. Nieużytkowy strych można w ramach adaptacji przekształcić w pomieszczenia mieszkalne i wydzielić tam trzy pokoje. Projekt dostępny jest w wersjach bez strychu do adaptacji Nela, w wersji z czterema sypialniami Nela IV oraz o większej powierzchni użytkowej z czterema sypialniami Nela V.

Konstrukcja

Ściany zewnętrzne z bloczków gazobetonowych, ściany wewnętrzne parteru z bloczków wapienno-piaskowych, posadowione na betonowych fundamentach. Strop żelbetowy. Instalacje Wentylacja grawitacyjna. Ogrzewanie gazowe z grzejnikami. Opcjonalnie można dokupić projekt wentylacji mechanicznej oraz projekt ogrzewania podłogowego za pomocą pompy ciepła.

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika oraz okładziną kamienną i drewnianą. Pokrycie dachu - dachówka ceramiczna lub cementowa CREATON.

Rzuty

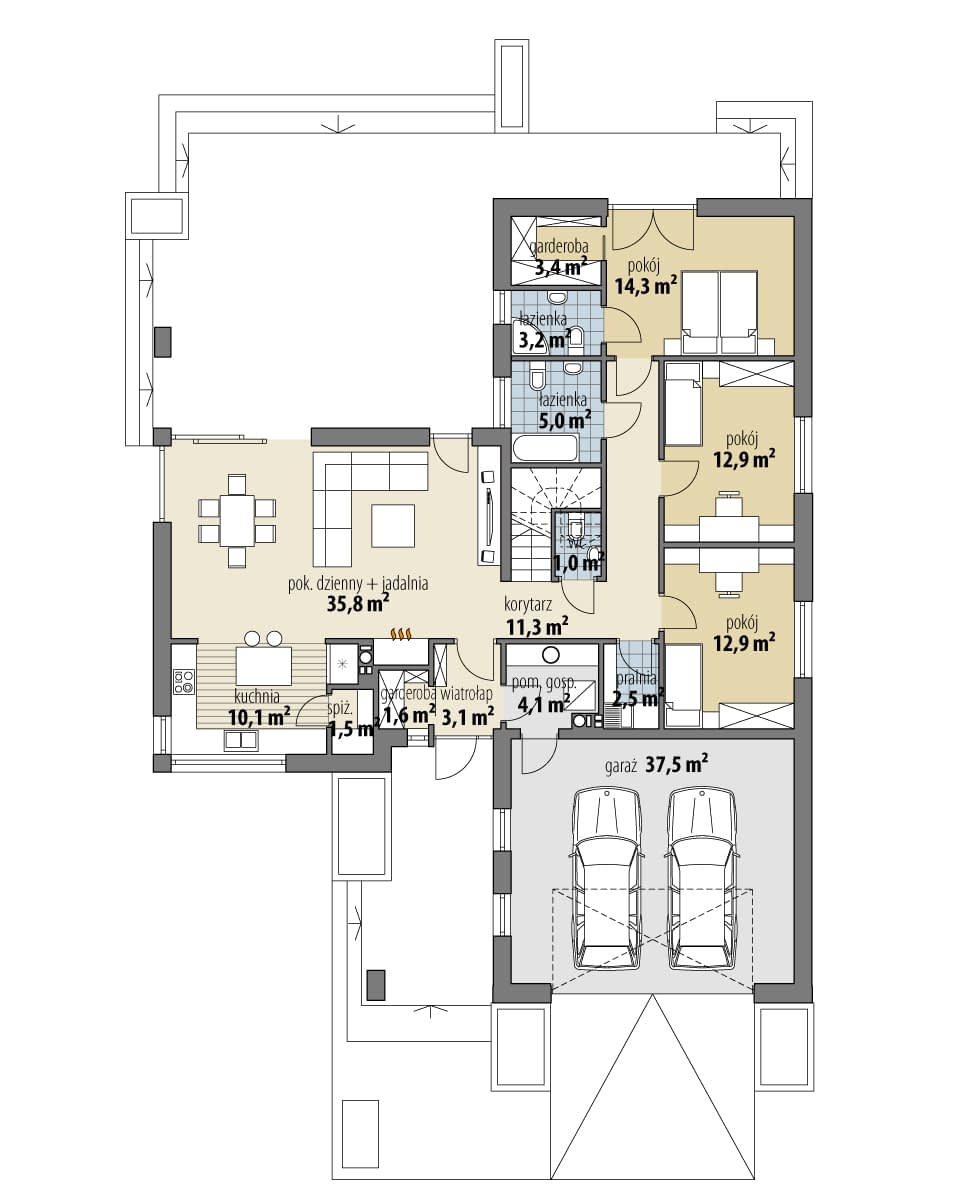

Parter

1/1 wiatrołap3.1
1/2 garderoba1.6
1/3 kuchnia10.1
1/4 spiżarnia1.5
1/5 pok. dzienny + jadalnia35.8
1/6 hall11.3
1/7 pralnia2.5
1/8 pokój12.9
1/9 pokój12.9
1/10 pokój14.3
1/11 garderoba3.4
1/12 łazienka3.2
1/13 łazienka5
1/14 wc1
1/15 pom. gosp.4.1
1/16 garaż37.5

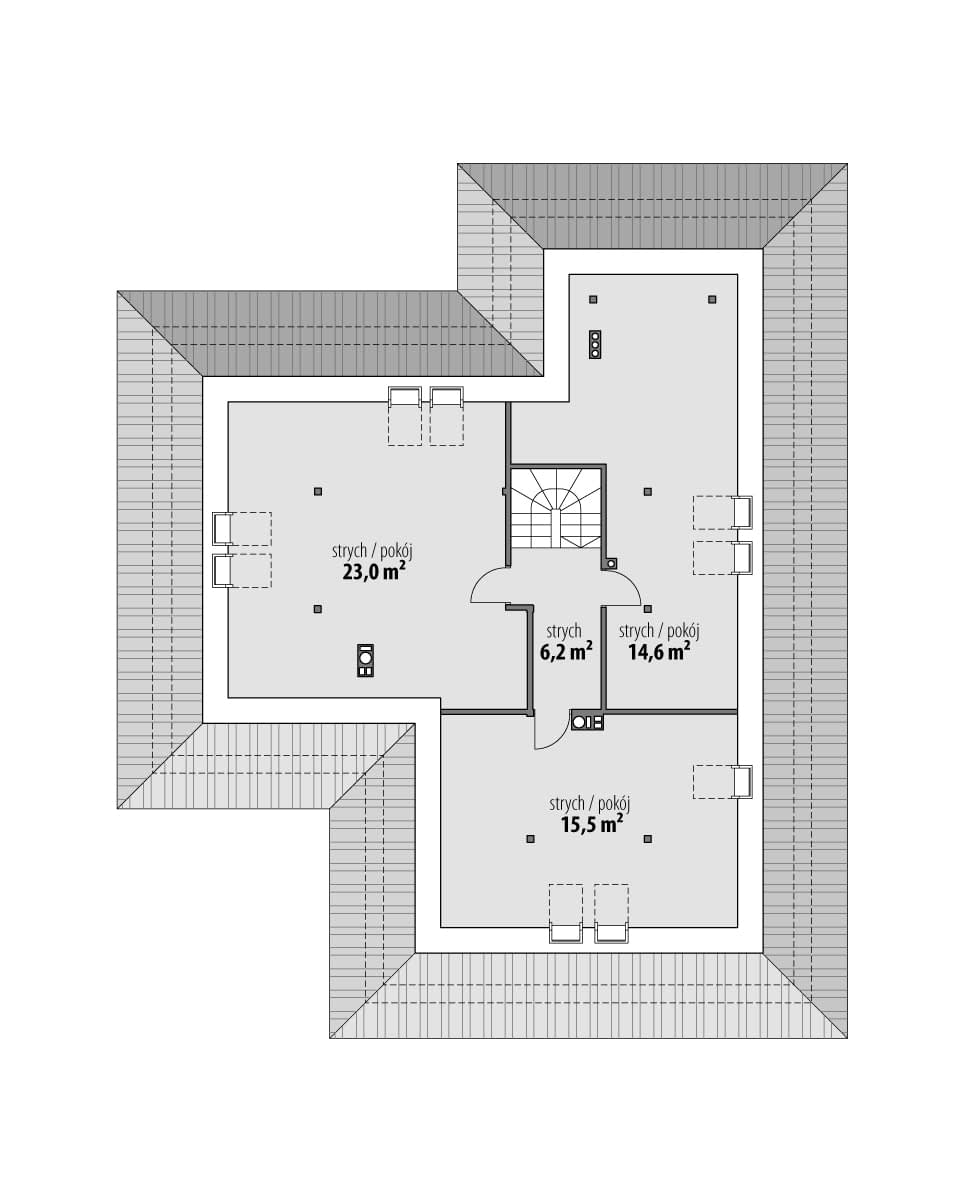

Poddasze

2/1 strych59.3

Dane techniczne

Powierzchnia użytkowa122.7 m²
Powierzchnia zabudowy242 m²
Liczba łazienek3
Liczba pokoi3
Powierzchnia dachu349.4 m²
Kubatura483.5 m³
Wysokość domu7 m
Minimalne wymiary działki26.92 x 23.52m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu30°

Zawartość projektu

Komplet dokumentacji projektowej stanowi:

1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego

architektura – opis,
architektura - rysunki.

2. Dwa (2) egzemplarze projektu technicznego:

architektura - rysunki,
konstrukcja - opis,
konstrukcja - rysunki,
instalacje sanitarne,
instalacje sanitarne opis,
instalacje elektryczne,
instalacje elektryczne opis.

3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.

rysunki wykonawcze elementów żelbetowych,
zestawienie stali zbrojeniowej,
zestawienie elementów konstrukcyjnych więźby dachowej
tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt).

Każda dokumentacja projektowa przygotowywana jest na indywidualne zlecenie zamawiającego oraz jest zabezpieczona specjalną plombą z hologramem, której zerwanie lub usunięcie jest jednoznaczne z wykorzystaniem projektu.

Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.

Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.

Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:

Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
Realizacja projektu wg. lustrzanego odbicia.
