Projekt domu Nino 2
Rabat -250 zł
+2
Promocja ważna do
12-12-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa126.2 m²
- Kondygnacje
- GarażBez garażu
- DachPłaski
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

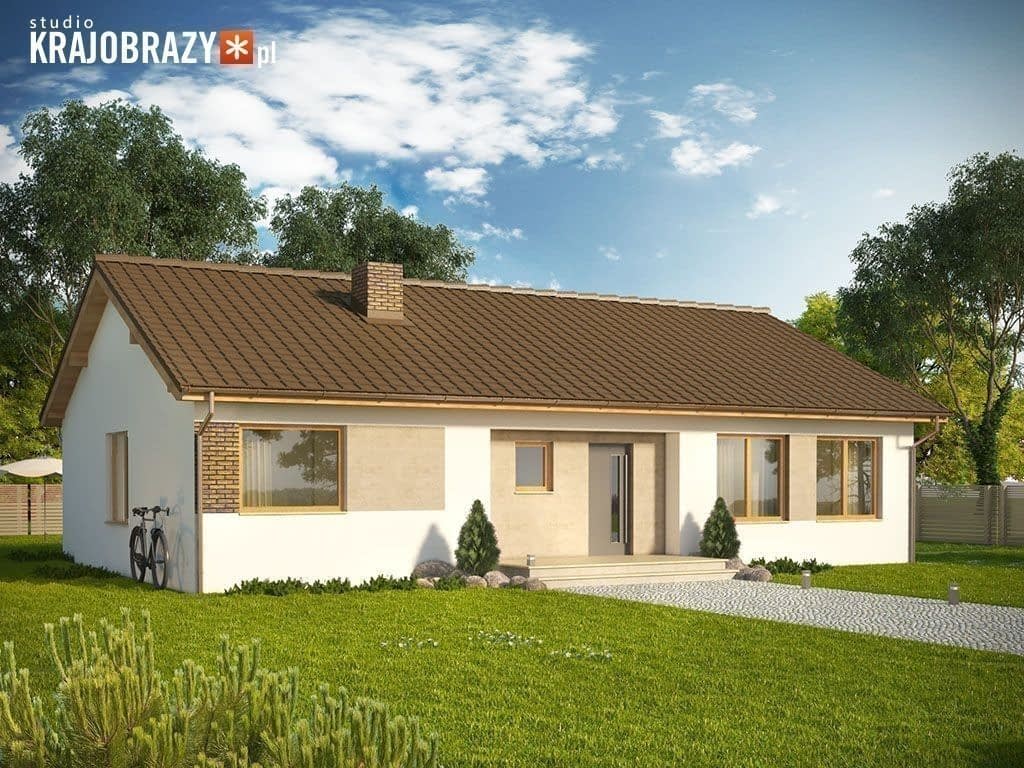

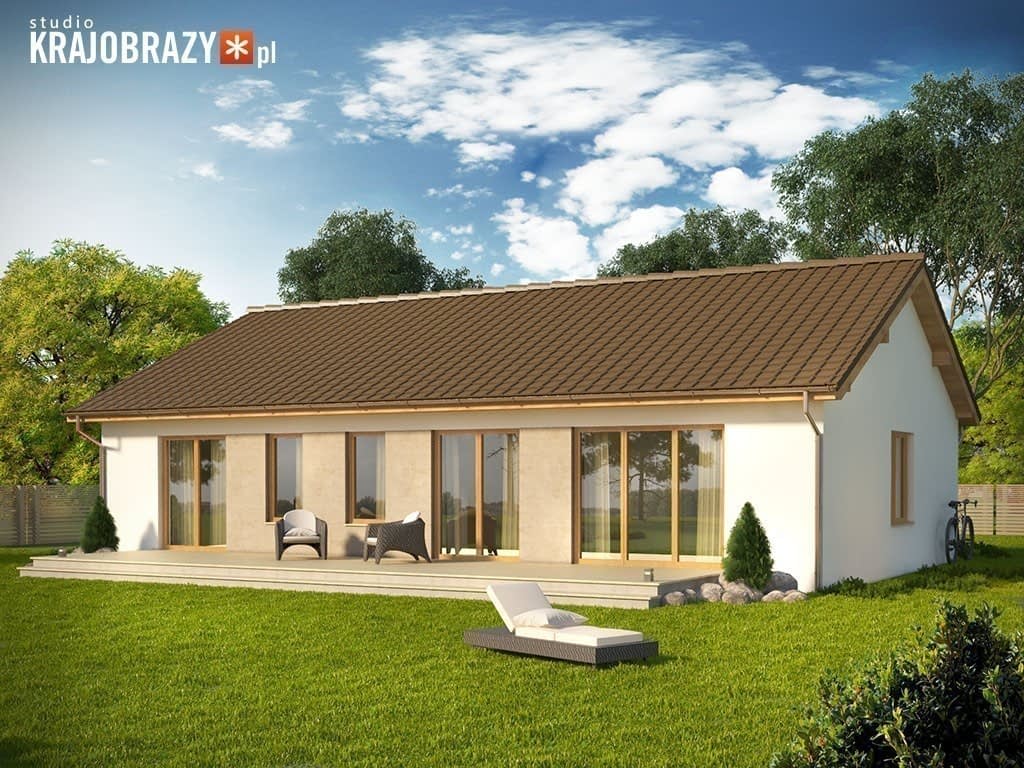

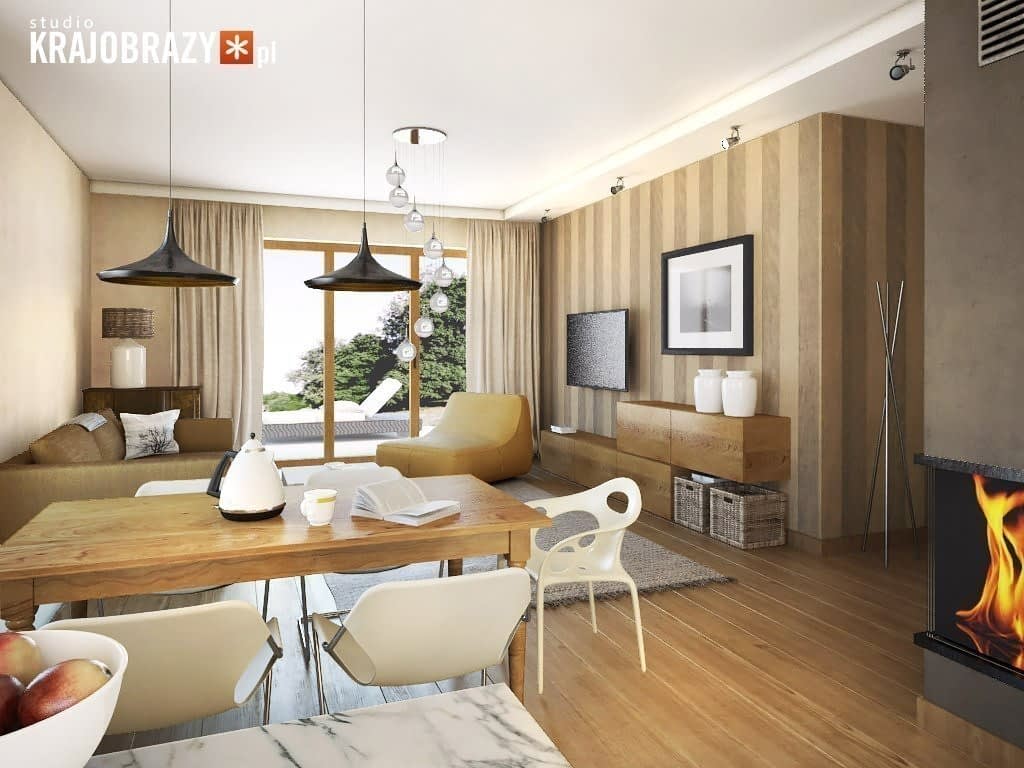

NINO 2 to, podobnie jak NINO, parterowy dom o dość sporej powierzchni użytkowej. W tej wersji jest on bez garażu. Prosty, dwuspadowy dach to niewątpliwie ekonomiczna zaleta tego domu. Uzyskano przytulny wygląd budynku dzięki naturalnym kolorom tynku oraz zgrabnym proporcjom. Duże, drewniane okna nadały współczesnego charakteru oraz doskonale doświetlają pomieszczenia. Od frontu uwzględniono wejście w praktycznej wnęce. Taras wzdłuż tylnej elewacji stanowi idealny łącznik z ogrodem. Funkcjonalne wnętrze podzielono projektując salon z jadalnią i kuchnią w jednej części budynku, a pokoje z łazienką po drugiej stronie. Największa sypialnia dysponuje dodatkową łazienką oraz garderobą. Pomieszczenie gospodarcze sąsiaduje bezpośrednio z wiatrołapem. W kuchni wygospodarowano też niewielką spiżarnię. Domek dostępny również w wersji lustrzanego odbicia.Rzuty

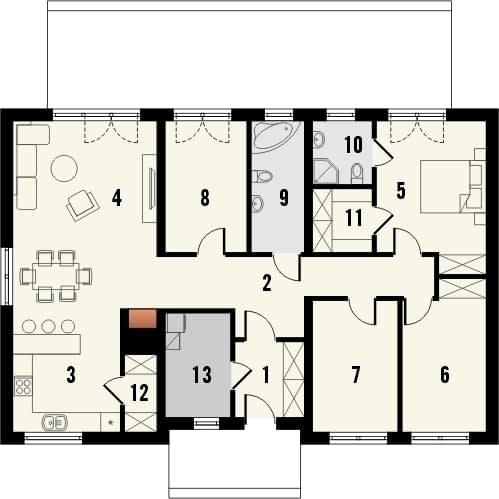

Parter
- 1. wiatrołap4.9
- 2. hall13.9
- 3. kuchnia10.4
- 4. pokój dzienny28
- 5. pokój14.5
- 6. pokój11.3
- 7. pokój10.5
- 8. pokój10.1
- 9. łazienka6.6
- 10. łazienka3.6
- 11. garderoba3.6
- 12. spiżarnia2.4
- 13. pom. gospodarcze6.4

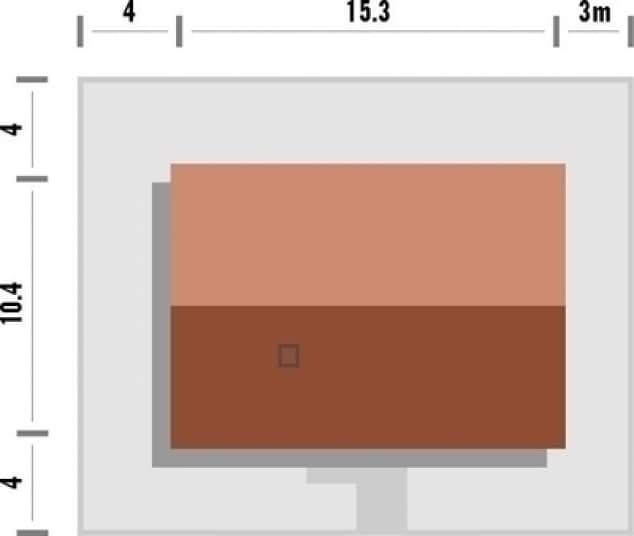

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa126.2 m²
- Powierzchnia zabudowy158.4 m²
- Kubatura709 m³
- Wysokość domu5.79 m
- Minimalne wymiary działki22.3 x 18.4m
- GarażBez garażu
- Rodzaj dachuPłaski
- Kąt nach. dachu25°
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
