Projekt domu Orzech
Rabat -250 zł
+5
- Typ projektuWolnostojący
- Powierzchnia użytkowa111.4 m²
- Kondygnacje
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

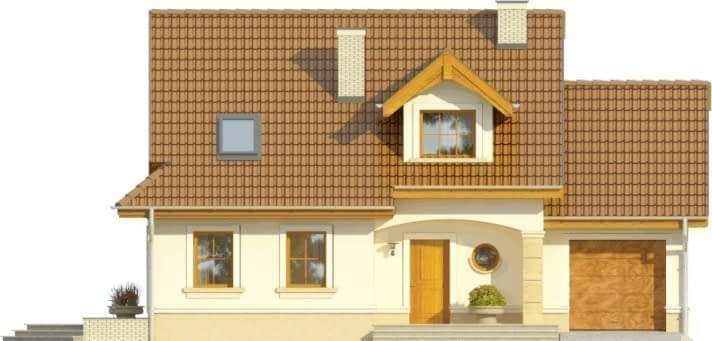

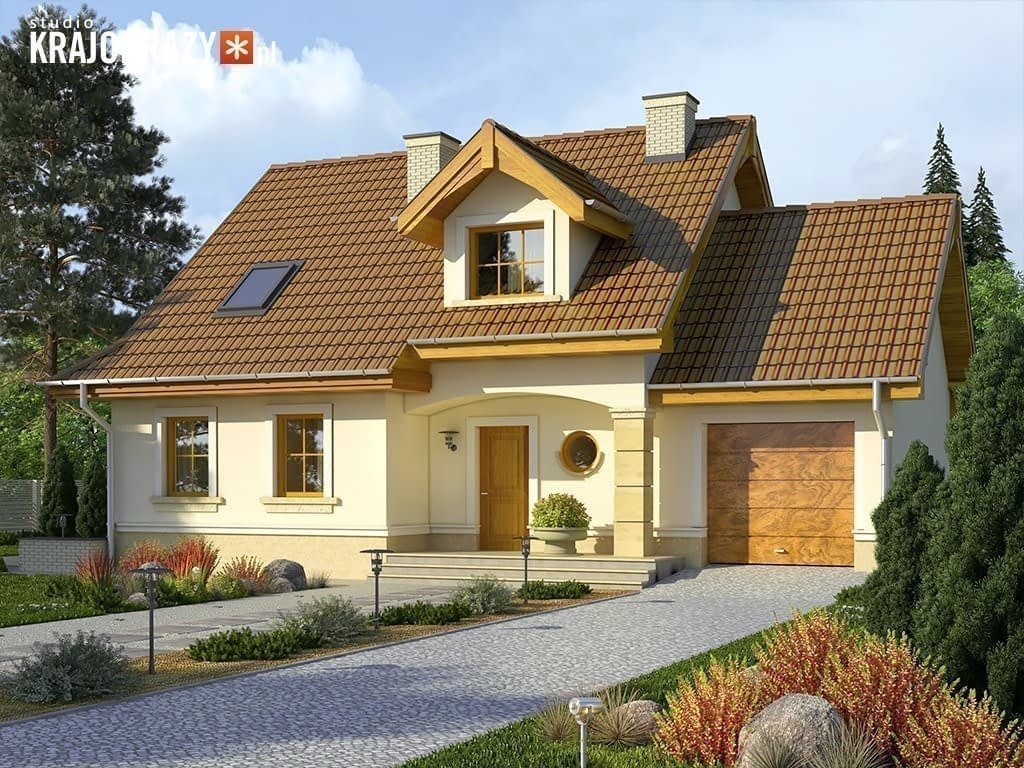

Projekt domu Orzech idealnie wpasuje się na działce zwróconej dojazdem na południe. Salon jest w nim doświetlony zarówno oknami od frontu, jak i poprzez drzwi balkonowe w elewacji bocznej, co pozwala na dużą dowolność w ustawieniu go względem stron świata. Oprócz pokoju dziennego, w przyziemiu do dyspozycji jest jeszcze kuchnia ze spiżarnią, dodatkowy pokój, łazienka i pomieszczenie gospodarcze. Na poddaszu znajdują się następne trzy pokoje oraz łazienka. Z zewnątrz szczególnie atrakcyjny jest łukowy podcień wejściowy oraz zadaszone wejście na taras z salonu. Projekt mamy dostępny także w wariancie bez garażu oraz jako lustrzane odbicie.Rzuty

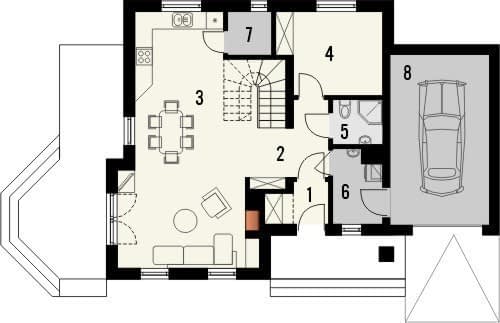

Parter
- 1. wiatrołap z garderobą2.8
- 2. hall5.8
- i jadalnią36.5
- 4. pokój9.7
- 5. łazienka2.6
- 6. pom. gospodarcze4.1
- 7. spiżarnia2.3
- 8. garaż19.3

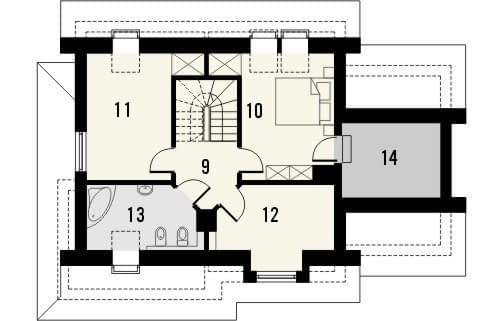

Piętro
- 9. hall6.4
- 10. pokój12.8
- 11. pokój12.2
- 12. pokój9.3
- 13. łazienka6.9
- 14. strych0

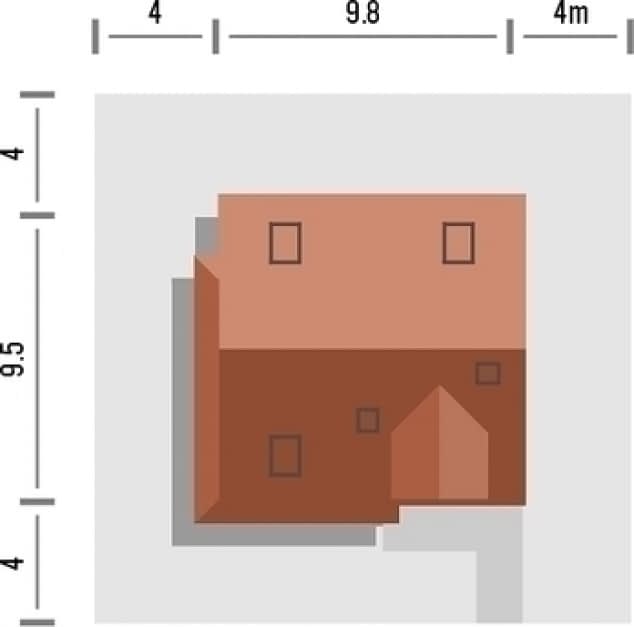

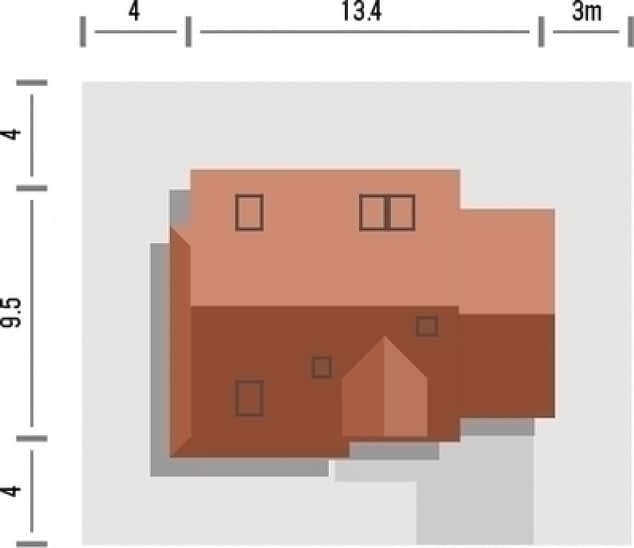

Rzut na działce
Rzut na działce
Dane techniczne
- Powierzchnia użytkowa111.4 m²
- Powierzchnia zabudowy110.3 m²
- Kubatura625 m³
- Wysokość domu8.22 m
- Minimalne wymiary działki20.4 x 17.5m
- GarażBez garażu
- Kąt nach. dachu40°
Koszty budowy
- Stan surowy152081 zł
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
