Helios wariant D

6 440 zł

Projekt domu Helios wariant D

Autor projektu:MG Projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
6 440 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa164.25 m²
  • KondygnacjePiętrowy
  • GarażDwustanowiskowy
  • Kąt nach. dachu25°
  • Odbicie lustrzaneNie
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Wariant domku z większym garażem, dodatkowym pomieszczeniem gospodarczym za kotłownią, zmienionym kątem nachylenia dachu na 25 stopni i ze zmienionym dachem nad garażem na kopertowy.

Projekt domu Helios to uroczy piętrowy domek dla cztero-pięcioosobowej rodziny. Jest to propozycja dla Inwestorów lubiących domy w nowoczesnej architekturze, którzy nie rezygnują z funkcjonalności i komfortu swojego domu. Piętrowa bryła budynku została przekryta czterospadowym dachem, a wbudowany częściowo garaż zwieńczono dachem płaskim. Dobrze dobrane detale architektoniczne, ciekawie rozmieszczone okna, drewniane i ceglane okładziny na ścianach - wszystko to tworzy atrakcyjny wygląd zewnętrzny domu. Wnętrze to otwarta część dzienna na parterze, z salonem, holem z ładnie wkomponowanymi schodami, jadalnią i kuchnią, oraz sypialnie na piętrze domu. Na parterze w domu Helios zaprojektowano dodatkowy pokój - gabinet lub sypialnię gościnną, oraz garaż z kotłownią. Na piętrze znajduje się apartament rodziców z własną łazienką i garderobą, sypialnie dziecięce z łazienką, oraz dodatkowy pokój. Pracownia posiada wersję odbicia lustrzanego projektu domu Helios. Zapraszamy!


Konstrukcja

  • Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian 20 cm
  • StropTeriva
  • Elewacje tynk cienkowarstwowy, płytki klinkierowe, deski elewacyjne
  • Pokrycie dachudachówka

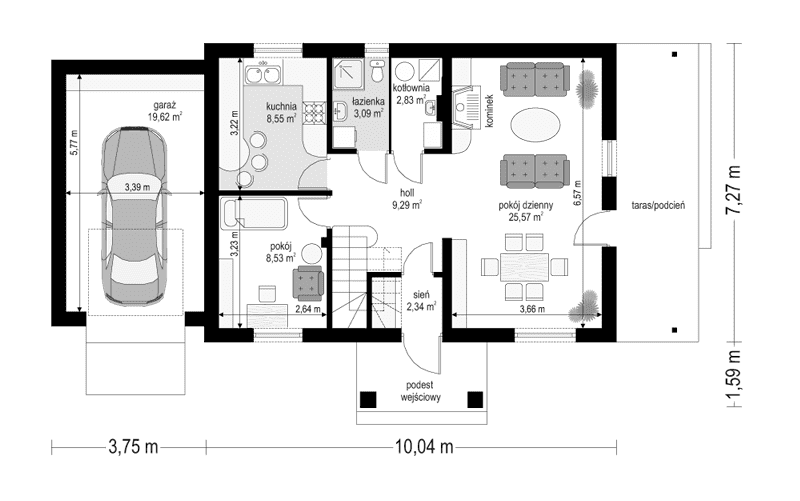

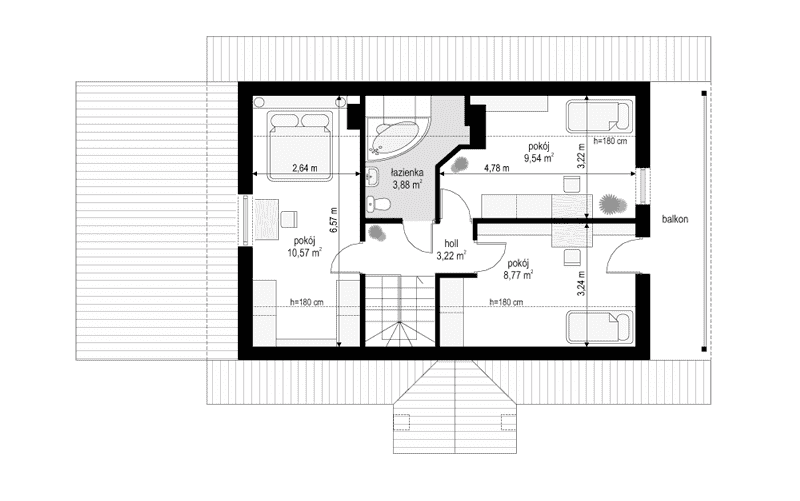

Rzuty

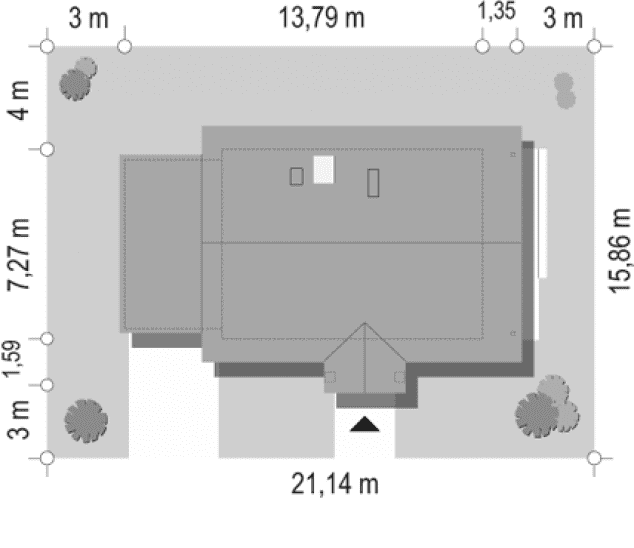

sytuacja

Rzut projektu Helios wariant D - sytuacja

sytuacja

Rzut projektu Helios wariant D - sytuacja

Dane techniczne

  • Powierzchnia użytkowa164.25 m²
  • Powierzchnia netto176.54 m²
  • Powierzchnia zabudowy161.82 m²
  • KominekTak
  • Liczba łazienek3
  • Liczba pokoi6
  • Powierzchnia dachu239.81 m²
  • Kubatura1001 m³
  • Długość domu15 m
  • Szerokość domu12 m
  • Wysokość domu8.5 m
  • Minimalne wymiary działki23.8 x 20.62m
  • GarażDwustanowiskowy
  • Kąt nach. dachu25°

Koszty budowy

  • Stan surowy190869 zł
  • Stan surowy zamknięty279157 zł
  • Koszt wykończenia298703 zł
  • Koszt instalacji79950 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych.
  • Zmianę obrysu wewnętrznego ścian zewnętrznych.
  • Zmianę układu ścian wewnętrznych działowych.
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
  • Likwidację lub dodanie dowolnej ilości:
    • lukarn,
    • wykuszy,
    • podcieni,
    • balkonów,
    • loggii,
    • kolumn,
    • pilastrów,
    • ganków,
    • werand.
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
  • Zmianę rodzaju pokrycia dachowego.
  • Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
