Projekt domu RIO 2 pompa ciepła, rekuperacja

Name: RIO 2 pompa ciepła, rekuperacja
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: rio-2-pompa-ciepla-rekuperacja-1
Price: 4899.00 PLN
Availability: InStock

RIO 2 pompa ciepła, rekuperacja - wizualizacja 2

RIO 2 pompa ciepła, rekuperacja - wizualizacja 3

RIO 2 pompa ciepła, rekuperacja - wizualizacja 4

RIO 2 pompa ciepła, rekuperacja - wizualizacja 5

RIO 2 pompa ciepła, rekuperacja - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 899 zł4 699 zł

Oszczędź: 200,00zł

Cena przed promocją: 4 899 zł

Promocja ważna do

27-05-2025

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa115.28 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu43°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Technologia tradycyjna:
- ściany zewnętrzne murowane grubości 30cm
- ocieplenie styropian

- ściany wewnętrzne nośne gr. 30 cm i działowe gr. 15 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- konstrukcja więźby dachowej drewniana

- pokrycie dachu: dachówka ceramiczna

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

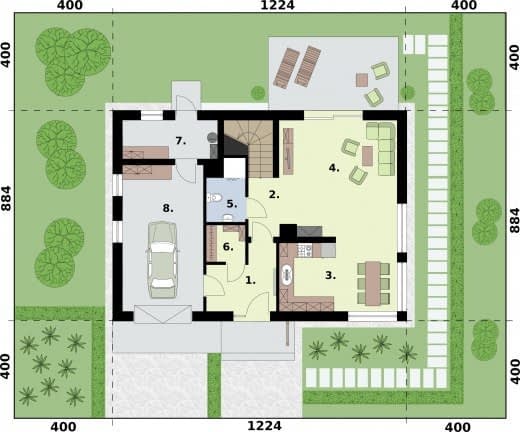

Rzut przyziemia

1. Wiatrołap6.25
2. Komunikacja5.1
3. Kuchnia z aneksem jadalnym13.27
4. Salon22.24
5. Wc3.42
6. Garderoba / Pom. gosp.2.29
7. Kotłownia5.97
8. Garaż19.42

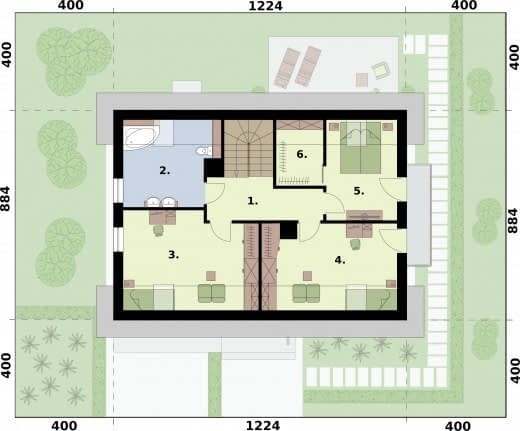

Rzut poddasza

1. Komunikacja9.51
2. Łazienka9.37
3. Pokój16.62
4. Pokój14.39
5. Sypialnia9.32
6. Garderoba3.5

Dane techniczne

Powierzchnia użytkowa115.28 m²
Powierzchnia zabudowy108.2 m²
Liczba pokoi14
Powierzchnia dachu180 m²
Kubatura686.91 m³
Wysokość domu8.57 m
PoddaszeUżytkowe
Minimalne wymiary działki20.24 x 16.84m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu43°

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
