Projekt domu Riva

Name: Riva
Brand: Quattro Sp. z o.o.
SKU: riva-4
Price: 4195.00 PLN
Availability: InStock

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 195 zł3 895 zł

Oszczędź: 300,00zł

Cena przed promocją: 4 195 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa144.9 m²
Kondygnacje
GarażBez garażu
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

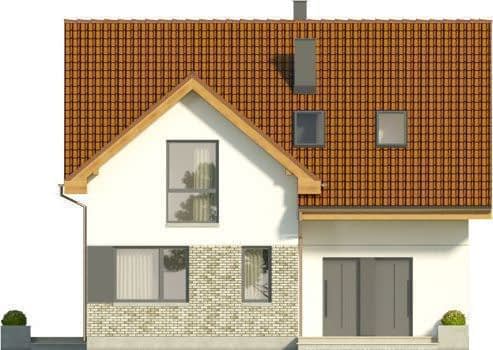

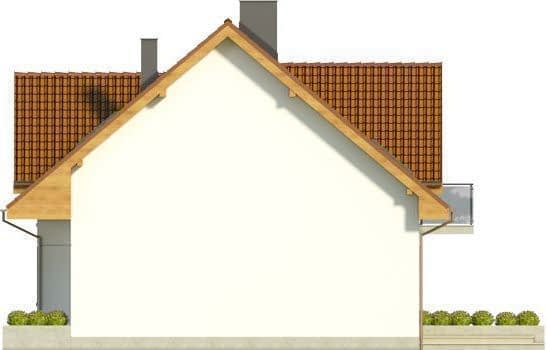

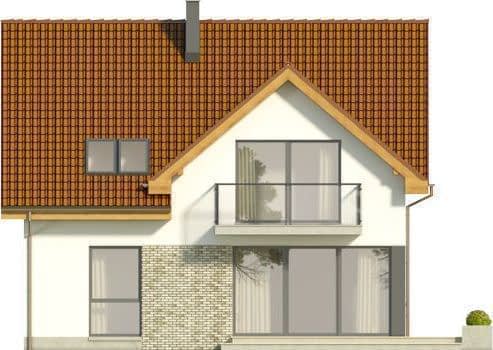

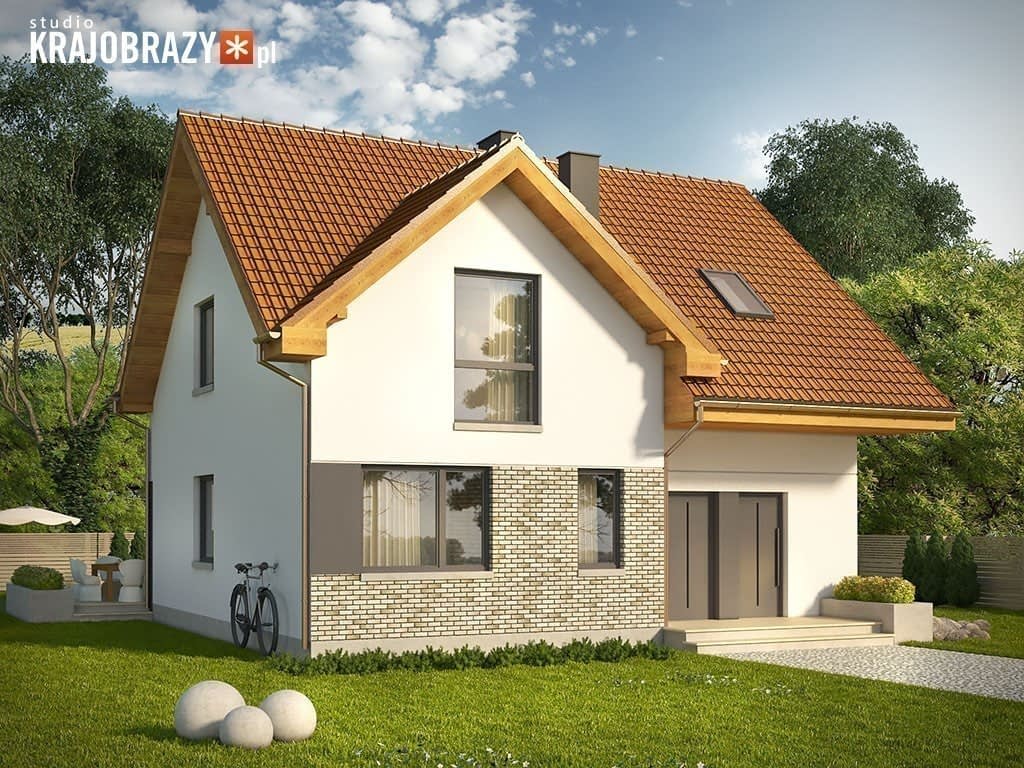

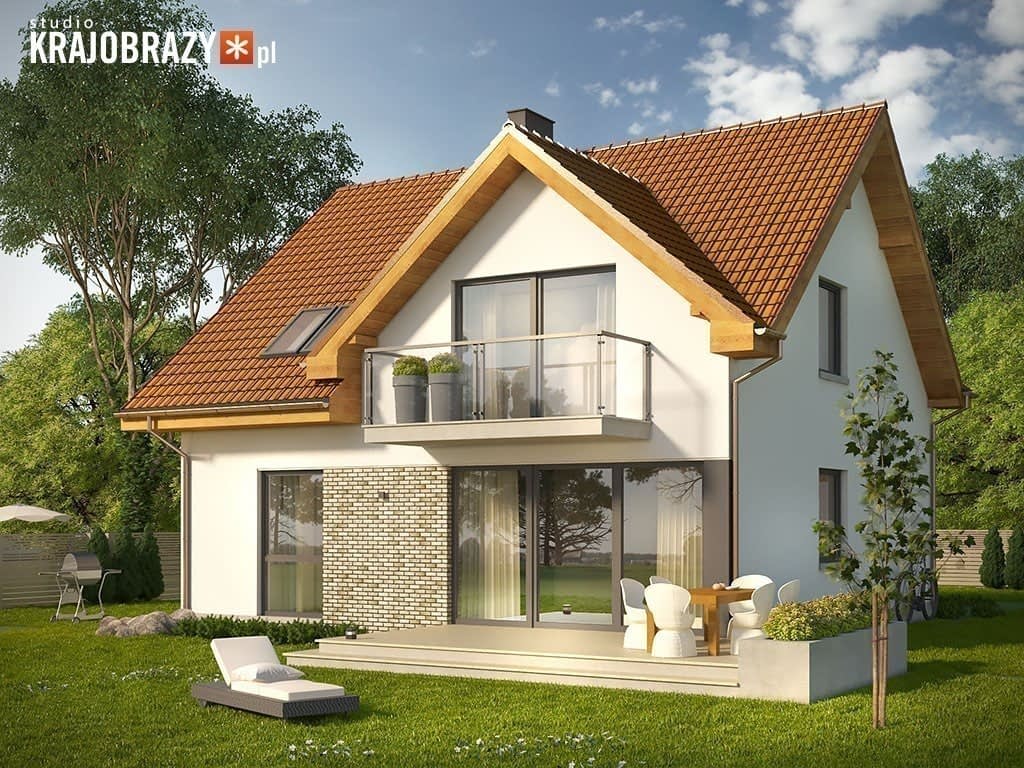

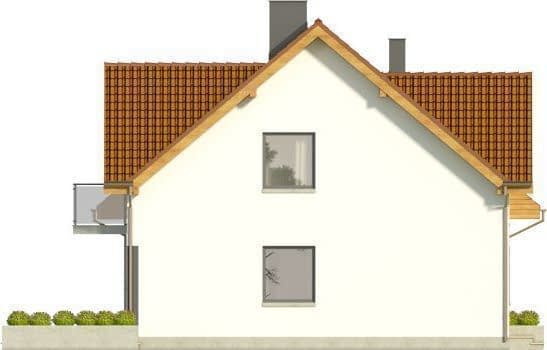

RIVA to projekt domu jednorodzinnego dwulokalowego, krytego dachem dwuspadowym z efektownymi szczytami w obrębie elewacji frontowej oraz tylnej. Budynek posiada nowoczesną stylistykę dzięki dużym oknom i oszczędnemu detalowi; ładnym dopełnieniem całości są szklane balustrady. Dodatkowym materiałem, jaki pojawił się na fragmentach elewacji, są płytki klinkierowe.Każdy z lokali zajmuje osobną kondygnację, zachowują jednak podobny układ pomieszczeń. W każdym z lokali przewidziano salon z jadalnią i częścią kuchenną, dwa pokoje sypialne oraz łazienkę. Znacznym udogodnieniem są osobne wejścia do każdego z mieszkań. Domek zakupić można w wersji standardowej oraz w odbiciu lustrzanym.

Rzuty

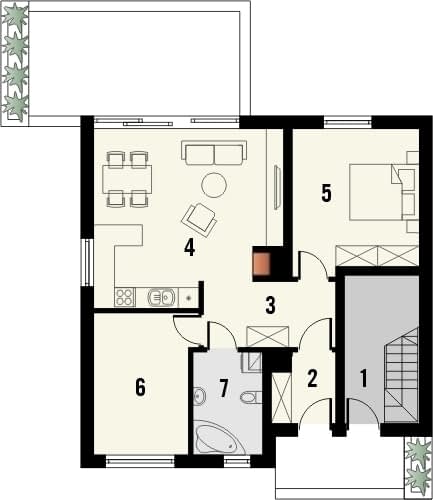

Parter

1. klatka schodowa9.2
2. wiatrołap3.5
3. hall7.2
4. pokój dzienny z kuchnią25.9
5. pokój14.9
6. pokój11.4
7. łazienka5.9

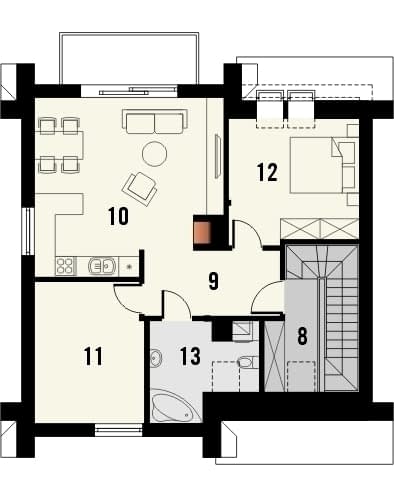

Piętro

8. klatka schodowa3.9
9. hall7.5
10. pokój dzienny z kuchnią24.7
11. pokój12.1
12. pokój12.1
13. łazienka6.6

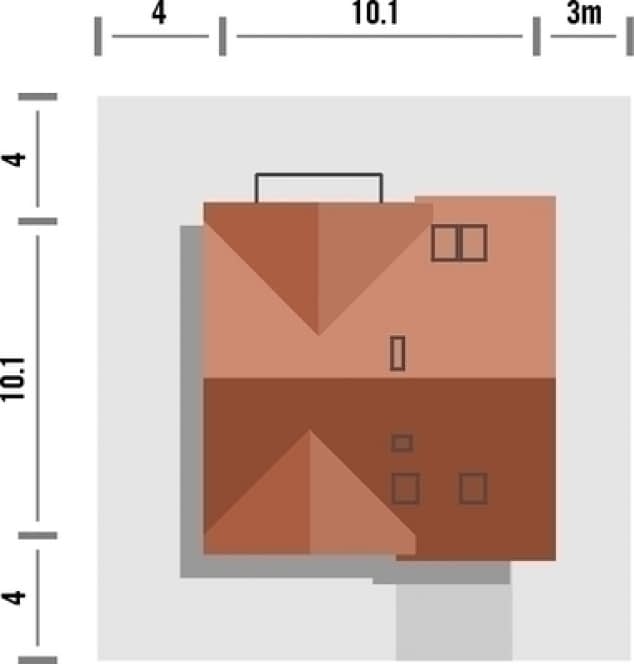

Rzut na działce

Dane techniczne

Powierzchnia użytkowa144.9 m²
Powierzchnia zabudowy100 m²
Kubatura689 m³
Wysokość domu8.7 m
Minimalne wymiary działki18.1 x 17.1m
GarażBez garażu
Kąt nach. dachu40°

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.

Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.

Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
