Projekt domu Studio 57
Rabat -250 zł
+2
- Typ projektuWolnostojący
- Powierzchnia użytkowa126.3 m²
- Kondygnacje
- GarażBez garażu
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

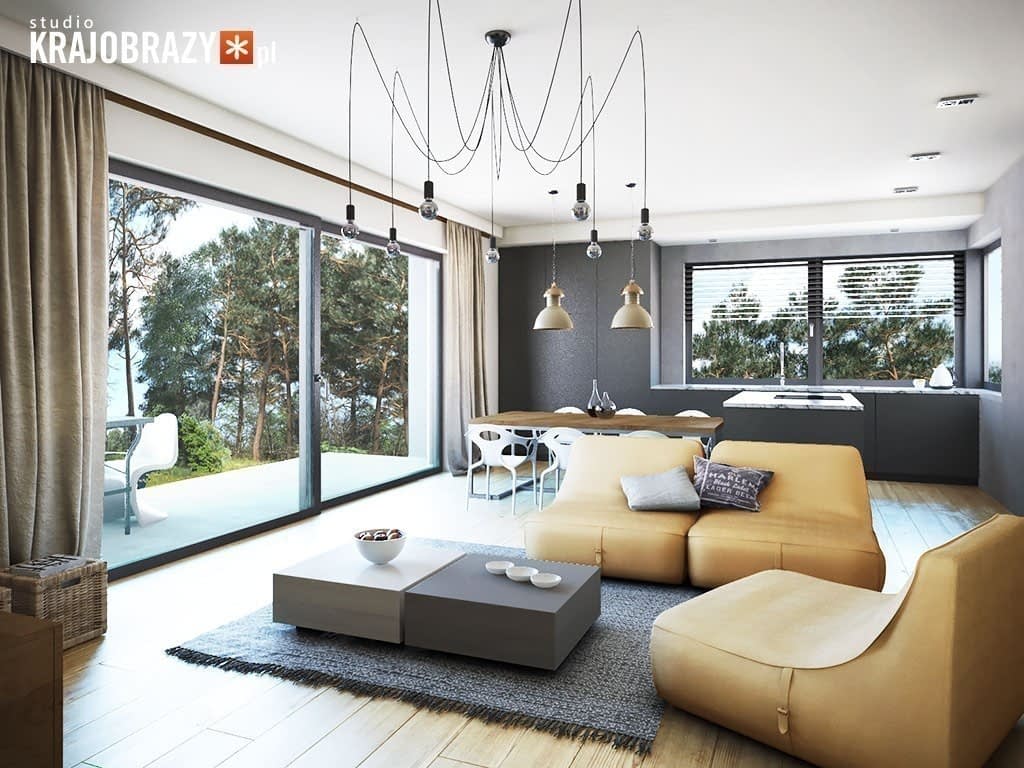

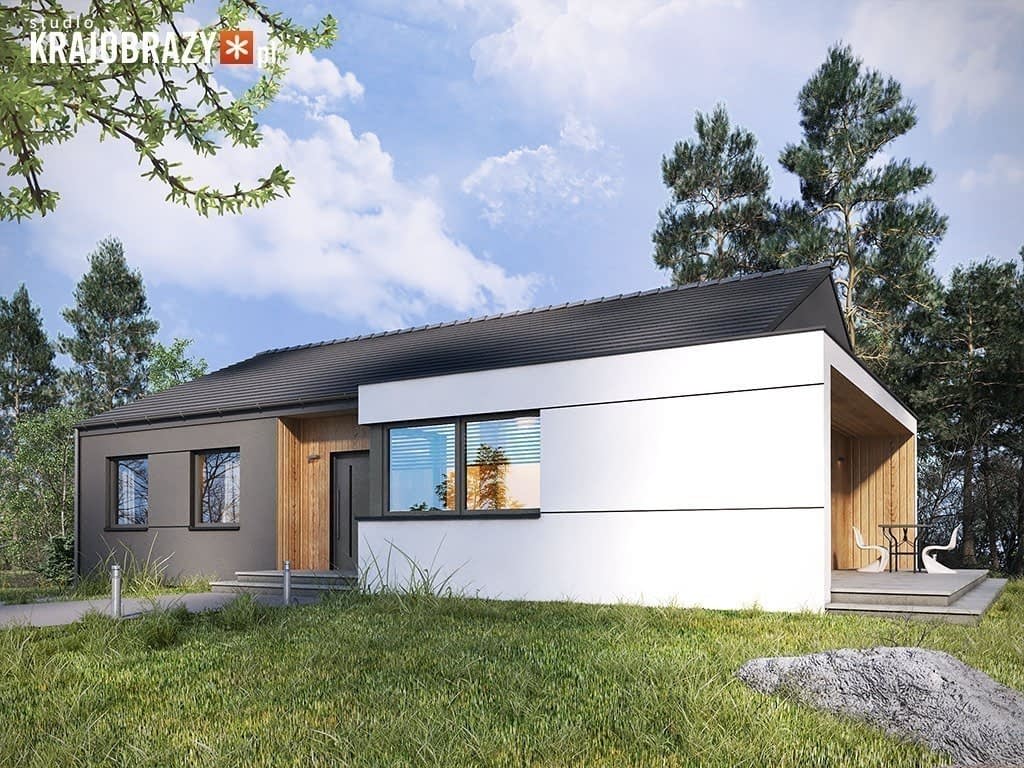

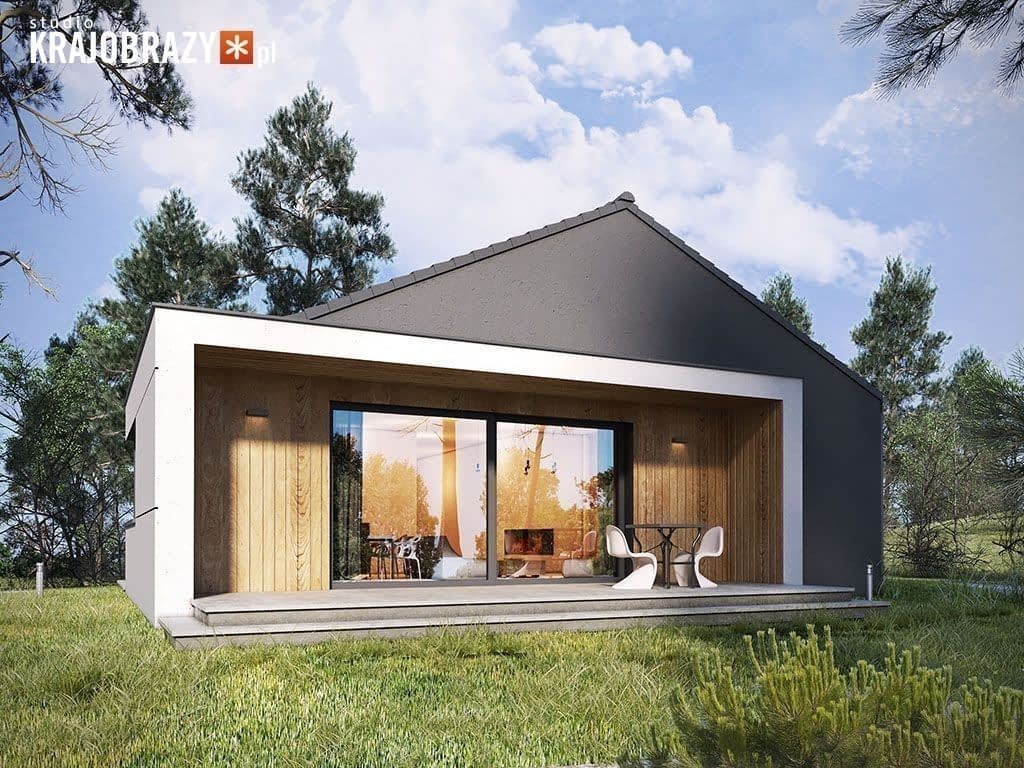

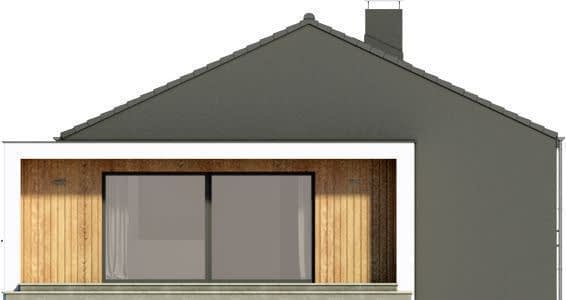

Projekt domu parterowego Studio 57 - nowoczesny budynek wolnostojący bez garażu z charakterystyczną ramą nad tarasem przy salonie. Dzięki umiejscowieniu okien w pokoju dziennym w ścianie bocznej, domek ten możemy także z powodzeniem wpasować na działkę z dojazdem od południa. Program funkcjonalny tej nowoczesnej parterówki obejmuje trzy sypialnie i dodatkowy pokój dostępny z dziennego. Może mieć on dowolną funkcję, np. mieścić domowe kino, albo być użytkowanym jako gabinet. Sama strefa dzienna ma otwarty plan z kuchnią z wyspą i dużym stołem jadalnianym. W domu nie zabrakło też miejsca na szafy wbudowane, wydzieloną garderobą oraz spiżarnią. Jest więc nie tylko nowoczesny stylistycznie, ale też bardzo praktyczny w środku.Rzuty

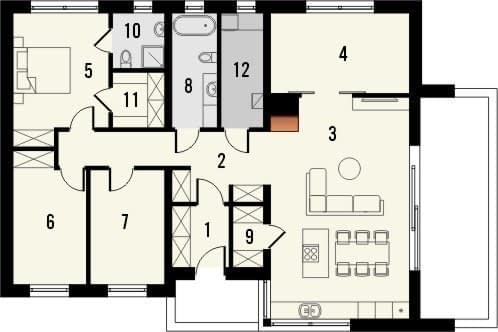

Parter
- 1. wiatrołap4.3
- 2. hall12.6
- 3. pokój dzienny z kuchnią37.7
- 4.pokój13.7
- 5. pokój14.5
- 6. pokój10.5
- 7. pokój11.3
- 8. łazienka6.4
- 9. spiżarnia2.3
- 10. łazienka3.5
- 11. garderoba3.5
- 12. pom. gospodarcze6

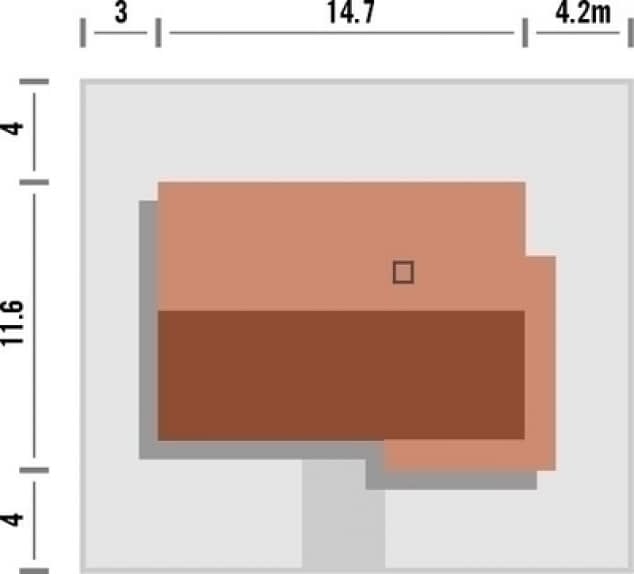

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa126.3 m²
- Powierzchnia zabudowy167.1 m²
- Kubatura715 m³
- Wysokość domu5.8 m
- Minimalne wymiary działki21.9 x 19.6m
- GarażBez garażu
- Kąt nach. dachu25°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
