Projekt domu Szafir z garażem
Rabat -250 zł
+1
- Typ projektuWolnostojący
- Powierzchnia użytkowa158.3 m²
- Kondygnacje
- GarażJednostanowiskowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

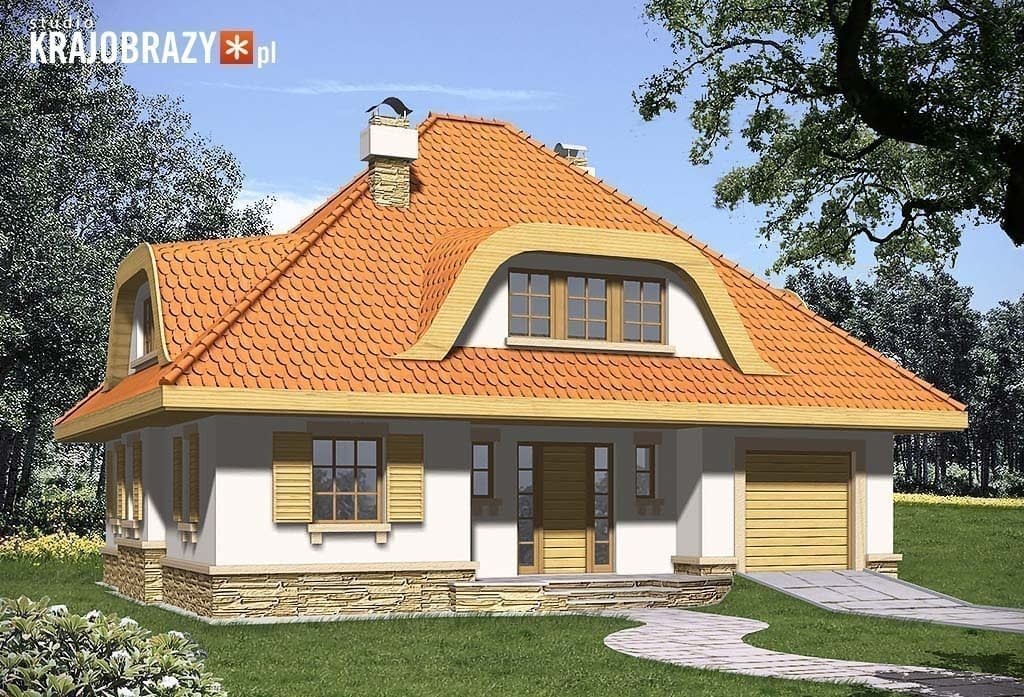

Przedstawiamy projekt Szafir, symetryczny dom z charakterystycznym dachem z lukarnami w kształcie wolego oka. Budynek nie ma podpiwniczenia, a garaż wbudowany w parterze pomieści jedno auto. Najbardziej reprezentacyjną częścią domu jest parter, gdzie przez szeroki hall ze schodami wchodzi się do salonu połączonego z jadalnią. Kuchnia została oddzielona jedynie wysokim barem ze stołkami, co jeszcze bardziej optycznie powiększa wnętrze. Główna część pokoju dziennego jest dwukondygnacyjna; widać ją także z antresoli będącej jednocześnie częścią komunikacji na poddaszu. Na antresoli wstawić można dodatkowy komplet wypoczynkowy albo np. stół do bilarda. Wszystkie trzy sypialnie na drugiej kondygnacji mają klasyczne okna w lukarnach, a także udało się zmieścić osobne garderoby przy dwóch z nich. Widna łazienka to swoisty pokój kąpielowy; oprócz armatury sanitarnej można tu umieścić nawet fotel i toaletkę. Projekt gotowy jest przygotowany także w odbiciu lustrzanym.Rzuty

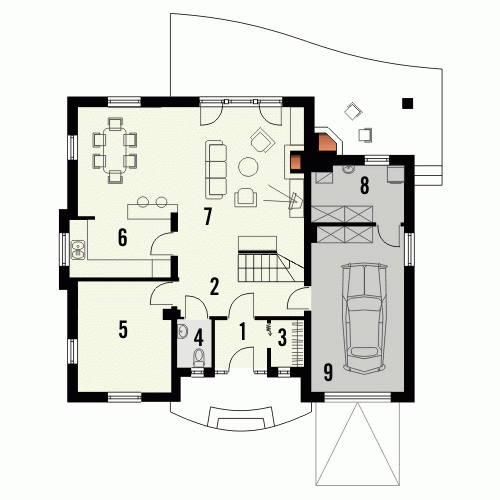

Parter
- 1. wiatrołap3.2
- 2. hall10.1
- 3. garderoba2
- 4. wc2
- 5. pokój13.1
- 6. kuchnia13.7
- 7. pokój dzienny30.2
- 8. pom. gospodarcze6.8
- 9. garaż19.9

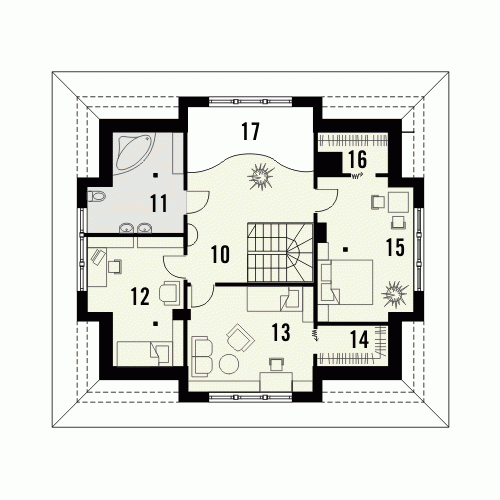

Piętro
- 10. antresola16.8
- 11. łazienka9.5
- 12. pokój13
- 13. pokój16.3
- 14. garderoba3.1
- 15. pokój16.1
- 16. garderoba2.4

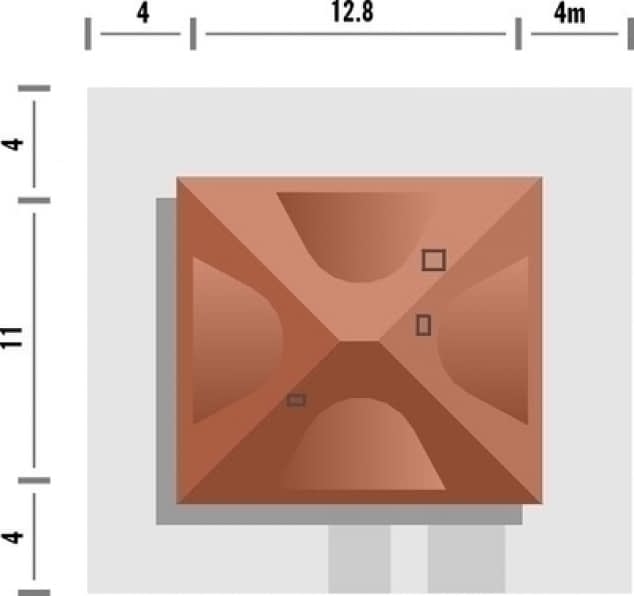

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa158.3 m²
- Powierzchnia zabudowy137.9 m²
- Kubatura780 m³
- Wysokość domu9.36 m
- Minimalne wymiary działki20.8 x 19m
- GarażJednostanowiskowy
- Kąt nach. dachu43°
Koszty budowy
- Stan surowy202437 zł
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
