Projekt domu TRYPOLIS 5 szkielet drewniany
Rabat -100 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa127.05 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.
Główną konstrukcję nośną stanowić będą: ławy, stopy i wieńce z betonu klasy C20/25 (dawne B25) i stali RB 500W (A) oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, słupy drewniane, dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej, płatwiowo-kleszczowej. Drewno użyte do wykonania konstrukcji powinno być klasy co najmniej C-24 i o wilgotności nie większej niż 18%.
Rzuty

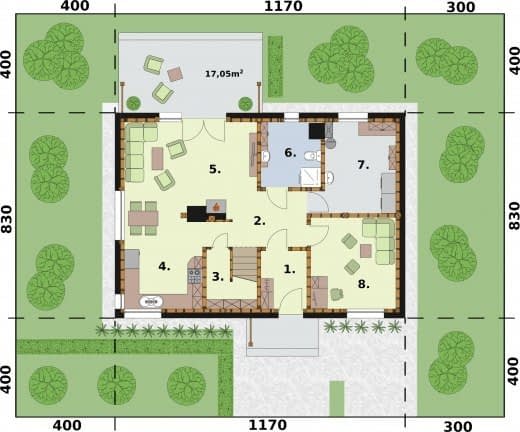

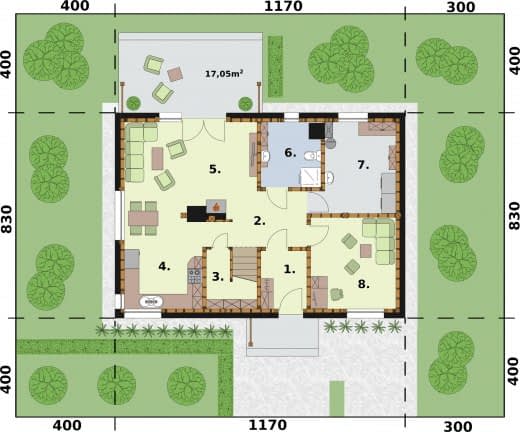

Rzut przyziemia
- 1. Wiatrołap4.25
- 2. Komunikacja6.65
- 3. Pomieszczenie gospodarcze1.19
- 4. Kuchnia z jadalnią12.6
- 5. Pokój dzienny19.28
- 6. Łazienka5.95
- 7. Kotłownia/pralnia10.93
- 8. Gabinet12.53

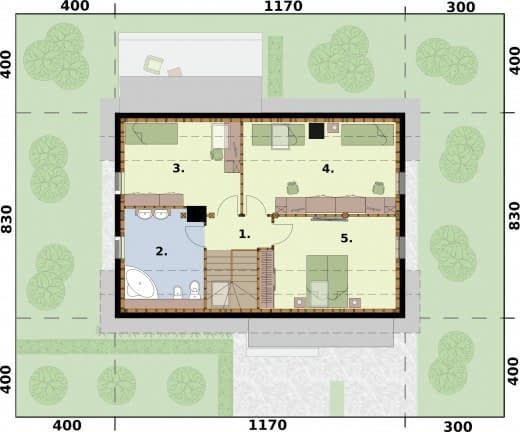

Rzut poddasza
- 1. Komunikacja3.5
- 2. Łazienka9.07
- 3. Pokój11.23
- 4. Pokój16.21
- 5. Pokój13.67
Dane techniczne
- Powierzchnia użytkowa127.05 m²
- Powierzchnia zabudowy97.11 m²
- Liczba pokoi13
- Powierzchnia dachu160 m²
- Kubatura640.6 m³
- Wysokość domu7.96 m
- PoddaszeUżytkowe
- Minimalne wymiary działki16.3 x 18.7m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
