Projekt domu Viking wariant B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 990 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa151.79 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu45°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Wariant domu ze zlikwidowanym garażem, który zamieniono na pomieszczenie gospodarcze, rolety w oknach, dostosowany do NF40.

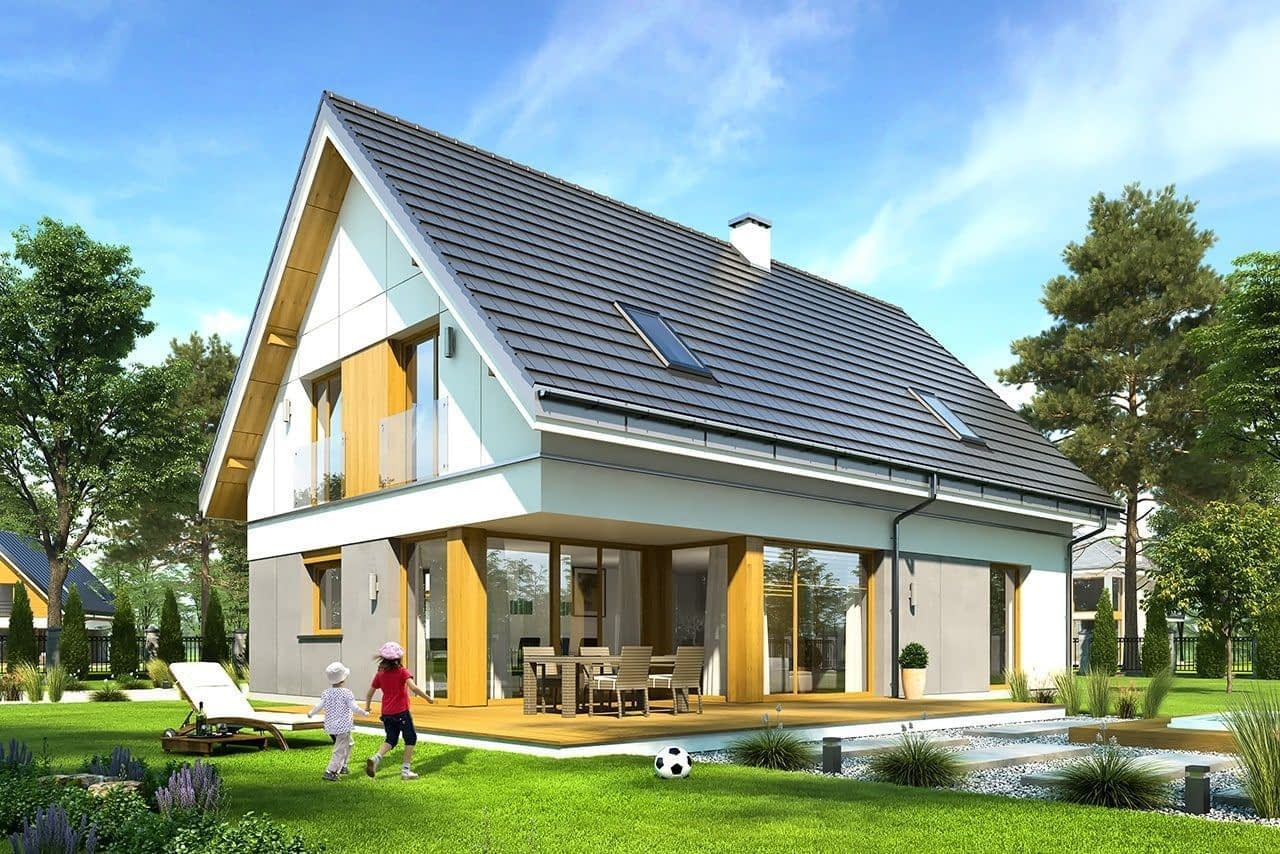

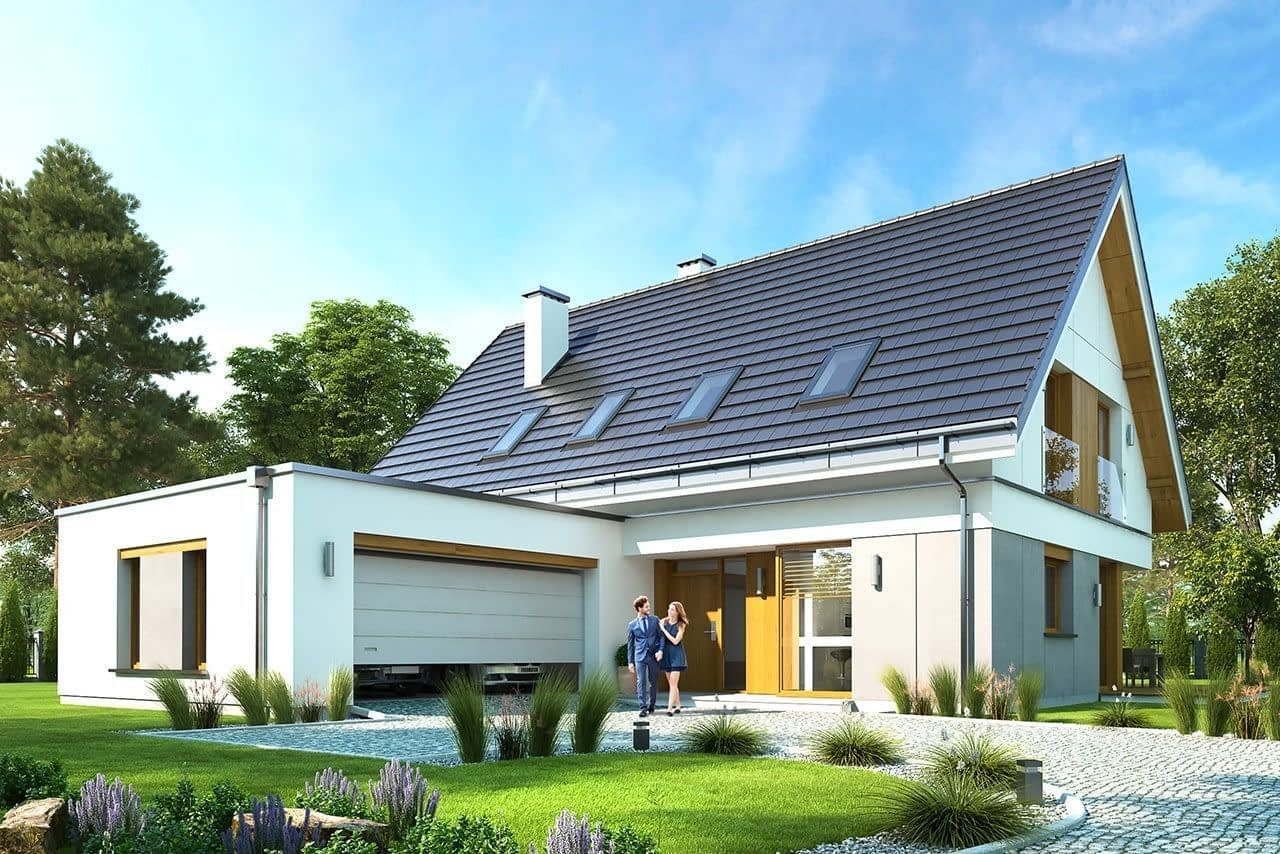

Projekt domu Viking to podstawowa bazowa wersja projektu z serii domów Viking. Jest to projekt parterowego budynku z poddaszem użytkowym, dla rodziny 4-6 osobowej. Dom o prostej nowoczesnej bryle, energooszczędny, zbudowany na planie prostokąta, przykrytego dwuspadowym symetrycznym dachem, z dobudowanym parterowym garażem. Projekt domu Viking, dzięki odpowiedniemu rozplanowaniu pomieszczeń i otworów okiennych i drzwiowych, nadaje się zarówno na działkę z drogą naprzeciwko wejścia ( równoległą do kalenicy ), jak i na działkę z wjazdem od południa ( wówczas wjazd znajduje się naprzeciwko wrót garażowych ). Nowoczesna architektura i funkcjonalne wnętrze przypadną do gustu osobom ceniącym rozsądek i maksymalny efekt w architekturze z zastosowaniem minimalistycznych środków. Front Vikinga zaakcentowany jest dużym przeszkleniem kuchni, oraz podcieniem z wejściowymi drzwiami z bocznym naświetlem. Ściany frontowa i garażowa tworzą wejściowo-wjazdowy placyk –dziedziniec. Dzięki takiemu rozwiązaniu przed domem znajdzie się sporo miejsca na wygodny podjazd, parking, oraz reprezentacyjną zieleń. Z tyłu domu królują duże przeszklenia salonu i jadalni otwierające wnętrze parteru na ogród, oraz wygodny podcień będący zadaszeniem części tarasu. Wnętrze podzielono część dzienną i gospodarczą na parterze, oraz sypialnie na poddaszu. Na parterze zaprojektowano jednoprzestrzenne wnętrze salonu, jadalni i holu, z częściowo otwartą na jadalnię kuchnią ze spiżarką. Obok salonu znajduje się dodatkowy pokój : gabinet lub sypialnia gościnna i łazienka, a obok schodów przechodzimy do części gospodarczej, z pomieszczeniem gospodarczym, kotłownią i dwustanowiskowym garażem. Na poddaszu zaprojektowano dwie duże sypialnie dziecięce z szafami wbudowanymi, łazienkę, pralnię, oraz osobny apartament rodziców, z dwiema garderobami i oddzielną dużą łazienką. Dom jest bardzo wygodny i komfortowy. Jednocześnie jego prosta bryła i konstrukcja pozwoli na sprawną w niedrogą budowę, a energooszczędne rozwiązania i zwartość bryły budynku - na niewysokie koszty utrzymania domu. Projekt domu Viking dostępny jest w odbiciu lustrzanym jak i w kilku innych wersjach np. z garażem jednostanowiskowym i zwężoną bryłą główną (projekt domu Viking 2), bez garażu (projekt domu Viking 3), z zadaszeniem nad garażem (projekt domu Viking 4), oraz największy (projekt domu Viking 5) Dom można łatwo dostosować do standardu NF40. Zapraszamy.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
Stropmonolityczny
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka ceramiczna

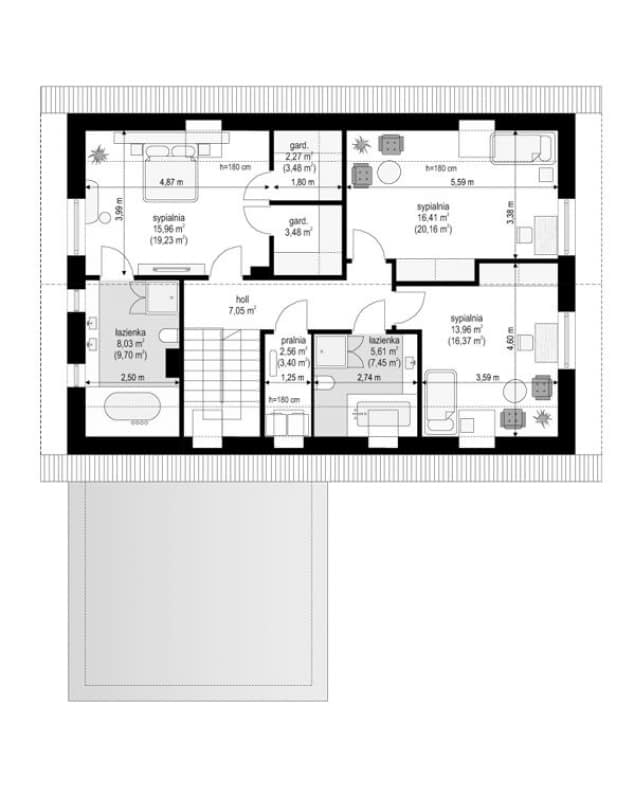

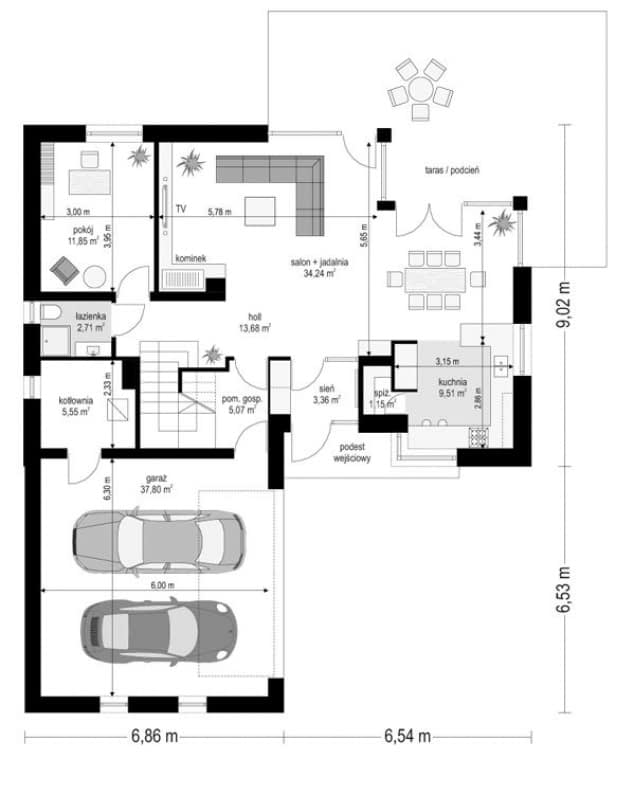

Rzuty

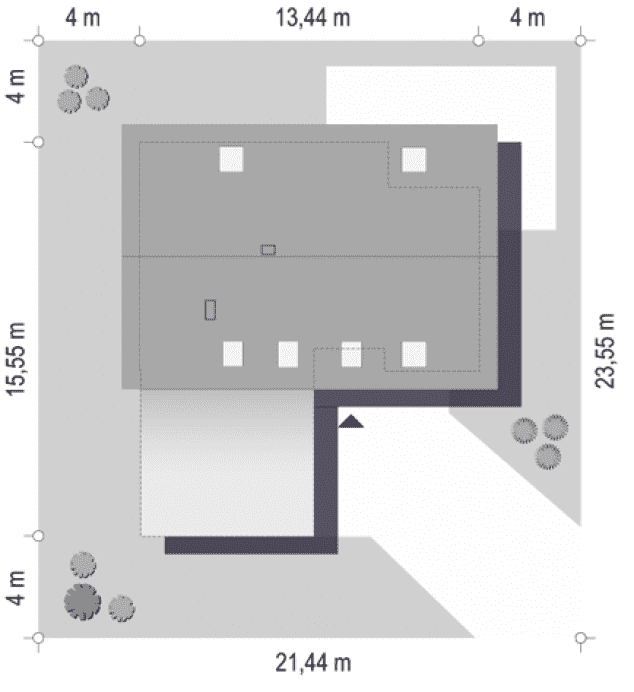

sytuacja

Dane techniczne

Powierzchnia użytkowa151.79 m²
Powierzchnia netto175.61 m²
Powierzchnia zabudowy130.05 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu210.58 m²
Kubatura759 m³
Długość domu15.55 m
Szerokość domu13.44 m
Wysokość domu9.14 m
Poddaszeużytkowe
Minimalne wymiary działki23.55 x 21.44m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu45°

Koszty budowy

Stan surowy120990 zł
Stan surowy zamknięty194753 zł
Koszt wykończenia211006 zł
Koszt instalacji58904 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,

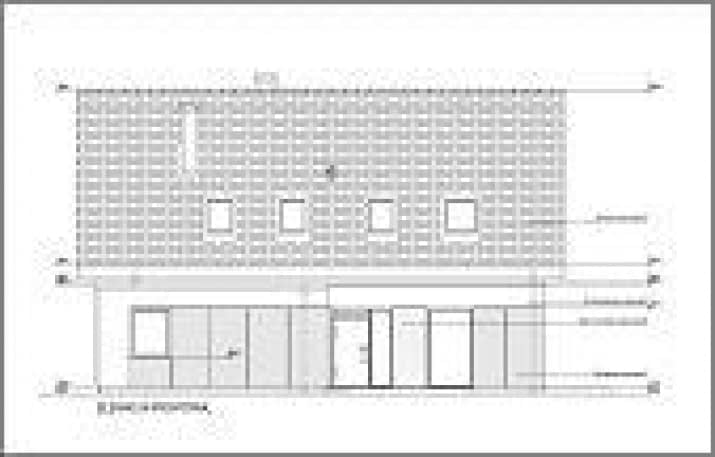

-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
