Projekt domu Wenecja 2G z garażem dwustanowiskowym

Name: Wenecja 2G z garażem dwustanowiskowym
Brand: Quattro Sp. z o.o.
SKU: wenecja-2g-z-garazem-dwustanowiskowym
Price: 4295.00 PLN
Availability: InStock

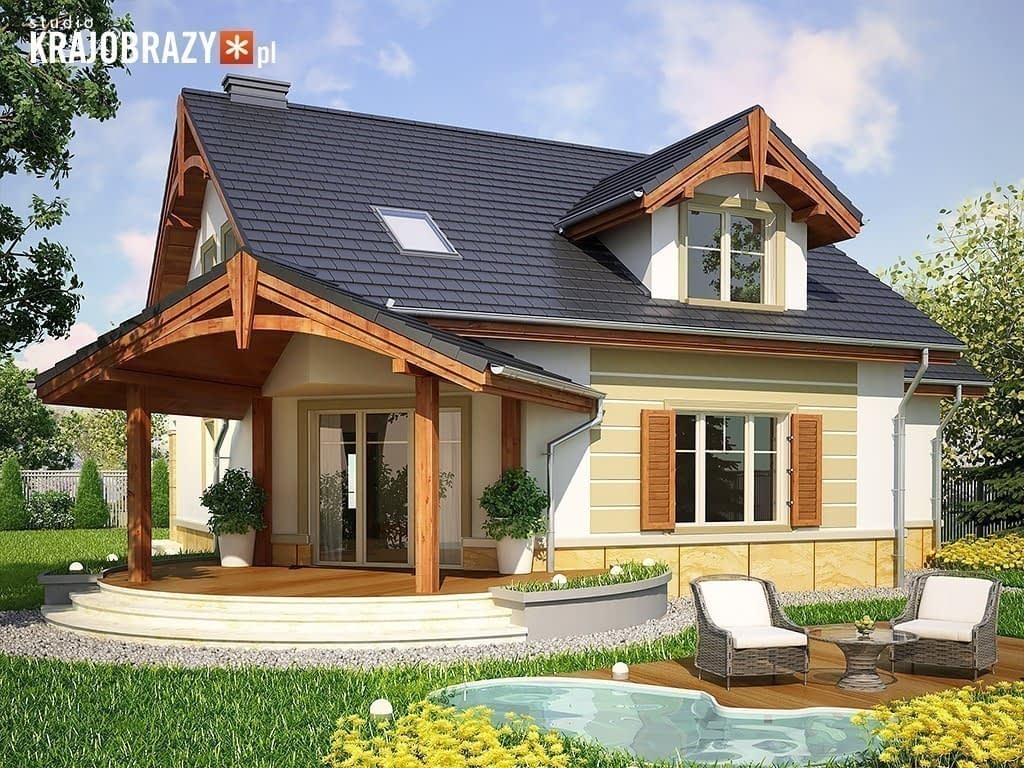

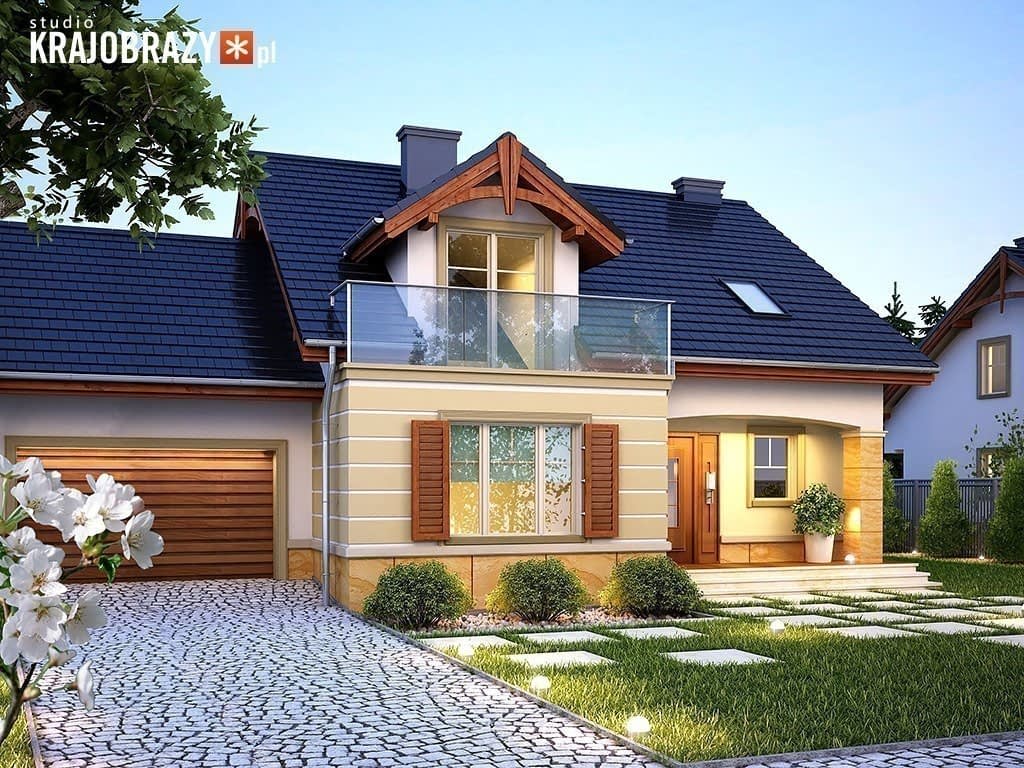

Wenecja 2G z garażem dwustanowiskowym - wizualizacja 2

Wenecja 2G z garażem dwustanowiskowym - wizualizacja 3

Wenecja 2G z garażem dwustanowiskowym - wizualizacja 4

Wenecja 2G z garażem dwustanowiskowym - wizualizacja 5

Wenecja 2G z garażem dwustanowiskowym - wizualizacja 6

Wenecja 2G z garażem dwustanowiskowym - wizualizacja 7

Wenecja 2G z garażem dwustanowiskowym - wizualizacja 8

Autor projektu:Quattro Sp. z o.o.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 295 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa145.7 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachDwuspadowy
Kąt nach. dachu35°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Projekt domu Wenecja w wariancie z podwójnym garażem i z nowoczesnym wykończeniem fasad. Dom o klasycznej bryle z dwuspadowym garażem. Atrakcyjnym elementem jest podcień nad wejściem oraz zadaszenie owalnego tarasu usytuowanego w narożniku budynku od strony ogrodu. Na parterze oprócz salonu, jadalni i kuchni znajduje się dodatkowy pokój oraz niemała łazienka z prysznicem. Piętro domu zajmują trzy sypialnie, z czego jedna z nich posiada własną łazienkę i garderobę. Zaprojektowano również łazienkę dostępną z korytarza oraz strych lub dodatkowy pokój. Projekt można nabyć także w odbiciu lustrzanym.

Rzuty

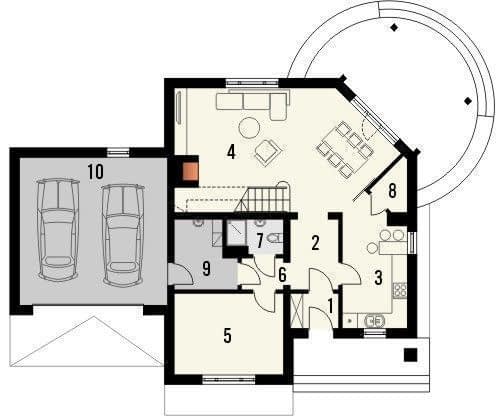

Parter

1. wiatrołap2.6
2. hall5.2
3. kuchnia11.2
4. pokój dzienny35.2
5. pokój13.5
6. hall 22
7. łazienka2.8
8. spiżarnia2
9. pom. gospodarcze6
10. garaż33.2

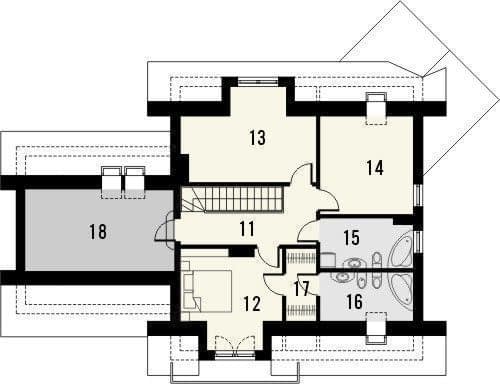

Piętro

11. hall10.4
12. pokój12.6
13. pokój14.5
14. pokój12.3
15. łazienka7.2
16.garderoba5.3
17. garderoba2.9
18. strych lub pokój18.3

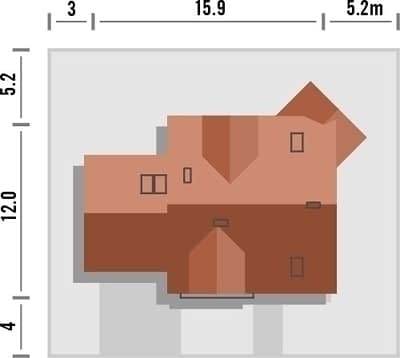

Rzut na działce

Dane techniczne

Powierzchnia użytkowa145.7 m²
Powierzchnia zabudowy161.9 m²
Kubatura840 m³
Wysokość domu8.21 m
Minimalne wymiary działki24.1 x 21.2m
GarażDwustanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu35°

Zawartość projektu

Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.

W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.

Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.

Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.

Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.

Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
