Projekt domu Willa Parterowa wariant E

Name: Willa Parterowa wariant E
Brand: MG Projekt
SKU: willa-parterowa-wariant-e
Price: 7940.00 PLN
Availability: InStock

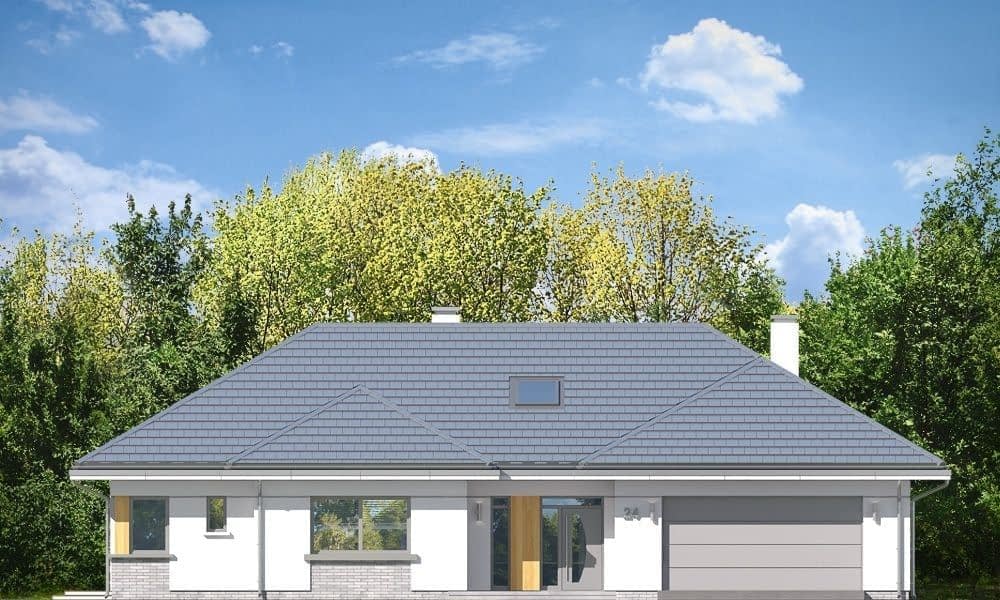

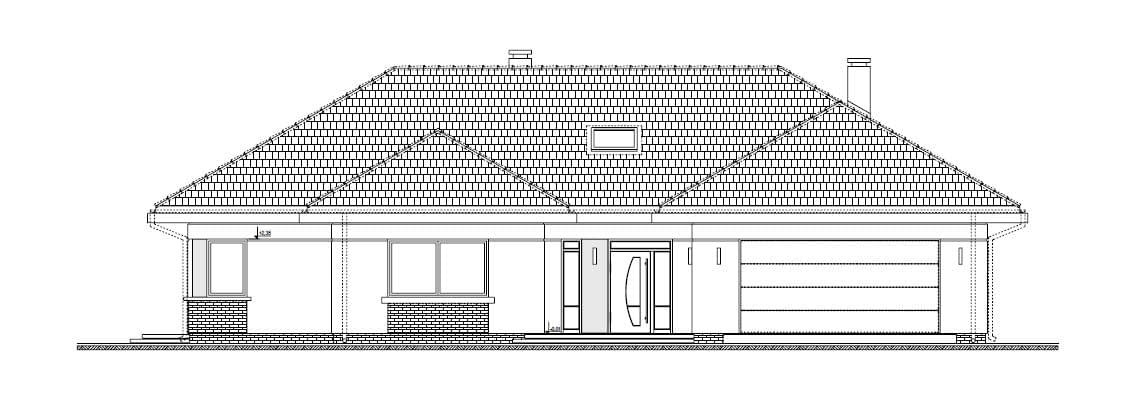

Projekt domu Willa Parterowa wariant E – elewacja frontowa 1

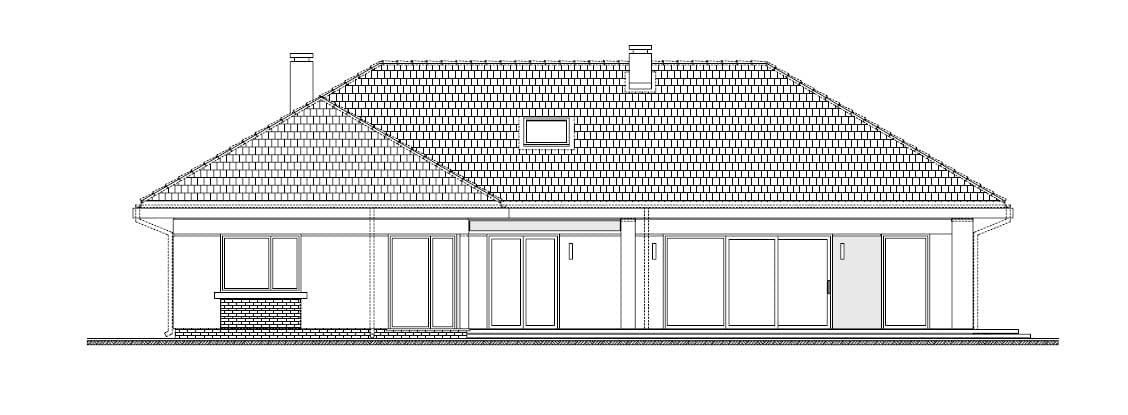

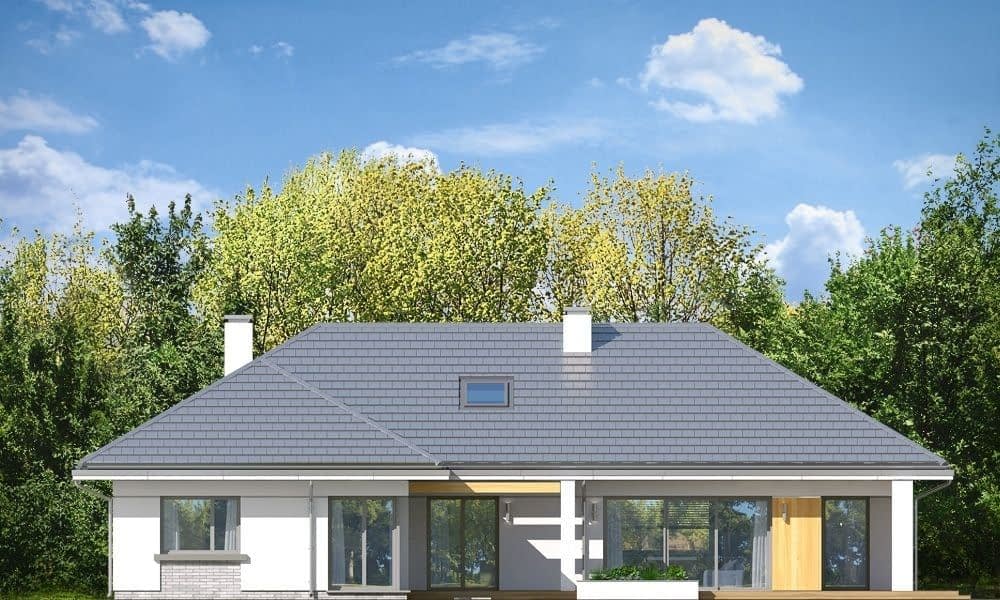

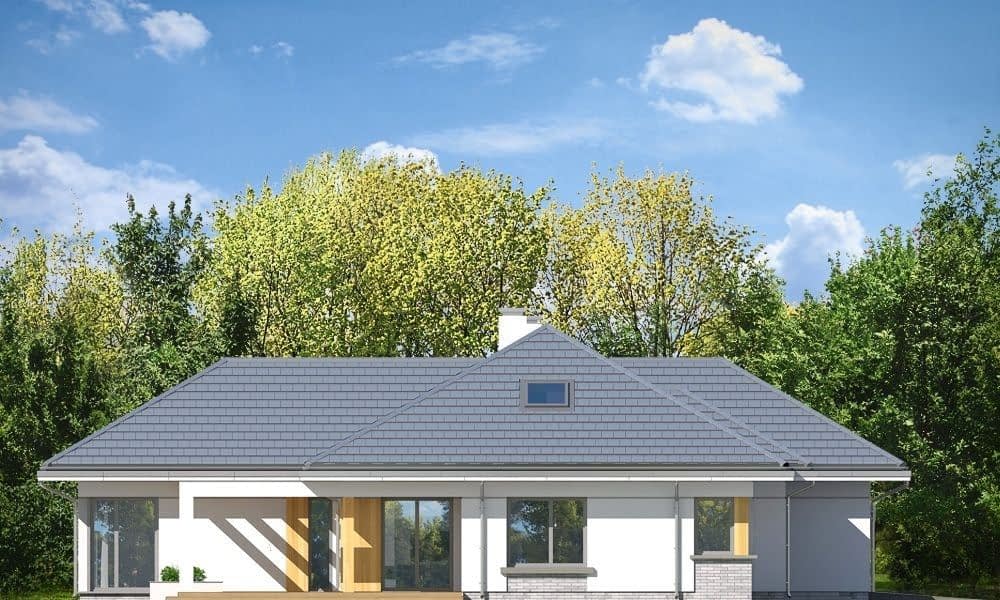

Projekt domu Willa Parterowa wariant E – elewacja ogrodowa 1

Projekt domu Willa Parterowa wariant E – elewacja frontowa 2

Projekt domu Willa Parterowa wariant E – elewacja ogrodowa 2

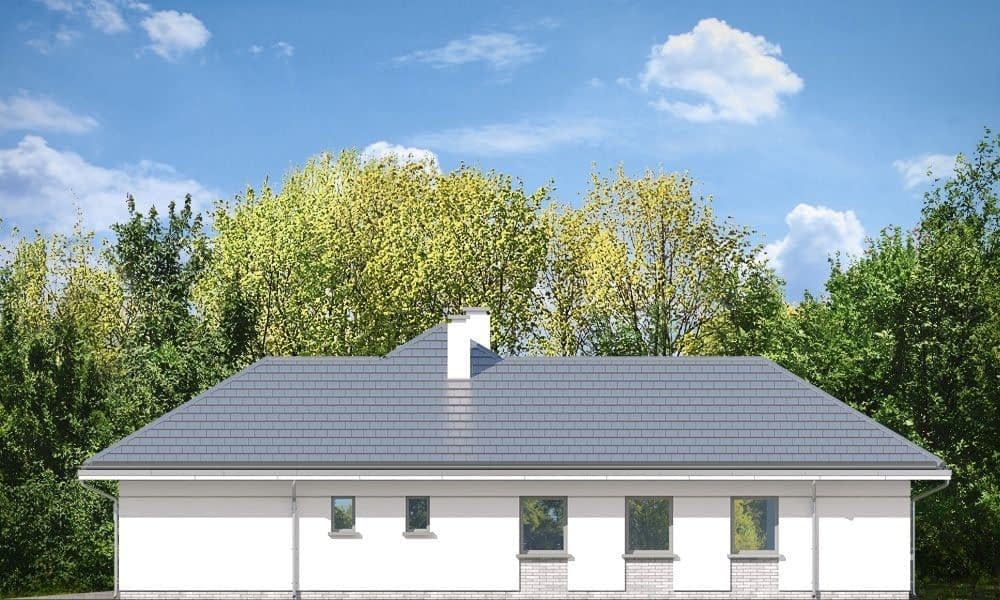

Projekt domu Willa Parterowa wariant E – elewacja boczna 1

Projekt domu Willa Parterowa wariant E – elewacja boczna 2

Projekt domu Willa Parterowa wariant E – widok bryły domu 1

Projekt domu Willa Parterowa wariant E – widok bryły domu 2

Projekt domu Willa Parterowa wariant E – widok bryły domu 3

Projekt domu Willa Parterowa wariant E – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

7 940 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa221.83 m²
KondygnacjeParterowy
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Willa Parterowa wariant E to dom o powierzchni użytkowej 221,83 m² z wydłużonym garażem, szerszymi schodami i przeprojektowanym poddaszem.

Zmiany

Garaż wydłużono, a pomieszczenia za nim zaprojektowano od nowa. Schody są szersze i wygodniejsze, a poddasze ma nowy układ.

Parametry

Dom ma 5 pokoi, 3 łazienki i kominek dla 5 osób. Garaż dwustanowiskowy ma 39,85 m². Dach wielospadowy 30°, wysokość 6,59 m.

wymiary budynku: 19,00 × 20,00 m
minimalna działka: 27,86 × 28,15 m
kubatura: 1073 m³

Potrzebujesz dłuższego garażu? Zamów projekt domu Willa Parterowa wariant E na wbudowie.pl.

Konstrukcja

Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych

Ściany zewnętrzne: ściany murowane - pustaki porotherm 25 + styropian

Strop: monolityczny betonowy

Elewacjetynk cienkowarstwowy

Pokrycie dachu: dachówka lub blachodachówka

Rzuty

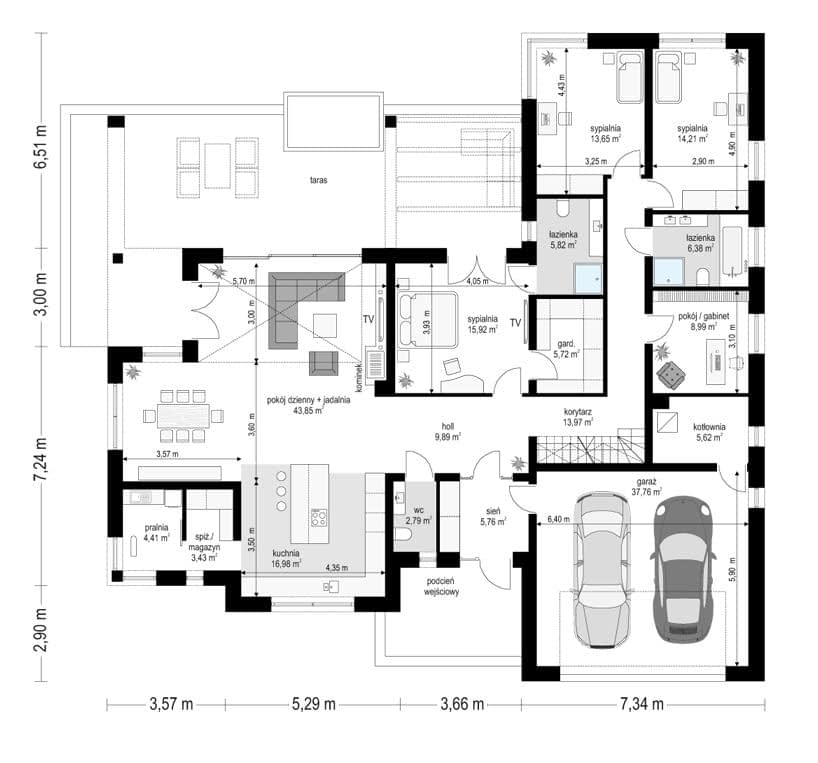

Parter

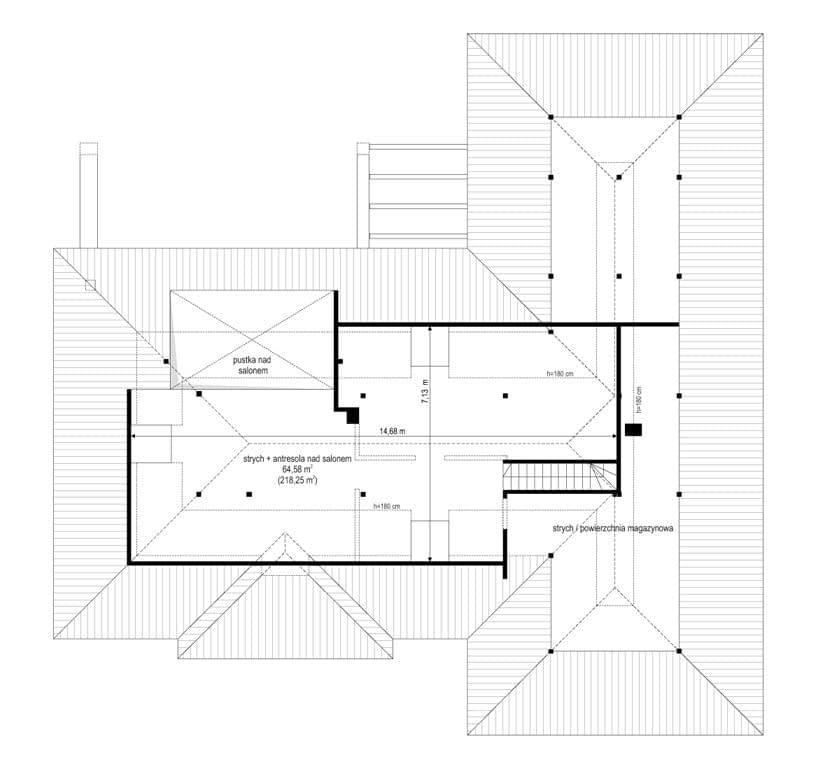

Strych

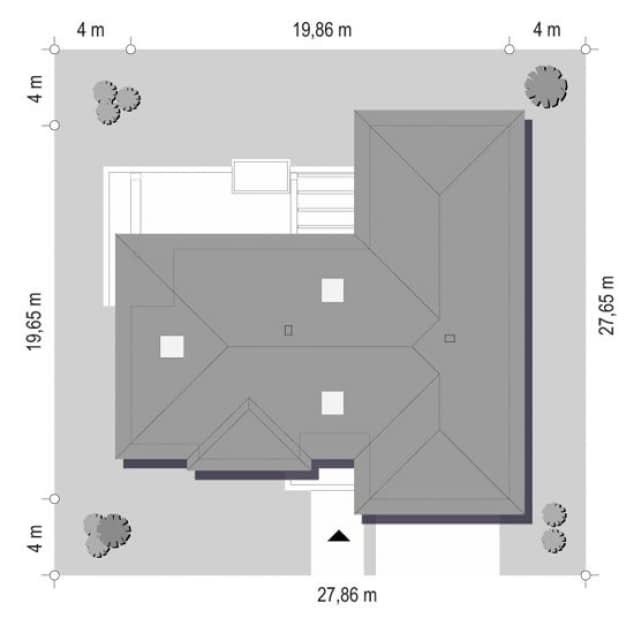

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa221.83 m²
Powierzchnia netto227.05 m²
Powierzchnia zabudowy267 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Powierzchnia dachu399.86 m²
Kubatura1073 m³
Długość domu20 m
Szerokość domu19 m
Wysokość domu6.59 m
Poddaszestrych
Energia pierwotna67.8 kWh/m²/rok
Energia końcowa60.2 kWh/m²/rok
Minimalne wymiary działki28.15 x 27.86m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu30°

Instalacja grzewcza

EUco19.5 kwH/m²/rok

Koszty budowy

Stan surowy zamknięty493547 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
