Projekt domu domek na Wierzbowej (021 ET)
+1
3 600 zł
Zadaj pytanie- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa112.72 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacji7 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Rzuty
Rzut parteru
- 1.1 Przedsionek3.32
- 1.2 Hol i korytarz9.44
- 1.3 Aneks kuchenny8.74
- 1.4 Pokój dzienny20.19
- 1.5 Pokój10.72
- 1.6 Łazienka2.63
- 1.7 WC1.18
- 1.8 Pom. techniczne7.07

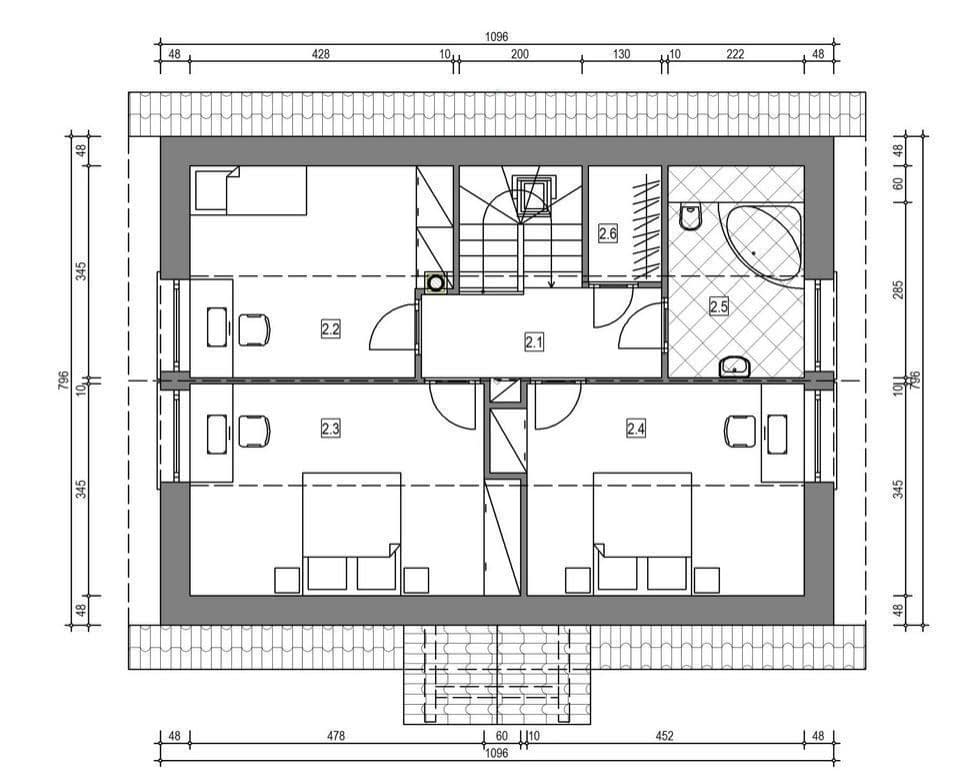

Rzut poddasza
- 2.1 Korytarz i schody9.63
- 2.2 Sypialnia 19.55
- 2.3 Sypialnia 212.20
- 2.4 Sypialnia 311.61
- 2.5 Łazienka5.37
- 2.6 Schowek1.07

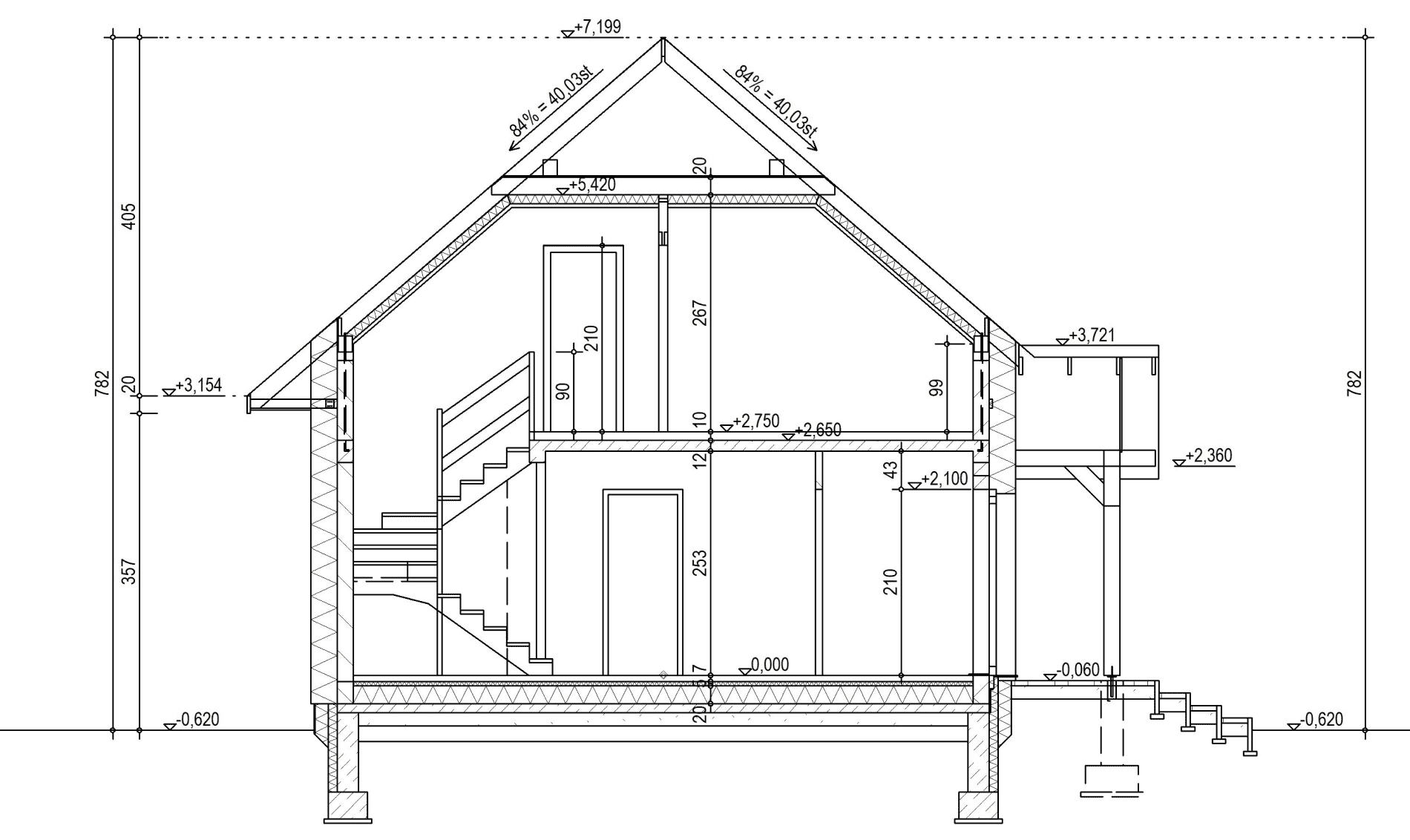

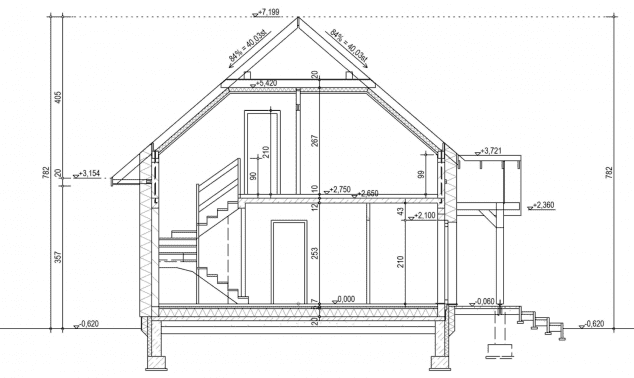

Przekrój

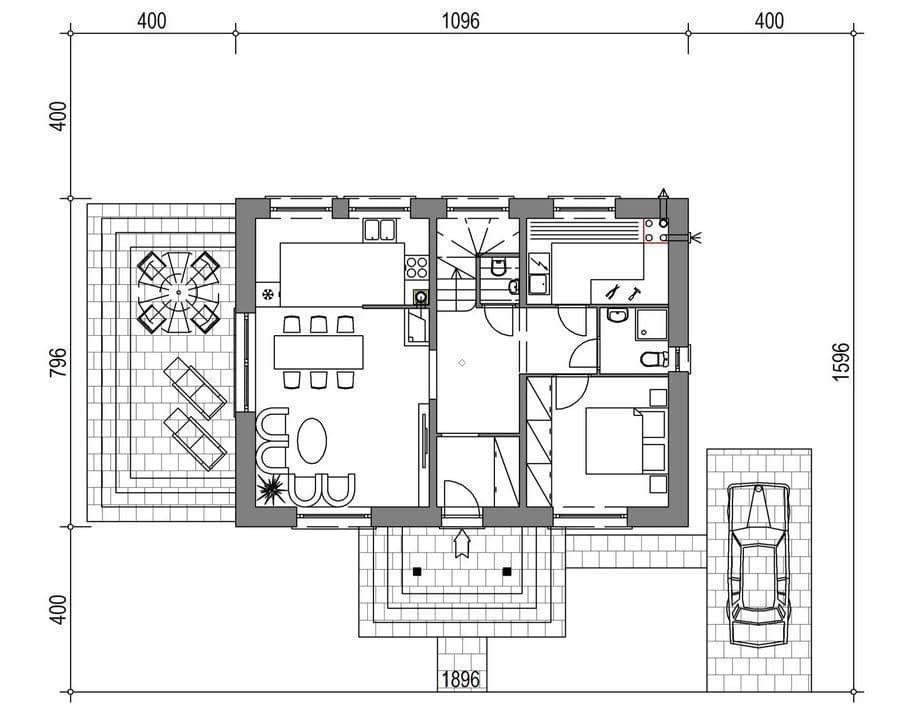

Usytuowanie na działce
Dane techniczne
- Powierzchnia użytkowa112.72 m²
- Powierzchnia zabudowy87.24 m²
- Liczba łazienek2
- Liczba pokoi4
- Kubatura507.96 m³
- Długość domu10.96 m
- Szerokość domu7.96 m
- Wysokość domu7.82 m
- Minimalne wymiary działki18.96 x 15.96m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Co zawiera projekt:
Projekt arch. - budowlany:
-część opisowa i rysunkowa:

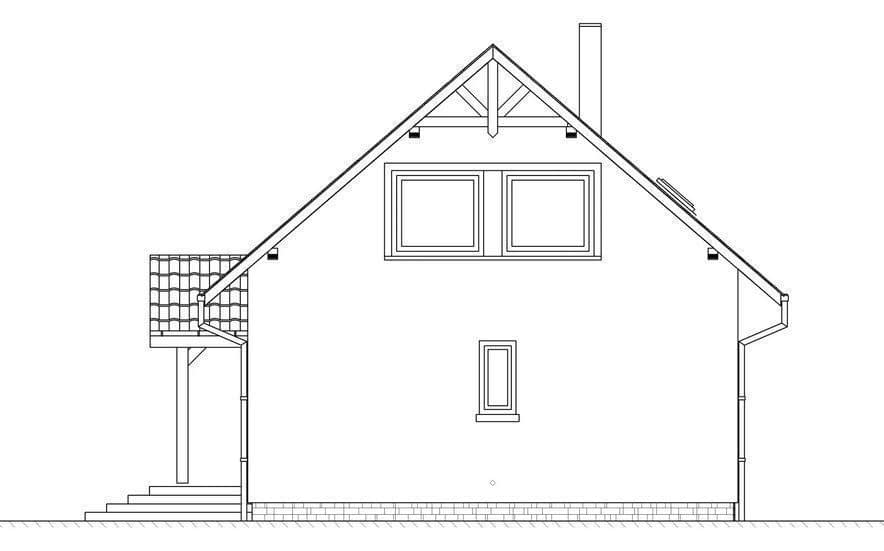

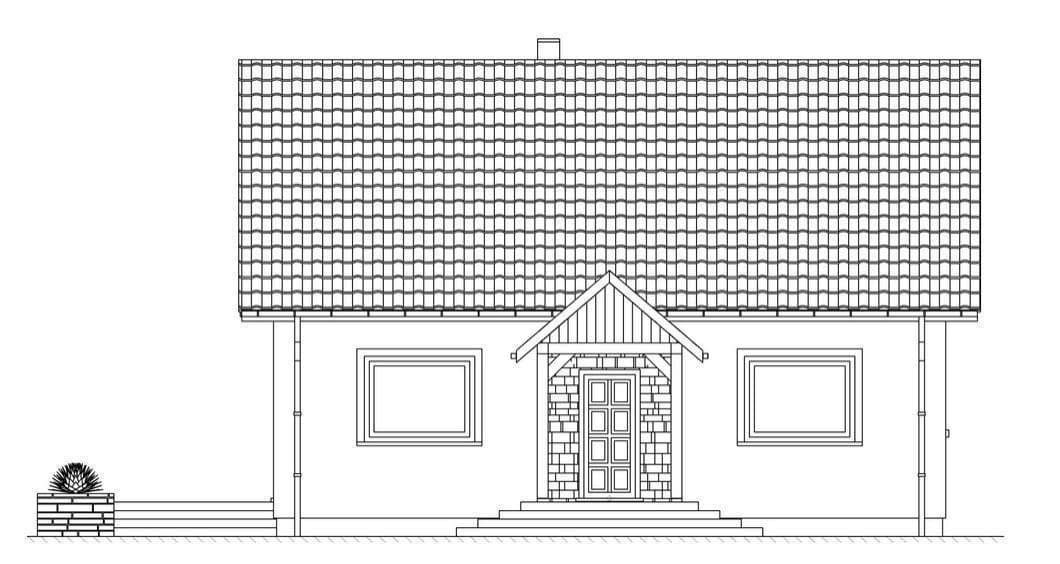

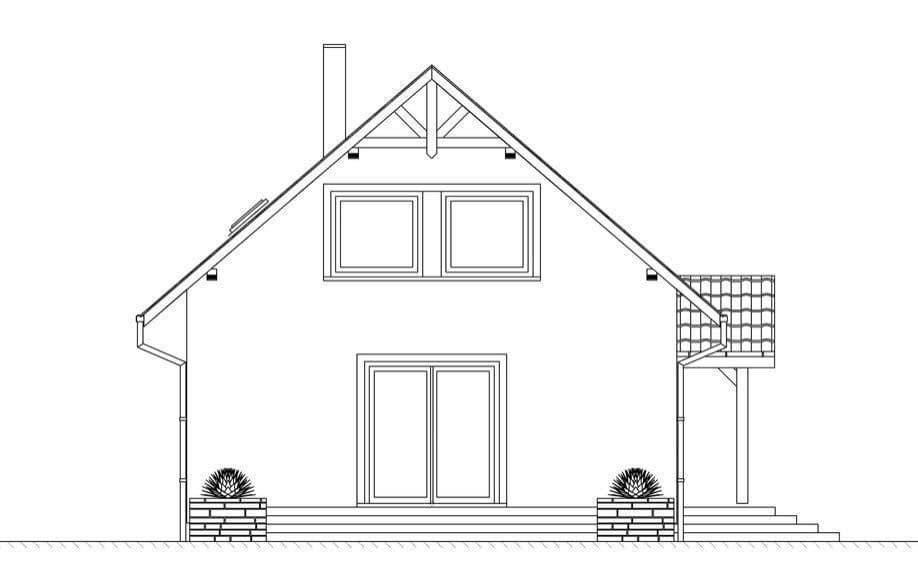

- elewacje,
- rzuty,
- przekroje.
Projekt techniczny:
- konstrukcja:
- rzuty,
- przkroje,
- szczegóły konstrukcyjne
- zestawienie głównych materiałów konstr.
- założenia i wyniki obliczeń stat. – wytrz.
- instalacje: – schematy (z doborem urządzeń):
- ogrzewania,
- wentylacji,
- wody,
- kanalizacji,
- elektr.,
- dwie charakterystyki energetyczne dla dwóch źródeł ciepła.
