Projekt domu August PS
Promocja ważna do
17-10-2024
- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa136.13 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacji1-5 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt zgodny z wymaganiami WT2021.

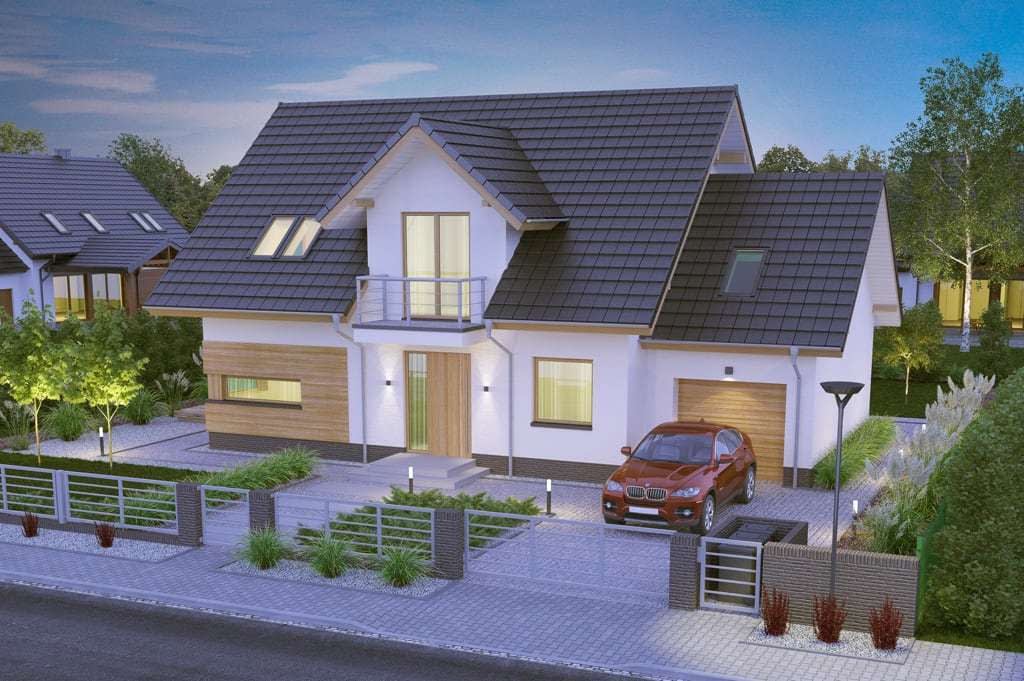

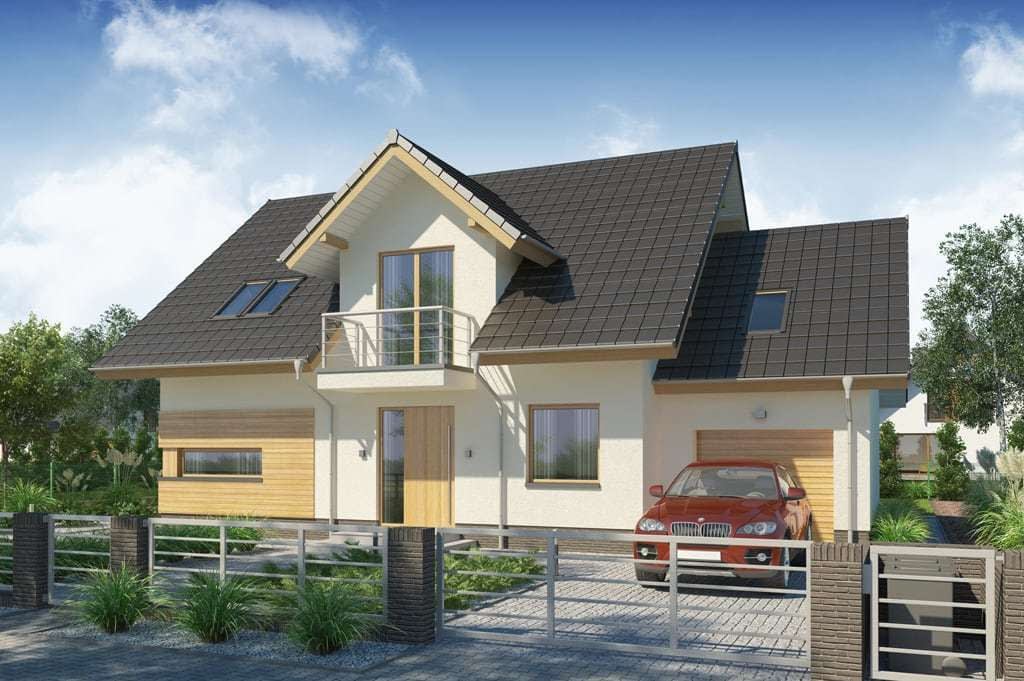

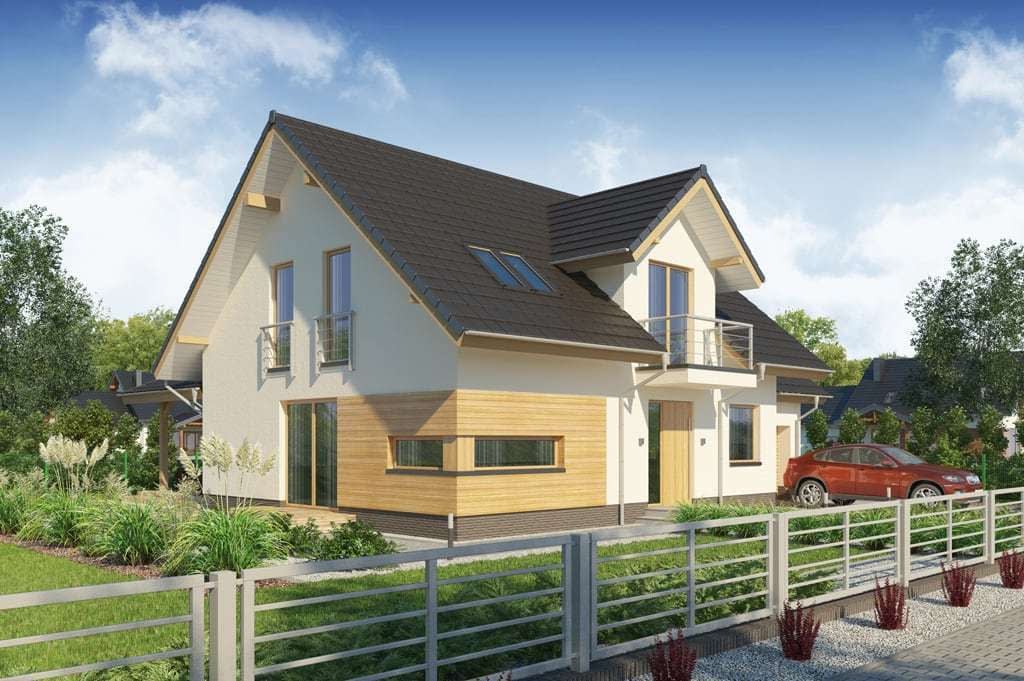

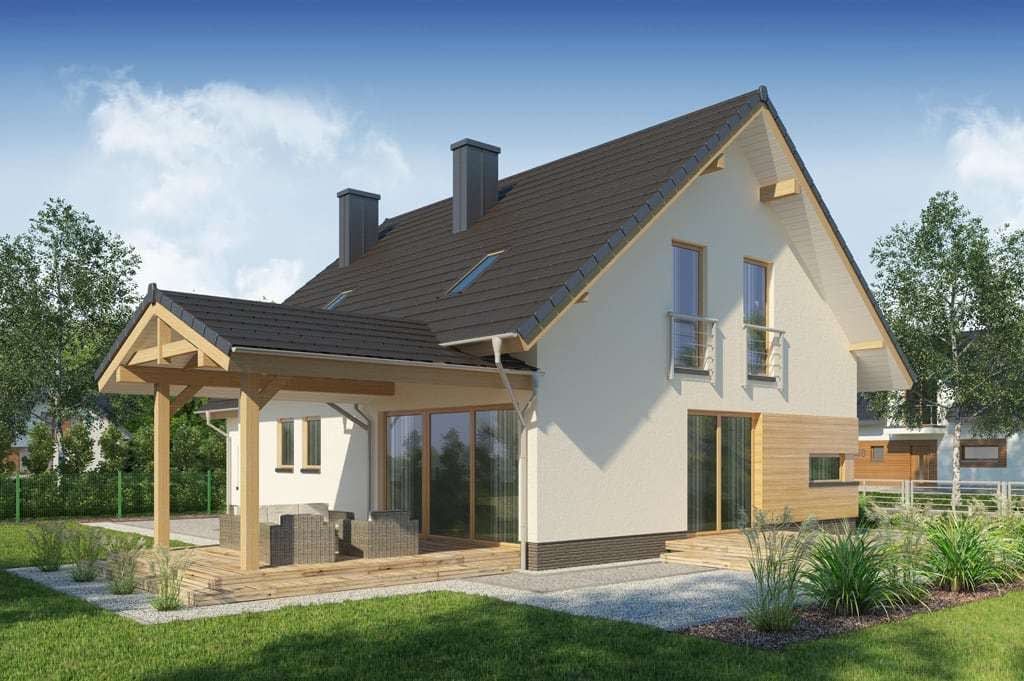

AUGUST PS to dom parterowy z poddaszem użytkowym, zaprojektowany dla 4-5-osobowej rodziny. Na parterze znajduje się: przestronny salon z jadalnią i dwoma wyjściami na tarasy ( w tym jeden zadaszony), łatwa do wydzielenia w ramach adaptacji kuchnia ze spiżarnią oraz gabinet, który wraz ze położoną niedaleko łazienką doskonale sprawdzi się także jako pokój gościnny czy dodatkowa sypialnia. Dodatkowo znajdziemy tu kotłownię i jednostanowiskowy garaż do którego dojść można przez zlokalizowane pod schodami pomieszczenie gospodarcze.
Na poddaszu odnajdziemy trzy duże pokoje - w tym jeden z własną garderobą i wyjściem na balkon oraz łazienkę z osobną pralnią i strych, który można zaadaptować na kolejne pomieszczenie np.pokój hobby.
Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym.
Projekt jest podobny do projketów: SOFOKLES PS, ARON PS, NEMEZJUSZ, ALFEUSZ PS.
Konstrukcja
Propozycje rozwiązań materiałowych:
Fundamenty | bezpośrednie, na ławach i stopach fundamentowych |
Ściany zewnętrzne | bloczki z bet. komórkowego - 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm |
Ściany wewnętrzne | bloczki z bet. komórkowego - 24 cm (działowe - 12 cm) + działowe z płyty G-K na ruszcie (poddasze) |
Strop | gęstożebrowy Teriva E I oraz żelbetowy monolityczny grubości 24 i 14 cm |
Elewacje | tynk - firmy TERMO ORGANIKA, płytki klinkierowe, deska elewacyjna |
Pokrycie dachu | dachówka cementowa |
Konstrukcja dachu | drewniana o układzie konstrukcyjnym krokwiowo-płatwiowym i krokwiowo-jętkowym |
Schody wewnętrzne | żelbetowe monolityczne płytowe, zabiegowe |
Ogrzewanie | kocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła - kominek z płaszczem wodnym |
Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.
Rzuty

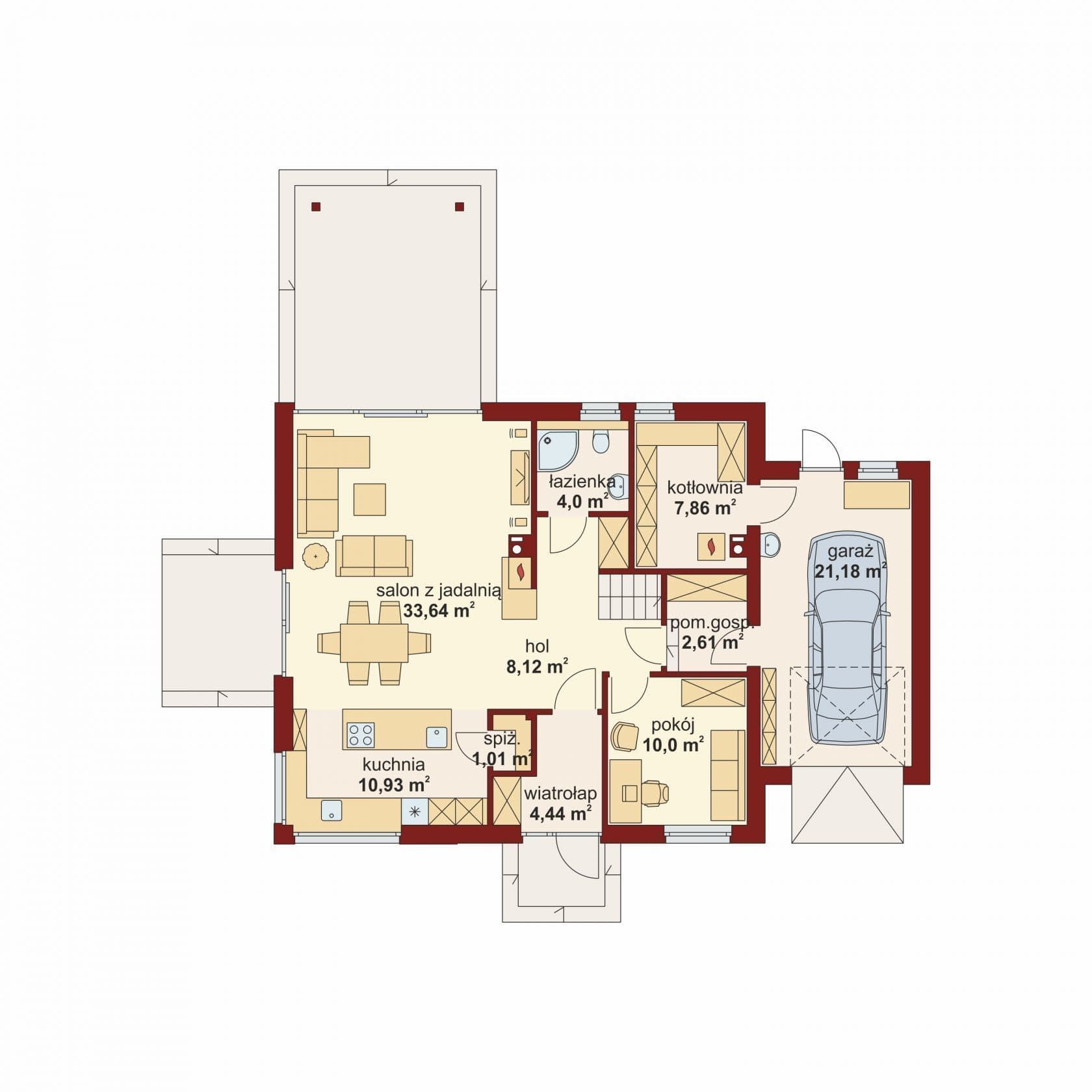

Rzut parteru
- Pow. użytkowa:74,75 m²
- Garaż:21,18 m²
- Kotłownia:7,86 m²
- 1. Wiatrołap:4,44 m²
- 2. Hall:8,12 m²
- 3. Kuchnia:10,93 m²
- 4. Spiżarnia:1,01 m²
- 5. Salon z jadalnią:33,64 m²
- 6. Łazienka:4,00 m²
- 7. Pom.gosp.:2,61 m²
- 8. Gabinet:10,00 m²
- 9. Kotłownia7,86 m²
- 10. Garaż:21,18 m²

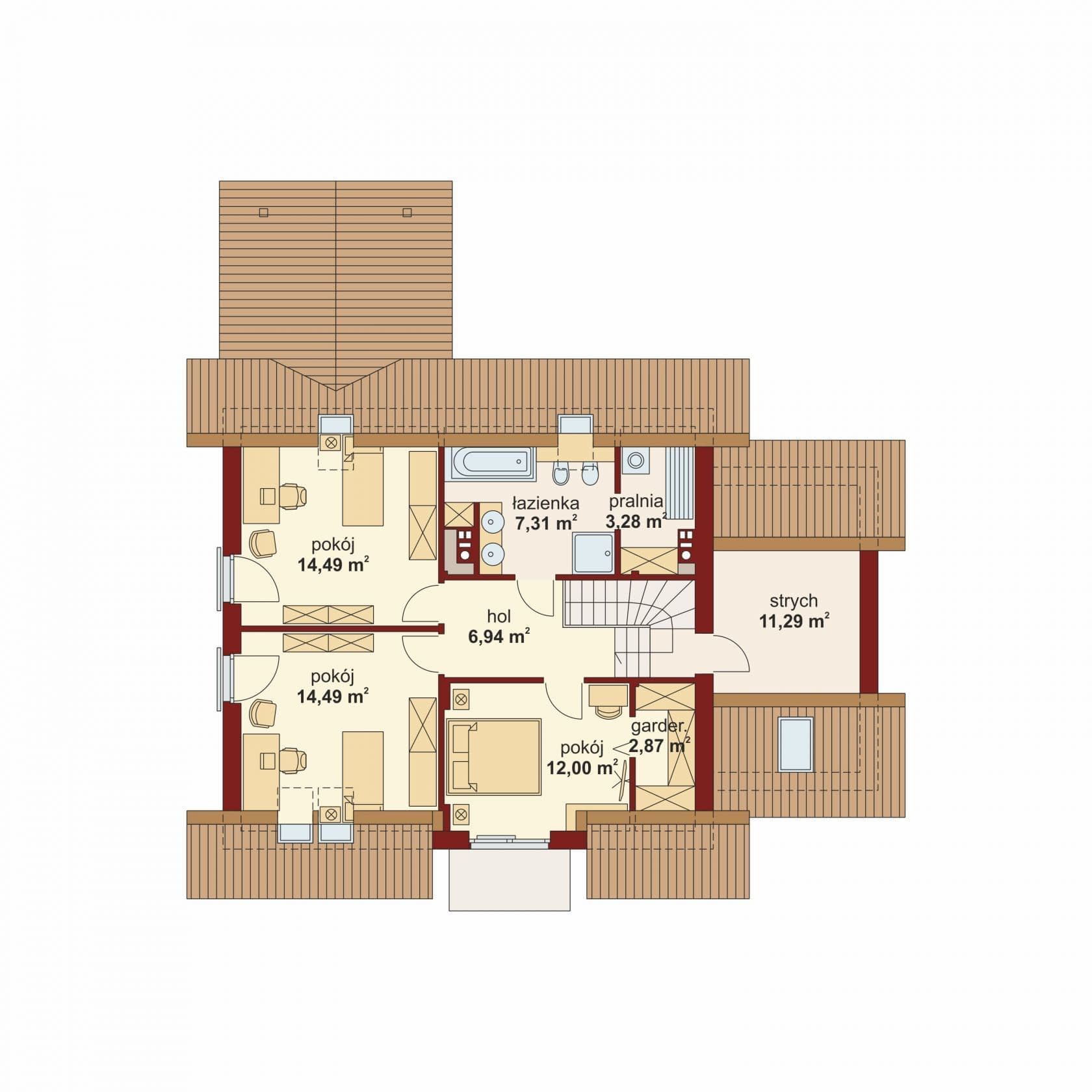

Rzut poddasza
- Pow. użytkowa:(80,00) 61,38 m²
- Strych:(21,37) 11,29 m²
- 1. Hall:(7,11) 6,94 m²
- 2. Pokój:(13,34) 12,00 m²
- 3. Garderoba:(4,34) 2,87 m²
- 4. Pokój:(19,33) 14,49 m²
- 5. Pokój:(19,33) 14,49 m²
- 6. Łazienka:(11,46) 7,31 m²
- 7. Pralnia:(5,09)3,28 m²
- 8. Strych:(21,37) 11,29 m²

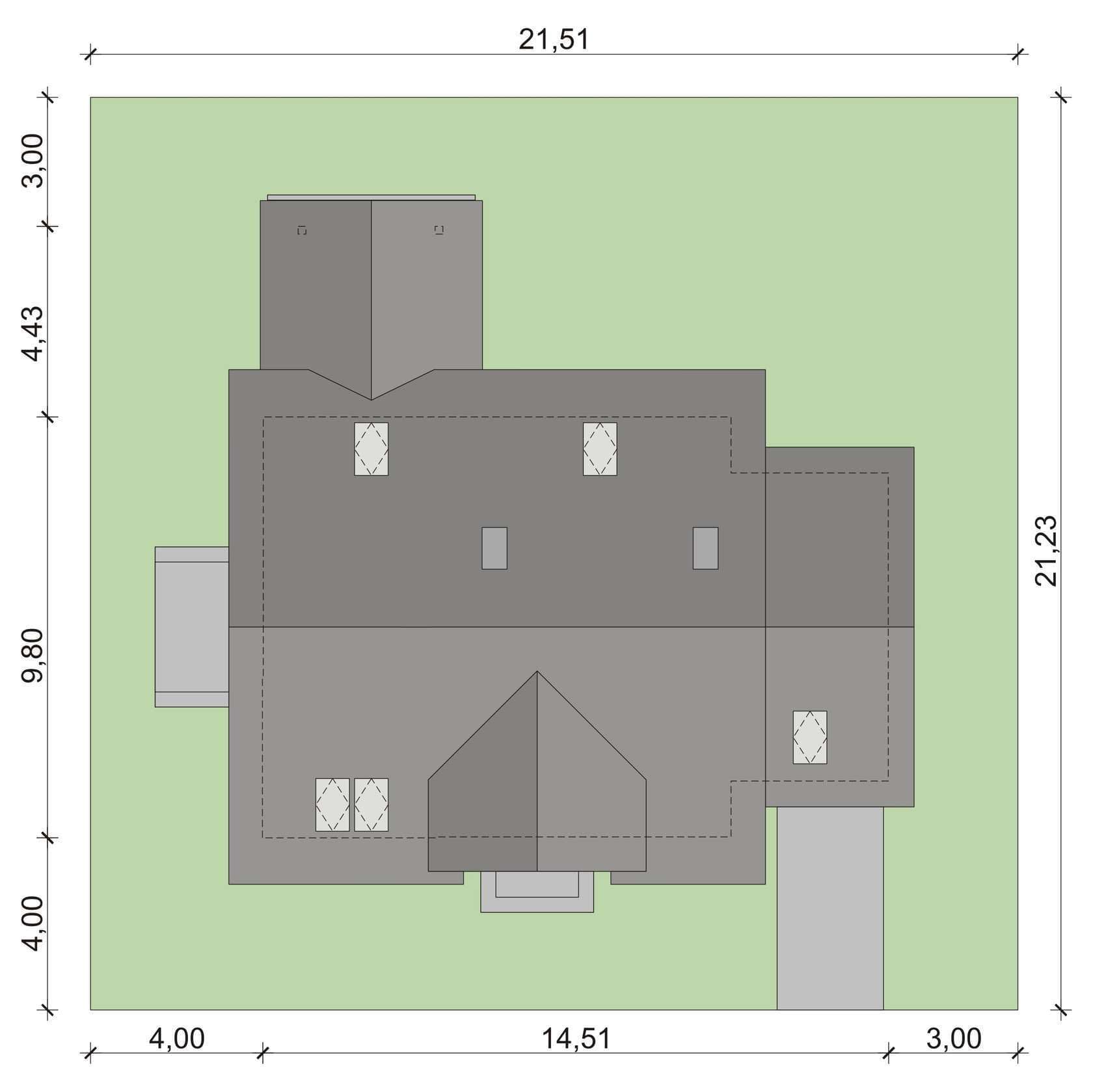

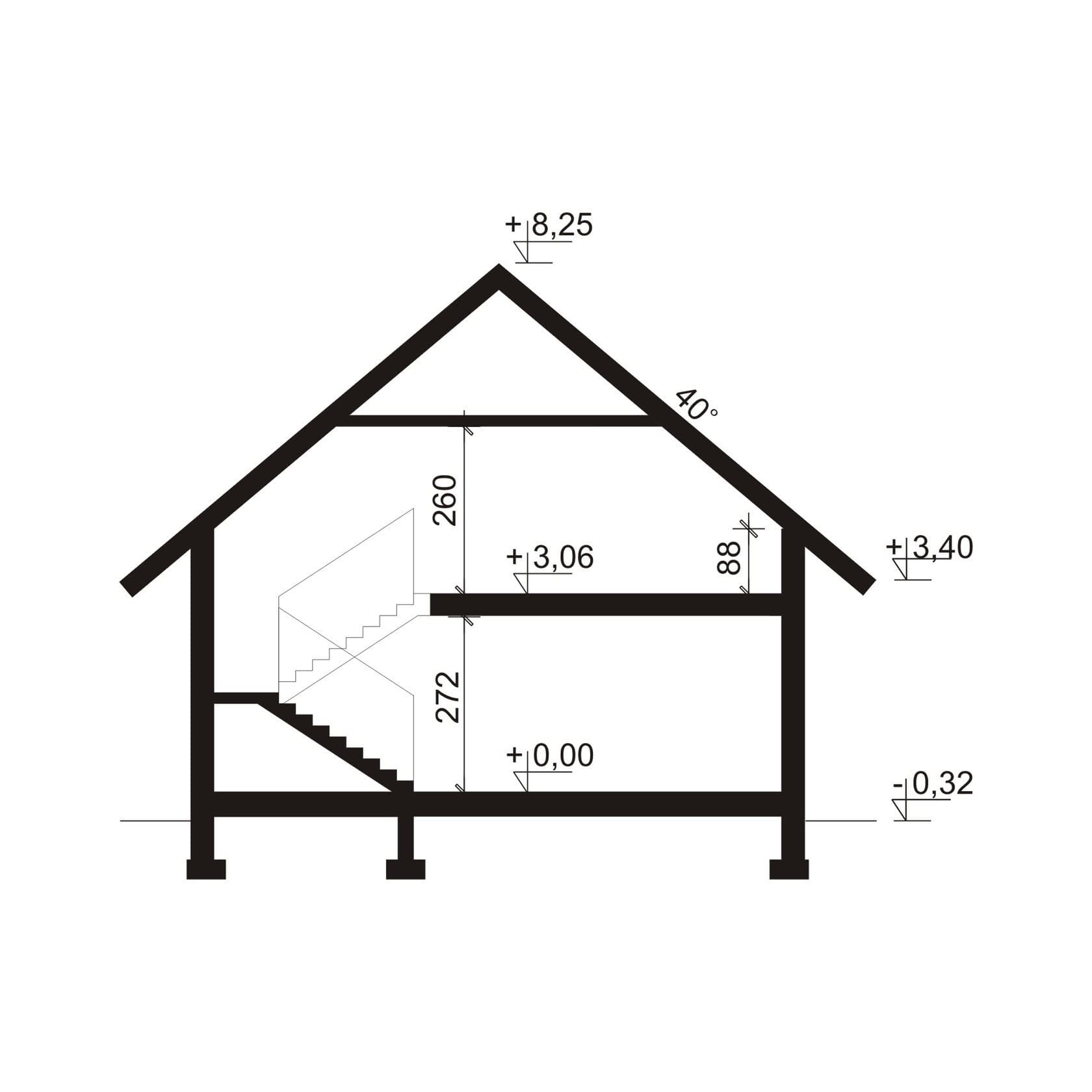

Plan i przekrój (wersja podstawowa)
Plan i przekrój (wersja podstawowa)
Dane techniczne
- Powierzchnia użytkowa136.13 m²
- Powierzchnia dachu260 m²
- Długość domu14.23 m
- Szerokość domu14.51 m
- Wysokość domu8.57 m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczakocioł gazowy kondensacyjny lub kocioł na paliwo stałe, dodatkowe źródło ciepła - kominek z płaszczem wodnym
Zawartość projektu
Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi, wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.
Poszczególne elementy dokumentacji to kolejno części:
ARCHITEKTONICZNA– składają się na nią:
- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,

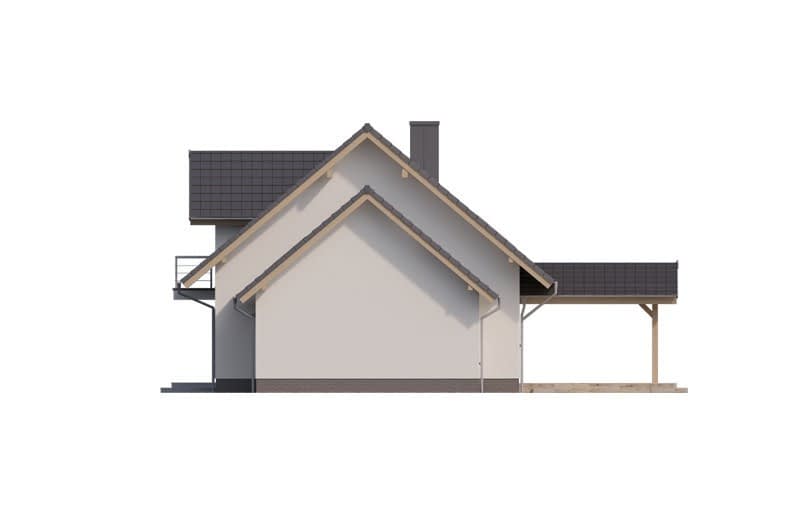

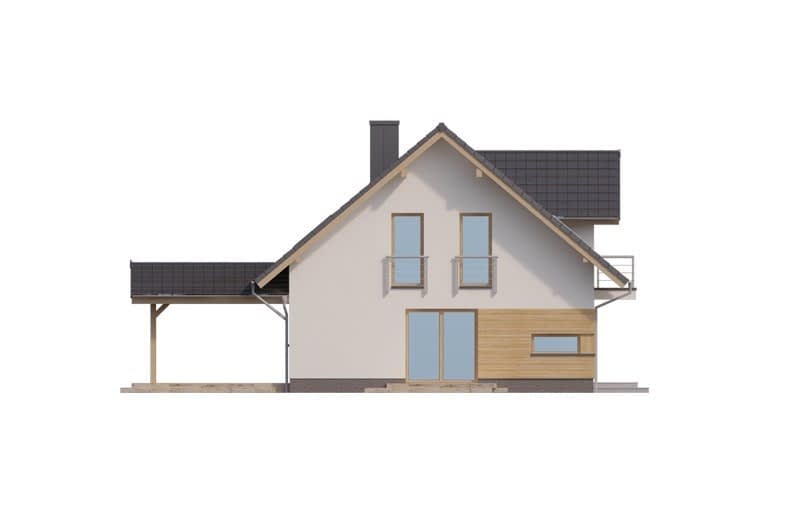

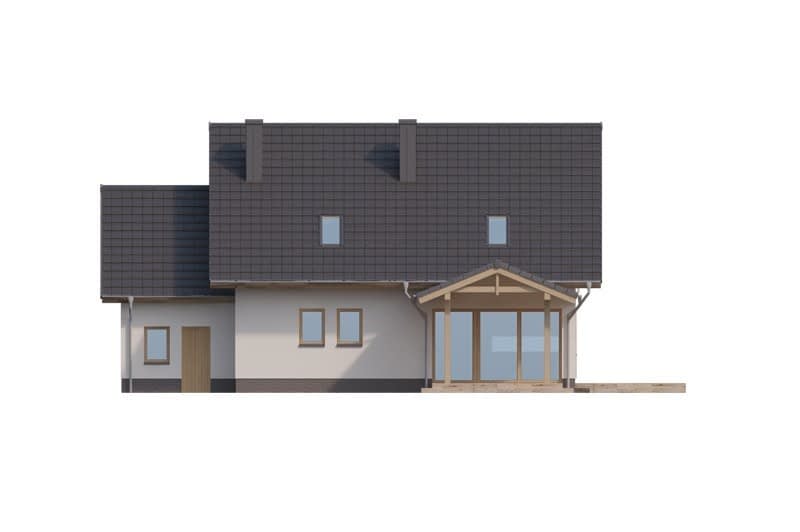

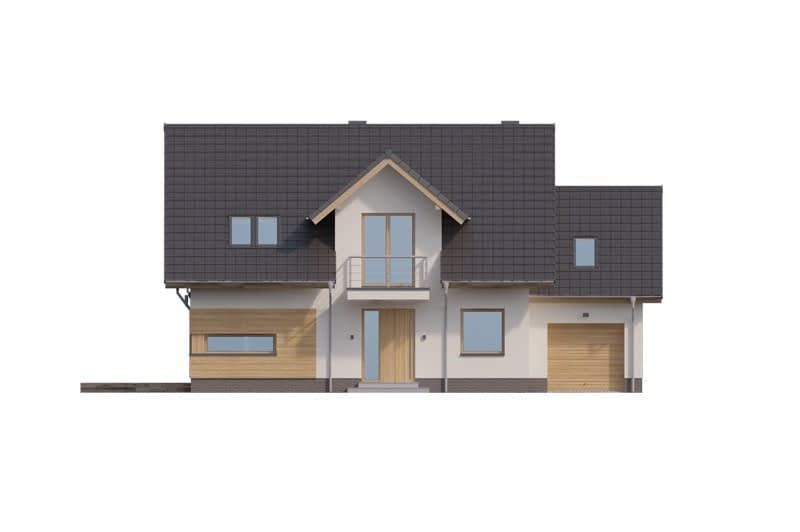

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
- rzut dachu w skali 1:100,
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.
TECHNICZNA – składają się na nią części:
konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami,
- rzuty fundamentów, stropów i więźby dachowej,
- rozwiązania detali konstrukcyjnych,
- obliczenia statyczne,
- zestawienia stali i drewna,
instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:
- elektrycznej ,
- wodno-kanalizacyjnej,
- gazowej,
- centralnego ogrzewania,
- rekuperacji, solarnej - jeżeli występują w projekcie.
analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami
DODATKI – najczęściej są to:
- obliczenia statyczne,
- zestawienia stali i drewna.
Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:
- Wynikające z dostosowania budynku do warunków gruntowych.
- Wymiarów fundamentów.
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
- Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
- Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
- Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
- Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
- Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
- Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
- Lustrzanego odbicia.
- Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
- Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
- Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
- Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
- Zmiana wysokości ścianki kolankowej.
- Zmiana usytuowania i ilości kominów.
- Dobudowanie garażu lub wiaty garażowej.
- Dobudowanie bądź usunięcie lukarny.
- Dobudowanie lub usunięcie balkonu.
- Dobudowanie lub usunięcie wykusza.
- Zabudowanie podcienia.
- Poszerzenie bądź zwężenie bryły budynku.
W przypadku gdy zmiany dokonywane w niniejszym projekcie wykraczają po za te, które zostały powyżej wyszczególnione należy uzyskać zgodę od autora projektu.
Wszelkie instalacje dodatkowe do projektów, funkcjonujące jako „dodatki”, będą sprzedawane w wersji elektronicznej. Pliku wysyłany bezpośrednio do Klienta.
Plik będzie opatrzony hasłem, służącym do jego otworzenia, którego częścią składową będzie imię i nazwisko inwestora. Tego typu dodatki nie podlegają zwrotowi ani wymianom.
