Dino II z garażem

4 090 zł

Projekt domu Dino II z garażem

Autor projektu:Dom dla Ciebie
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 090 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa86.5 m²
  • Kondygnacje
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu25°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Urokliwy ale prosty dom parterowy dla 4-osobowej rodziny. Budynek na niewielkiej powierzchni mieści wszystkie potrzebne pomieszczenia: 3 sypialnie, pokój dzienny z wyjsciem na zadaszony taras, ustronnie położoną kuchnię, duże pomieszczenie z piecem i pralką, dwie łazienki, oraz w wersji z garażem dodatkowe pom. gospodarcze z wejściem od ogrodu, które można adaptować na kotlownię na paliwo stałe. Dom ten dzięki niewielkim gabarytom, prostej bryle, dwuspadowym dachu oraz nieskomplikowanym rozwiązaniom konstrukcyjnym daje możliwość niedrogiej realizacji.


Konstrukcja

fundamenty: betonowe
ściany zewnętrzne: pustak ceram. porotherm+styropian termo organika
ściany wewnętrzne: pustak porotherm
rodzaj stropu: teriva
elewacje: tynk strukturalny/okł. kamienna/klinkierowa
pokrycie dachu: dachówka cem. lub cer.

Rzuty

Parter

  • 1. Wiatrołap4.6
  • 2. Hol3.4
  • 3. Przedpokój5.7
  • 4. Łazienka5.2
  • 5. Sypialnia12
  • 6. Pralnia +C.O.*6
  • 7. Sypialnia9.8
  • 8. Sypialnia9.4
  • 9. Łazienka2.2
  • 10. Salon24.8
  • 11. Kuchnia ze spiżarnią9.6
  • 12. Pom. gospodarcze*7.3
  • 13. Garaż*19.3
Rzut projektu Dino II z garażem - Parter

Przekrój

  • m
  • Wysokość parteru2.7
Rzut projektu Dino II z garażem - Przekrój

Usytuowanie na działce

Rzut projektu Dino II z garażem - Usytuowanie na działce

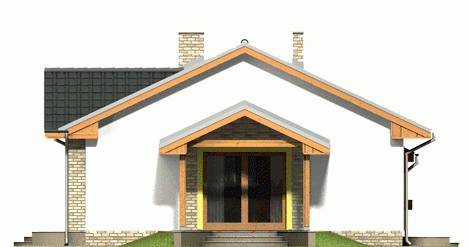

Elewacja

Rzut projektu Dino II z garażem - Elewacja

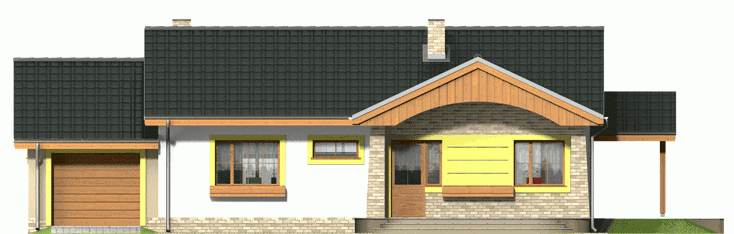

Elewacja

Rzut projektu Dino II z garażem - Elewacja

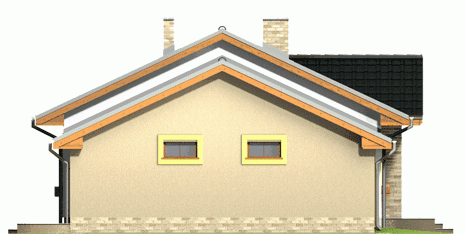

Elewacja

Rzut projektu Dino II z garażem - Elewacja

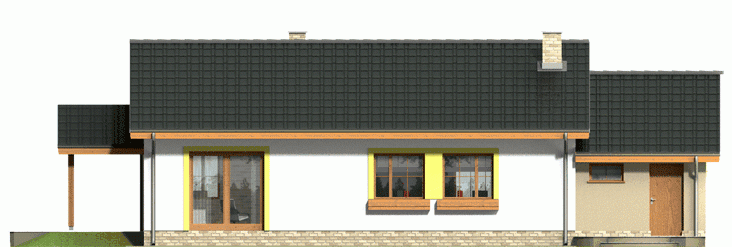

Elewacja

Rzut projektu Dino II z garażem - Elewacja

Dane techniczne

  • Powierzchnia użytkowa86.5 m²
  • Powierzchnia zabudowy150.8 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu209 m²
  • Kubatura303 m³
  • Długość domu9.3 m
  • Szerokość domu16.4 m
  • Wysokość domu6.1 m
  • Minimalne wymiary działki17.3 x 24.4m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu25°

Instalacja grzewcza

  • Instalacja grzewczaGaz

Zawartość projektu

Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny

Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.

UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.

Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.

Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.

**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys - stan wykończony

390 zł

Projekt wentylacji mechanicznej

750 zł
