- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa90 m²
- KondygnacjeParterowy
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

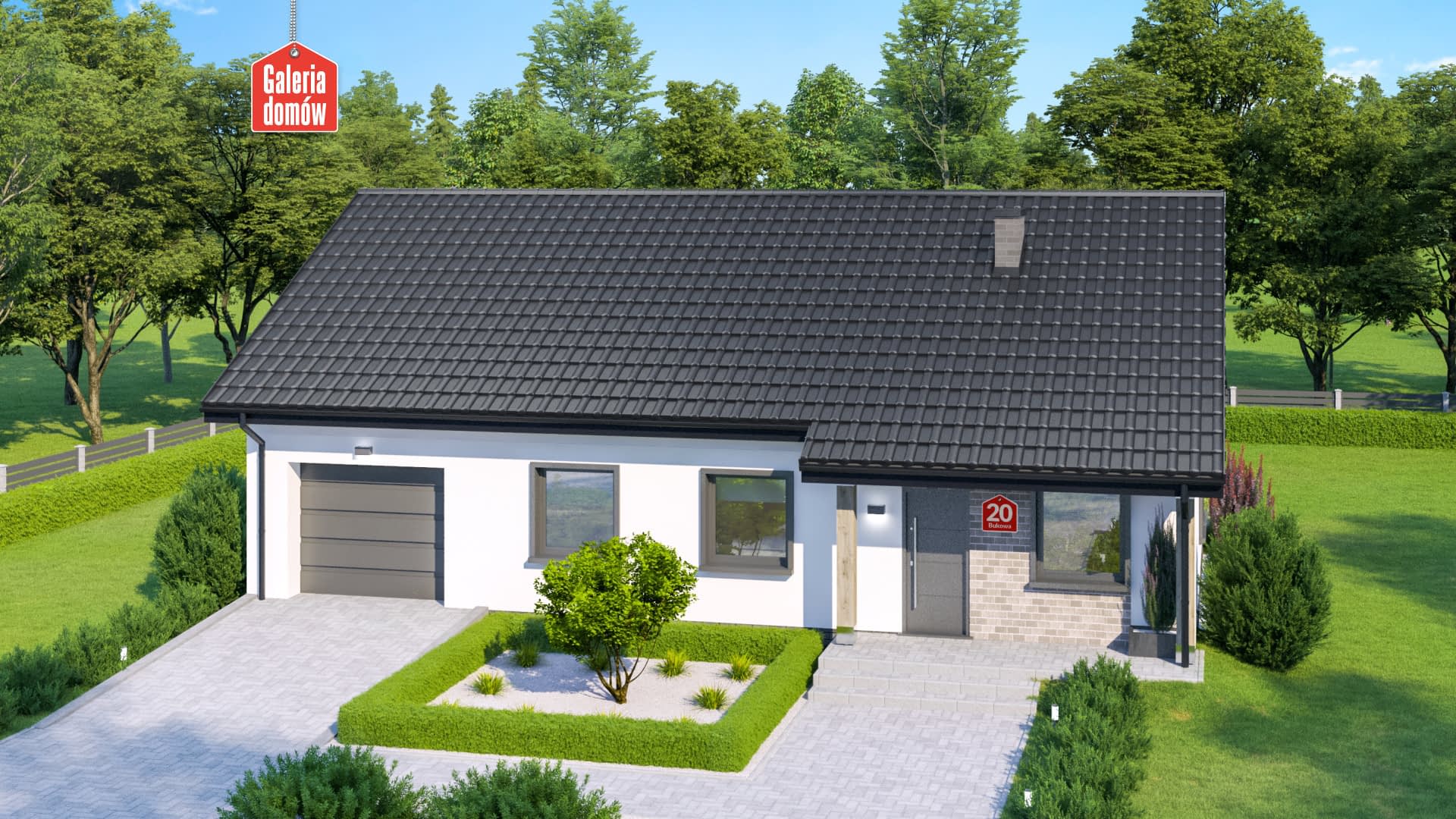

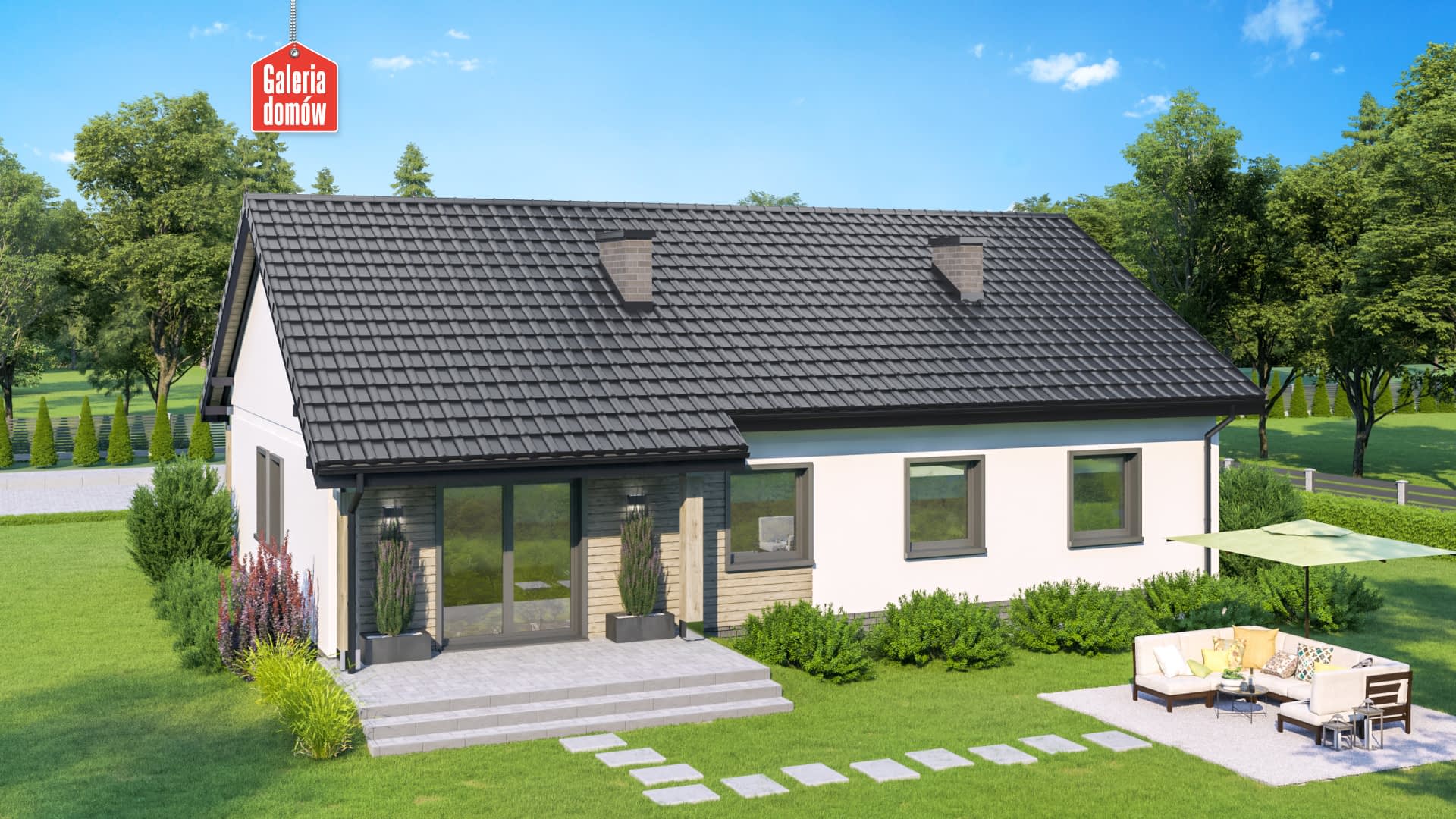

Gotowy projekt domu jednorodzinnego Dom przy Bukowej 19, to budynek parterowy, z jednostanowiskowym garażem. Zaprojektowany w technologii tradycyjnej, murowanej, z prostym dwuspadowym dachem. Powierzchnia użytkowa wynosi 90 m². Układ funkcjonalny przewiduje otwartą część dzienną, na którą składa się salon i kuchnia. Oba pomieszczenia są dobrze doświetlone, dzięki licznym przeszkleniom. Centralnie ulokowany kominek ogrzewa całą przestrzeń salonu. Bukowa 20 posiada ponadto 3 sypialnie, pralnie z pomieszczeniem gospodarczym i łazienkę, z wanną i kabiną prysznicową. Garaż w całości zawarty jest w bryle budynku. Za garażem umieszczono sporą kotłownię. Dodatkowa powierzchnia usługowa względem mieszkalnej wynosi ponad 25 m², co sprawia, iż Bukowa 20 to kompletny, tani w budowie dom, w którym mieszka się komfortowo. Wykończenie elewacji jest oszczędne, lecz bardzo gustowne. Naturalne drewno, kamień i stonowane kolory to wysoko ceniony trend we współczesnym projektowaniu. Niewielkie zadaszenie wejścia i tarasu zwiększa wygodę użytkowania i nadaje klasycznego charakteru. Projekt, dzięki przemyślanej konstrukcji, jest szybki i tani w budowie oraz ekonomiczny w użytkowaniu. W ramach pakietu podnoszącego parametry energooszczędne projekt posiada wentylację mechaniczną z rekuperacją oraz schemat instalacji solarnej. Doskonały wariant dla 4-5 osobowej rodziny, która ceni sobie ład i harmonię parterowego domu.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 30°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

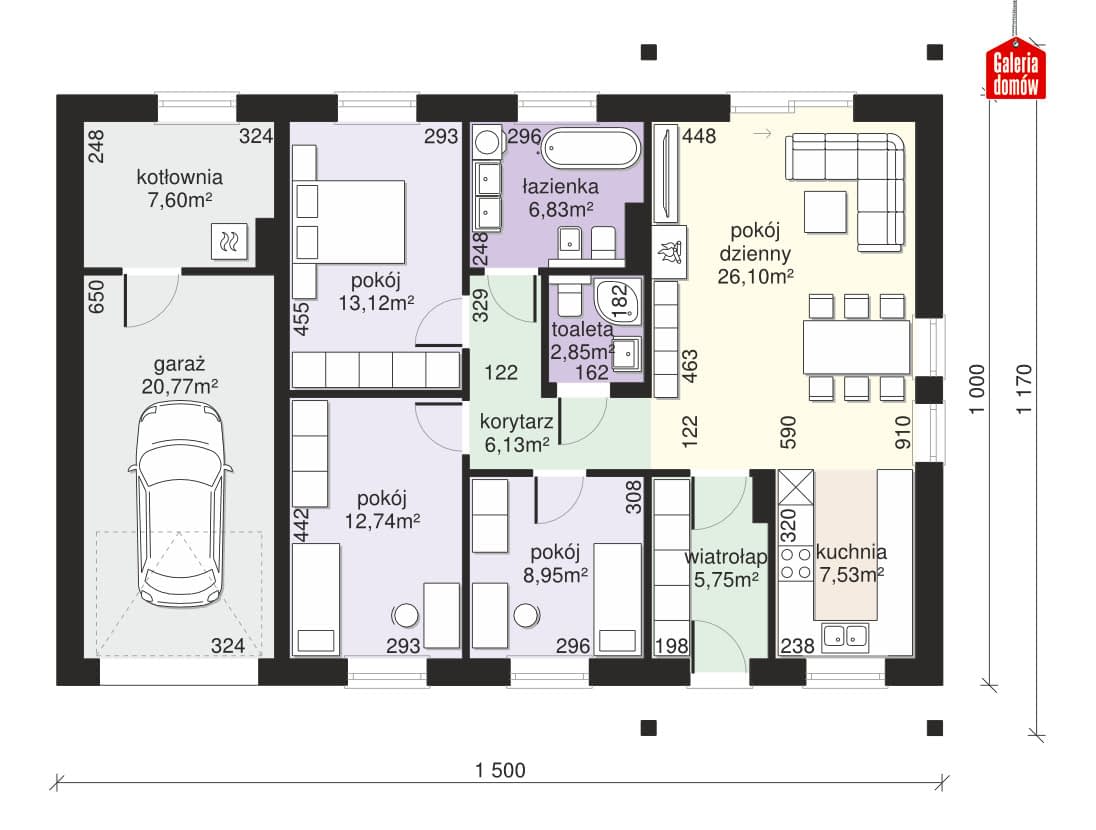

Parter
- 1 - wiatrołap5.75 m²
- 2 - korytarz6.13 m²
- 3 - pokój8.95 m²
- 4 - pokój12.74 m²
- 5 - garaż20.77 m²
- 6 - kotłownia7.6 m²
- 7 - pokój13.12 m²
- 8 - łazienka6.83 m²
- 9 - toaleta2.85 m²
- 10 - pokój26.1 m²
- 11 - kuchnia7.53 m²

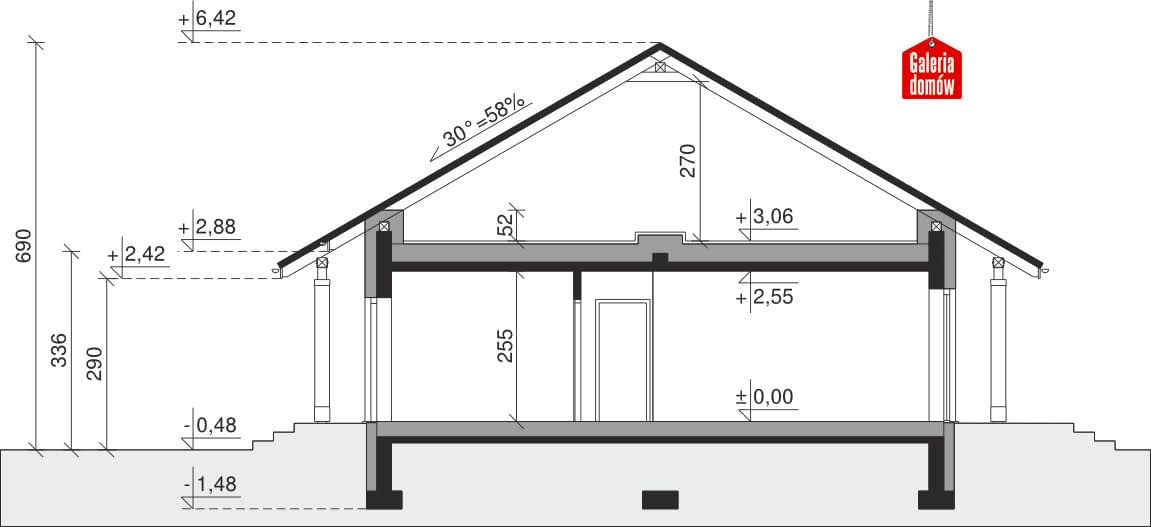

Przekrój

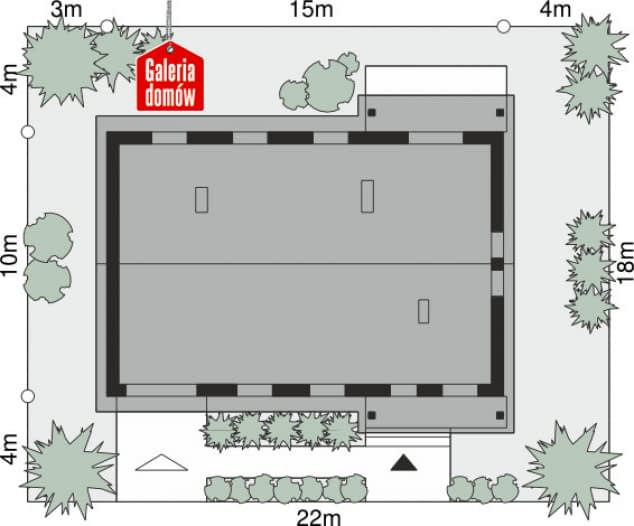

Sytuacja
Dane techniczne
- Powierzchnia użytkowa90 m²
- Powierzchnia zabudowy150.75 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Kubatura533.66 m³
- Wysokość domu6.9 m
- Minimalne wymiary działki22 x 18m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
