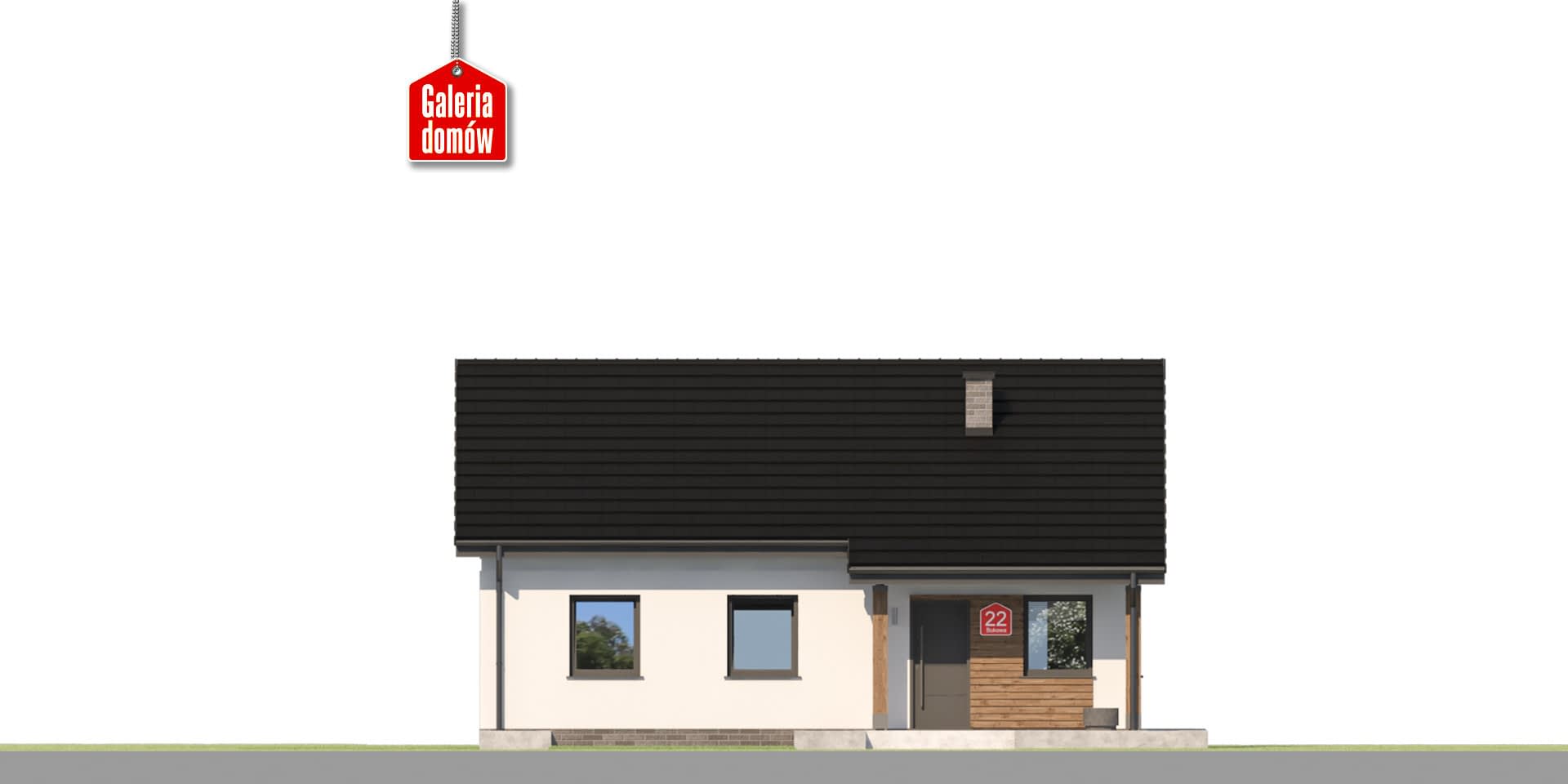

Projekt domu Dom przy Bukowej 22
Rabat -300 zł
+1
Promocja ważna do
22-04-2024
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa70.1 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

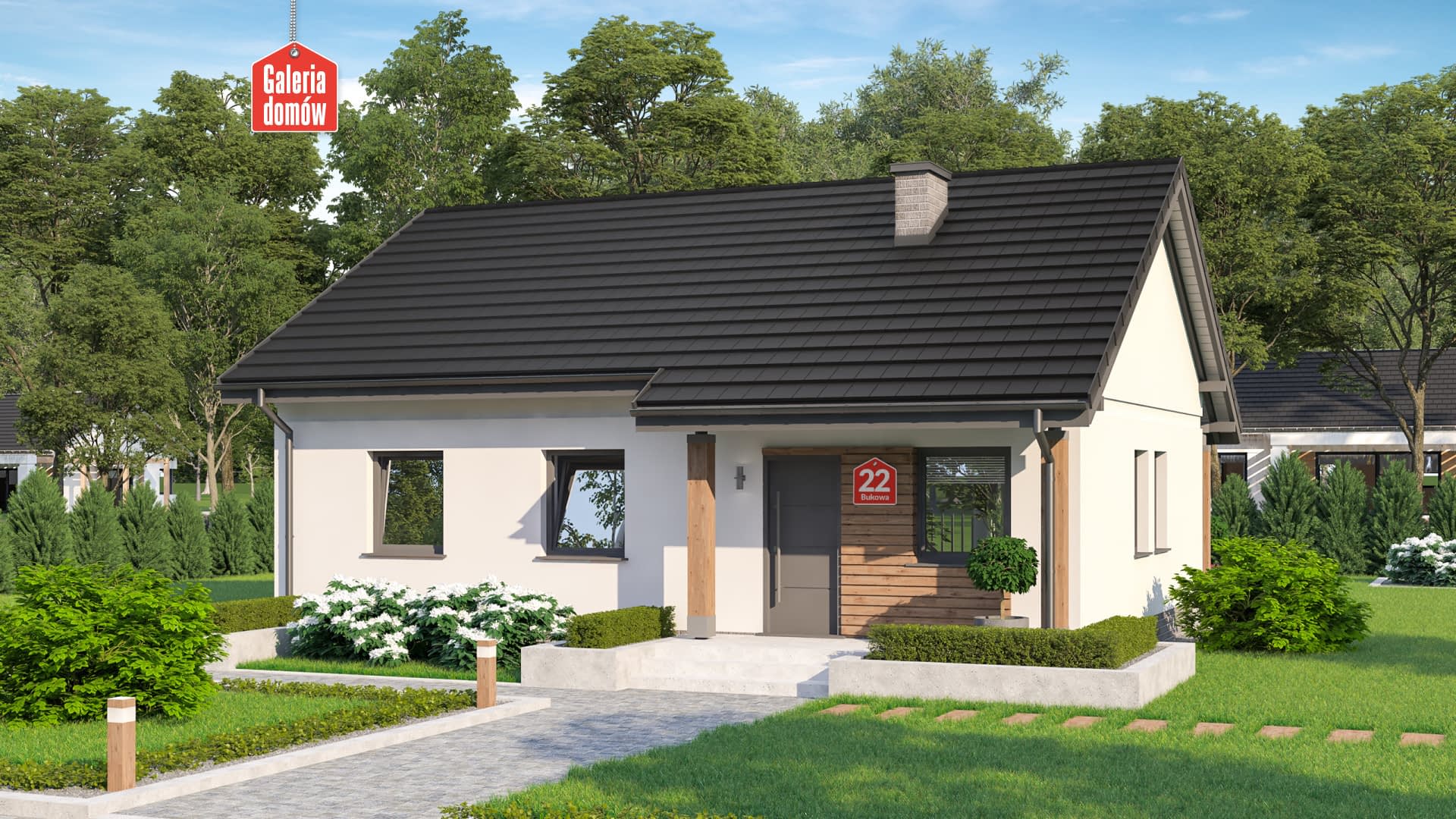

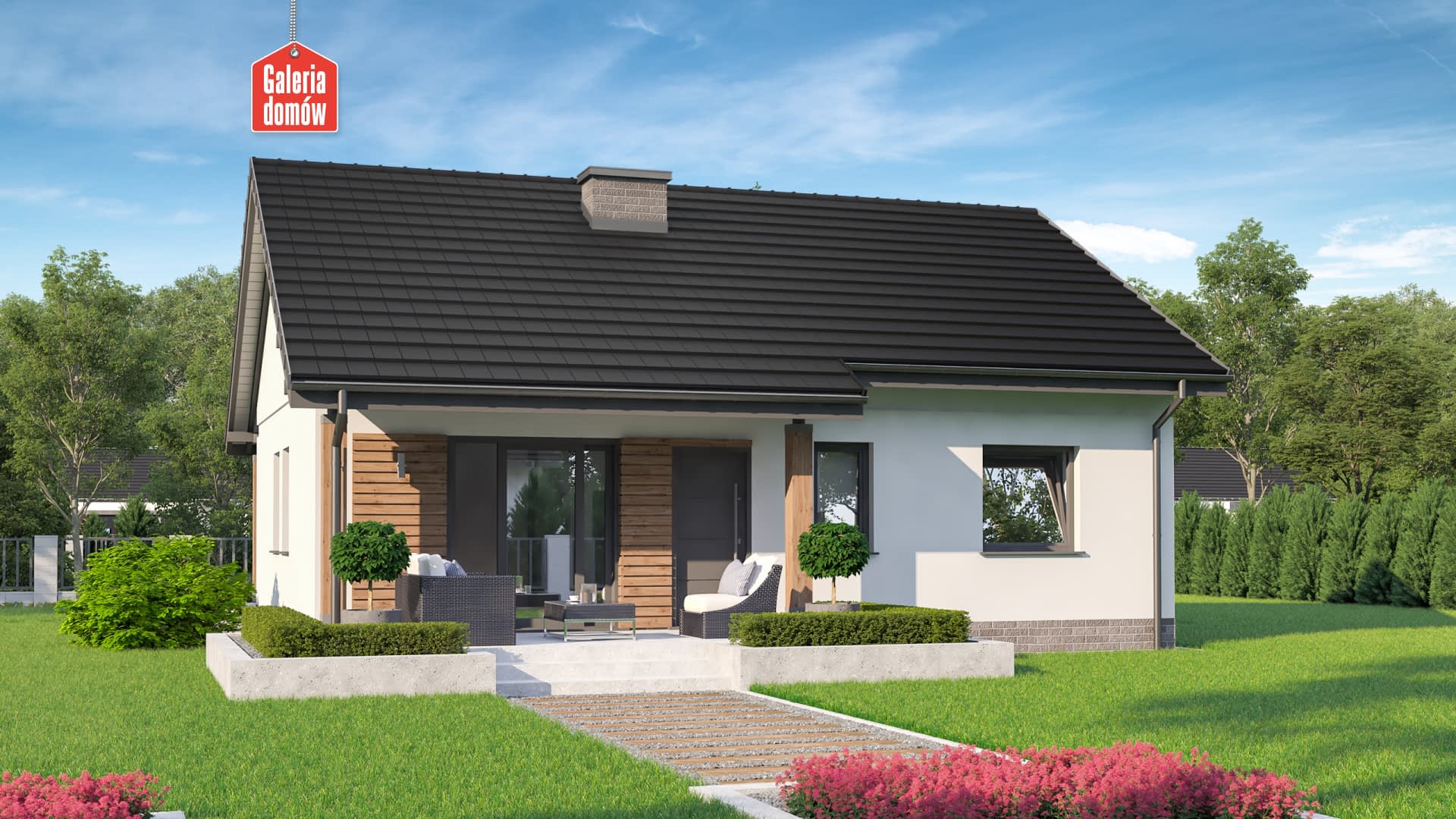

Dom przy Bukowej 22 to energooszczędna parterówka o powierzchni użytkowej 70.10 m². Projekt zaopatrzony w system instalacji solarnej i wentylację mechaniczną z odzyskiem ciepła. Dom podzielono na dwie strefy – słoneczny living room z kuchnią i część sypialnianą. Otwarta strefa dzienna składa się ze salonu z kominkiem i otwartej kuchni, połączonej z jadalnią. Zielona sfera ogrodu dostępna jest dzięki drzwiom przesuwnym w systemie HS. Strefa nocna domu obejmuje trzy sypialnie i kompletnie wyposażoną łazienkę, z kabiną prysznicową i wanną. Kotłownia została zaprojektowana tak, by pomieściła pralnię i była wielofunkcyjnym miejscem, w którym można magazynować ogrodowe meble. Kąt nachylenia dachu równy 30 stopniom pozwala na zagospodarowanie strychu według indywidualnego uznania. Dom przy Bukowej 22 to interesujące rozwiązanie, które dedykowane jest inwestorom chcącym tanio i szybko wybudować elegancki, parterowy dom. Doskonała propozycja dla 4-5 osobowej rodziny, również na małe działki.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 30°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

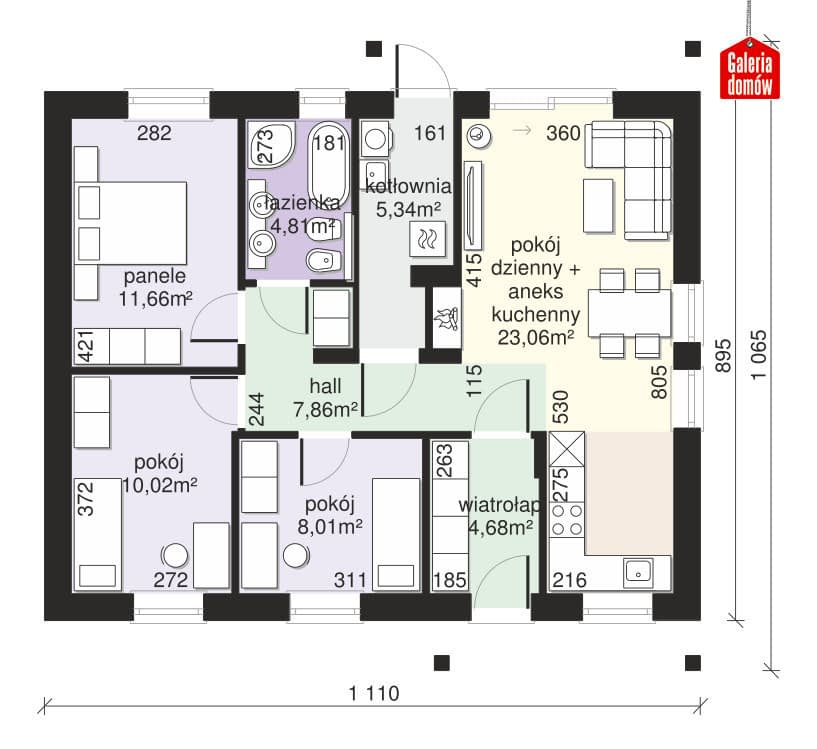

Parter
- 1 - wiatrołap4.68 m²
- 2 - hall7.86 m²
- 3 - pokój8.01 m²
- 4 - pokój10.02 m²
- 5 - pokój11.66 m²
- 6 - łazienka4.81 m²
- 7 - kotłownia5.34 m²
- 8 - pokój dzienny + aneks kuchenny23.06 m²

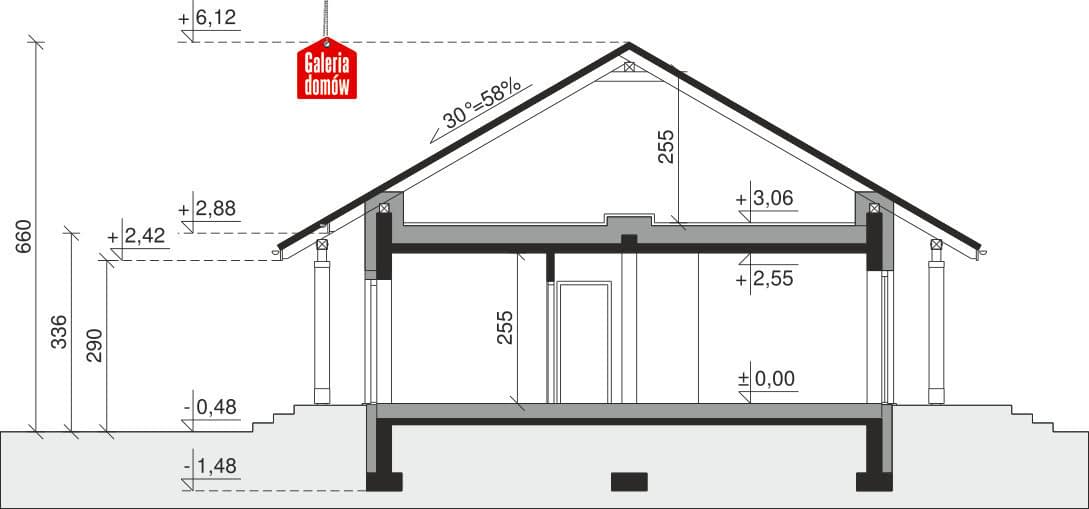

Przekrój

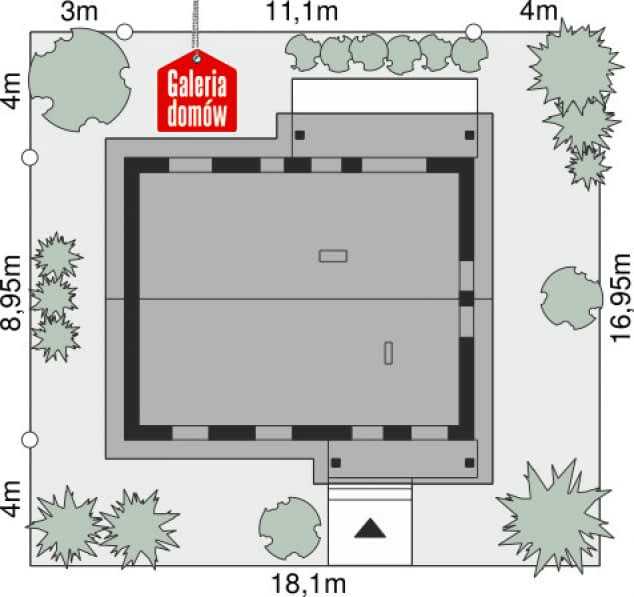

Sytuacja
Dane techniczne
- Powierzchnia użytkowa70.1 m²
- Powierzchnia zabudowy99.95 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi4
- Kubatura421.76 m³
- Wysokość domu6.6 m
- Minimalne wymiary działki18.1 x 16.95m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
