Projekt domu Granat
Rabat -250 zł
+1
- Typ projektuWolnostojący
- Powierzchnia użytkowa126.4 m²
- Kondygnacje
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Projekt domu Granat, funkcjonalny i sprawdzony przez wielu klientów. Projekt został niedawno odświeżony i zaktualizowany. Wykonano do niego też nowe wizualizacje. Budynek z poddaszem użytkowym podzielonym na trzy sypialnie oraz dużą łazienkę. Na parterze domu znajduje się salon połączony w jedno wnętrze z kuchnią oraz dodatkowy pokój z łazienką po drugiej stronie hallu ze schodami. Pomieszczenie gospodarcze stanowi swoistą śluzę przy przejściu do garażu i ma odpowiednią wielkość do zamontowania kotła na dowolne paliwo. W domu zadbano o odpowiednią ilość przestrzeni odkładczej: przy kuchni zaprojektowano spiżarnię, a nad garażem do wykorzystania jest stryszek. W sprzedaży posiadamy wersję projektu z garażem i bez garażu, obie także w odbiciu lustrzanym. Wszystkie warianty projektu maja prostą, tradycyjną konstrukcję, dzięki czemu dom będzie tani i łatwy w budowie. Elewacje Granata są tradycyjnie wykończone: ściany są tynkowane, jedynie cokoły można obłożyć płytkami klinkierowymi co ułatwi ich utrzymanie w czystości. Otwory okienne są podkreślone białymi opaskami, podobnie jak gzyms biegnący wokół domu nad cokołem.Rzuty
Parter
- 1. wiatrołap3.7
- 2. hall8
- 3. pokój dzienny z kuchnią31.8
- 4. pokój12.5
- 5. spiżarka2
- 6. hall 22.2
- 7. łazienka3.3
- 8. pom. gospodarcze6.1
- 9. garaż19.3
Piętro
- 10. hall6.5
- 11. pokój16.9
- 12. pokój11.2
- 13. pokój12.6
- 14. łazienka9.3
- 15. strych0

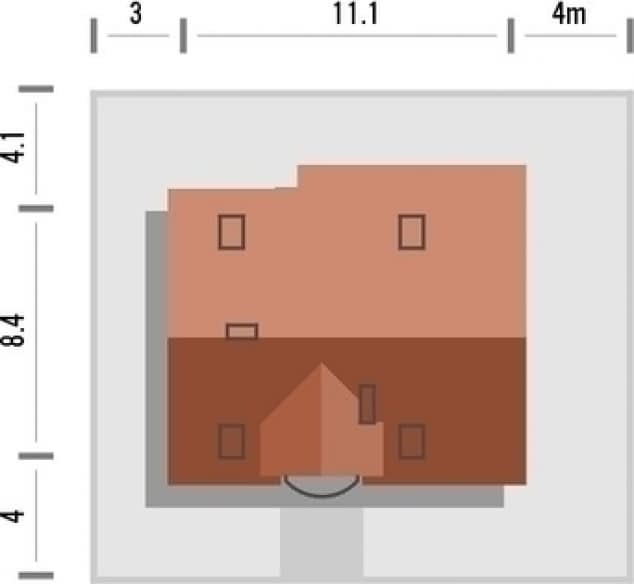

Rzut na działce
Rzut na działce
Dane techniczne
- Powierzchnia użytkowa126.4 m²
- Powierzchnia zabudowy122.2 m²
- Kubatura684 m³
- Wysokość domu8.01 m
- Minimalne wymiary działki21.7 x 16.4m
- GarażBez garażu
- Kąt nach. dachu40°
Koszty budowy
- Stan surowy146878 zł
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Inne warianty tego projektu
Polecane projekty
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys stanu deweloperskiego
950 zł
