Guliwer N 2G

4 500 zł

Projekt domu Guliwer N 2G

Autor projektu:Dominanta
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 500 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa120.39 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu42°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt Guliwer N 2G to kolejna wersja bardzo popularnego projektu w wersji z garażem dwustanowiskowym (istnieje wersja z garażem jednostanowiskowym). Nie trudno zauważyć, że zaproponowano tutaj nową kolorystykę, materiały oraz podziały na elewacjach. Ponieważ ten projekt cieszy się dużym zainteresowaniem nie wprowadzono tutaj żadnych zmian w układzie funkcjonalnym. Dużą jego zaletą jest maksymalnie skrócona komunikacja, co skutkowało uzyskaniem przestronniejszych pomieszczeń. Racjonalne rozwiązanie funkcji budynku na tak małej powierzchni sprawiło, że projekt stał sie atrakcyjny z uwagi na późniejsze koszty eksploatacji. Projekt Guliwer N 2G jest domem jednorodzinnym, niepodpiwniczonym z poddaszem użytkowym i garażem dwustanowiskowym, przeznaczonym dla 4-5-osobowej rodziny. W parterowej strefie dziennej znajduje się: wiatrołap, hol, wc, spiżarka, kuchnia połączona z jadalnią, salon z kominkiem oraz dodatkowy pokój, który można zaaranżować jako gabinet lub sypialnię dla gości. Zakładając posadowienie na działce modelowej przestronny salon z dwoma wyjściami na taras będzie nasłoneczniony zarówno od południa jak i zachodu. W budynku zaprojektowano schody ażurowe. Na poddaszu znajdują się trzy sypialnie, ogólnodostępna łazienka i garderoba. Sypialnia rodziców posiada dodatkową osobną łazienką i garderobą. Popularność projektu Guliwer 2G wynika z faktu, że w kompaktowej bryle ekonomicznego domu upakowano dużą funkcję z przestronnymi pomieszczeniami.

Wersja z węższym garażem: GULIWER N 2G+.



  • jednorodzinny dom parterowy z poddaszem użytkowym i garażem dwustanowiskowym (istnieje wersja jednostanowiskowa), niepodpiwniczony
  • przeznaczony dla 4-5 osób
  • na parterze zaprojektowano wiatrołap, hol ze schodami ażurowymi, przestronny salon z kominkiem i wyjściem na częściowo zadaszony taras, kuchnię z aneksem jadalnym i spiżarnią, gabinet, toaletę oraz pomieszczenie gospodarcze i kotłownię dostępne z dwustanowiskowego garażu
  • na poddaszu zaprojektowano sypialnię rodziców z oddzielną łazienką i garderobą oraz 2 sypialnie dziecięce, a także łazienkę ogólnodostępną i garderobę mogącą pełnić także funkcję pralni i suszarni
  • cechą charakterystyczną tego domu jest ekonomiczne rozwiązanie układu pomieszczeń z maksymalnie zredukowaną komunikacją
  • ogrzewanie olejowe, gazowe lub na paliwo stałe (np. ekogroszek, pelet)
  • istnieje wersja z pierwotną kolorystyką elewacji: Guliwer 2G

Konstrukcja

Ściany zewnętrzne: tradycyjne dwuwarstwowe (pustak ceramiczny + styropian), na fragmentach szalówka drewniana lub tynk imitujący drewno
Strop: żelbetowe monolityczne
Dach: o konstrukcji drewnianej z pokryciem z dachówki ceramicznej, cementowej lub blachodachówki
Schody: ażurowe o konstrukcji drewnianej lub stalowej

Rzuty

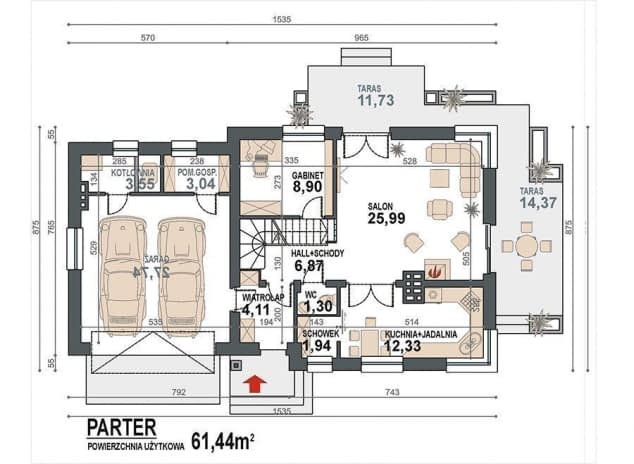

rzut parteru

Rzut projektu Guliwer N 2G - rzut parteru

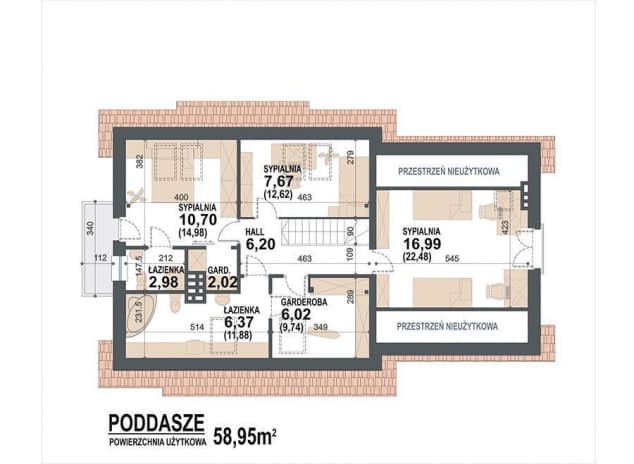

rzut poddasza

Rzut projektu Guliwer N 2G - rzut poddasza

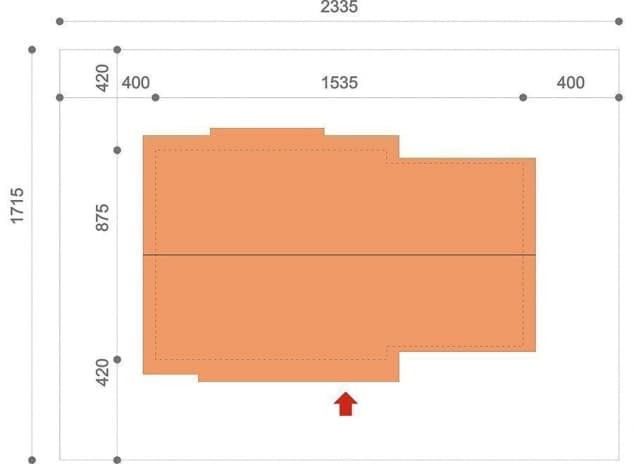

rzut sytuacyjny

Rzut projektu Guliwer N 2G - rzut sytuacyjny

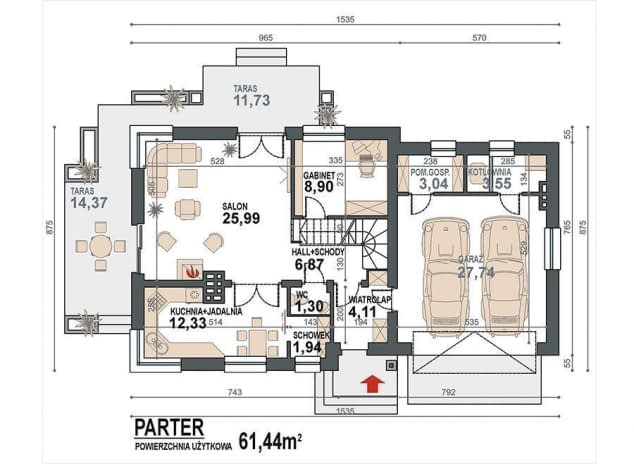

rzut parteru

Rzut projektu Guliwer N 2G - rzut parteru

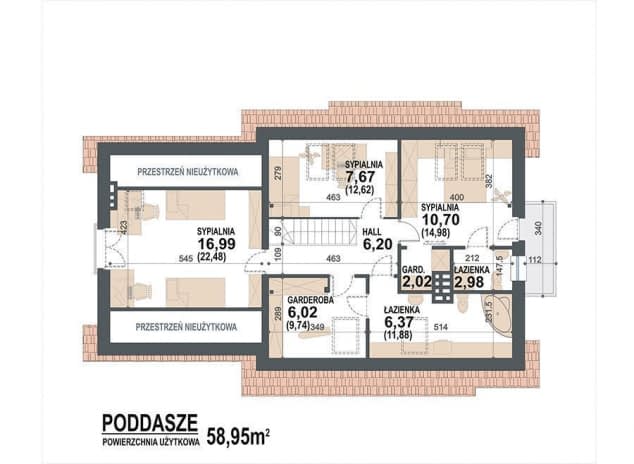

rzut poddasza

Rzut projektu Guliwer N 2G - rzut poddasza

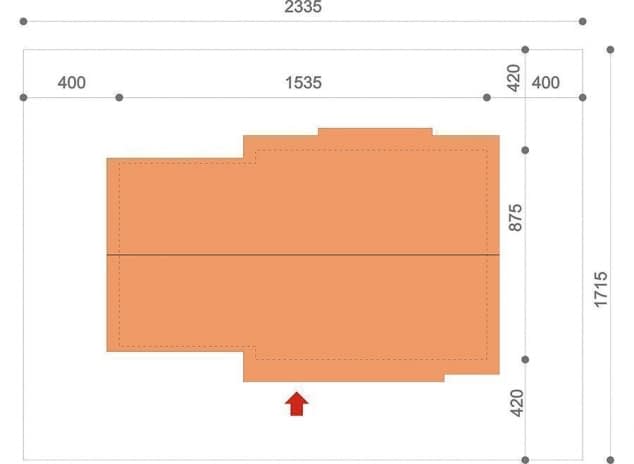

rzut sytuacyjny

Rzut projektu Guliwer N 2G - rzut sytuacyjny

Dane techniczne

  • Powierzchnia użytkowa120.39 m²
  • Powierzchnia netto154.72 m²
  • Powierzchnia zabudowy128.04 m²
  • Kubatura762 m³
  • Wysokość domu8.3 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki17.15 x 23.35m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu42°

Zawartość projektu



Komplet dokumentacji projektowej składa się z trzech egzemplarzy projektu architektoniczno-budowlanego oraz trzech egzemplarzy projektu technicznego.
Dokumentacja jest zgodna z WT2021 oraz Eurokodami i zawiera:

  • informacje jak uzyskać pozwolenie na budowę
  • zakres obowiązków projektanta dokonującego adaptacji
  • zgoda autora projektu na dokonanie zmian w dokumentacji projektowej
  • wytyczne techniczne dla oceny energetycznej budynku
  • przedmiar
  • zestawienie materiałów, sprzętu i roboczogodzin
  • projekt architektoniczny
  • wizualizację
  • projekt konstrukcyjny
  • projekt instalacji sanitarnych
  • projekt instalacji elektrycznych
  • projekt rekuperacji
  • projekt systemu solarów do ogrzania wody użytkowej.

Projektanci wyrażają zgodę na następujące zmiany w dokumentacji projektowej:

  • zmiany technologiczne i materiałowe - rodzaj stropu, schodów, materiały ścienne, izolacyjne i wykończeniowe, pokrycie dachowe
  • dostosowanie posadowienia budynku do warunków geotechnicznych i zmiana wysokości posadowienia
  • dostosowanie konstrukcji budynku do stref obciążenia śniegiem i wiatrem
  • wykonanie częściowego lub całkowitego podpiwniczenia budynku
  • zmiany usytuowania ścian nośnych, działowych i otworów drzwiowych
  • zmiany funkcji i układu pomieszczeń
  • zmiana nachylenia kąta połaci dachowej, konstrukcji i kształtu dachu, doprojektowanie, przeprojektowanie lub likwidacja lukarn
  • zmiany w wymiarach zewnętrznych i wysokości budynku (powiększenie lub pomniejszenie budynku)
  • zmiana materiałów i rozwiązań instalacyjnych, przebiegu instalacji wewnętrznych, zmiana sposobu ogrzewania
  • przeprojektowanie kominów
  • zmiana usytuowania, ilości, kształtu i wielkości okien i drzwi w elewacjach zewnętrznych budynku
  • zmiana kolorystyki budynku
  • zmiana kształtu i usytuowania tarasów, schodów zewnętrznych i wewnętrznych budynku
  • zmiana wysokości kondygnacji oraz podwyższenie ścianki kolankowej
  • likwidacja lub zmniejszenie podcieni i wnęk w bryle budynku
  • likwidacja, przeprojektowanie lub doprojektowanie słupów, balkonów i wykuszy
  • zmiana poddasza na użytkowe lub nieużytkowe.

Powyższe zmiany mogą dokonać osoby posiadające odpowiednie uprawnienia zgodnie z obowiązującymi normami i przepisami prawa budowlanego. Wyżej wymienione zmiany powinny być naniesione czerwonym pisakiem w czterech oryginalnych egzemplarzach projektu gotowego lub dołączone jako aneks. Dokonanie zmian wybiegających poza wymieniony zakres wymaga zgody autora projektu.
