Projekt domu HOMEKONCEPT 166 G1 B

Name: HOMEKONCEPT 166 G1 B
Brand: HOMEKONCEPT
SKU: homekoncept-166-g1-b
Price: 11990.00 PLN
Availability: InStock

Autor projektu:HOMEKONCEPT

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

11 990 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa128.57 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachWielospadowy
Kąt nach. dachu40°
Odbicie lustrzaneNie
Czas realizacjimax 7-10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

HOMEKONCEPT 166 G1 B to projekt domu z poddaszem w zabudowie bliźniaczej. Każdy lokal ma 128,57 m² powierzchni użytkowej, trzy sypialnie, gabinet i garaż. Lokale połączono przestronnymi garażami, więc mimo bliskości sąsiada każda rodzina ma dużo prywatności.

Układ lokalu

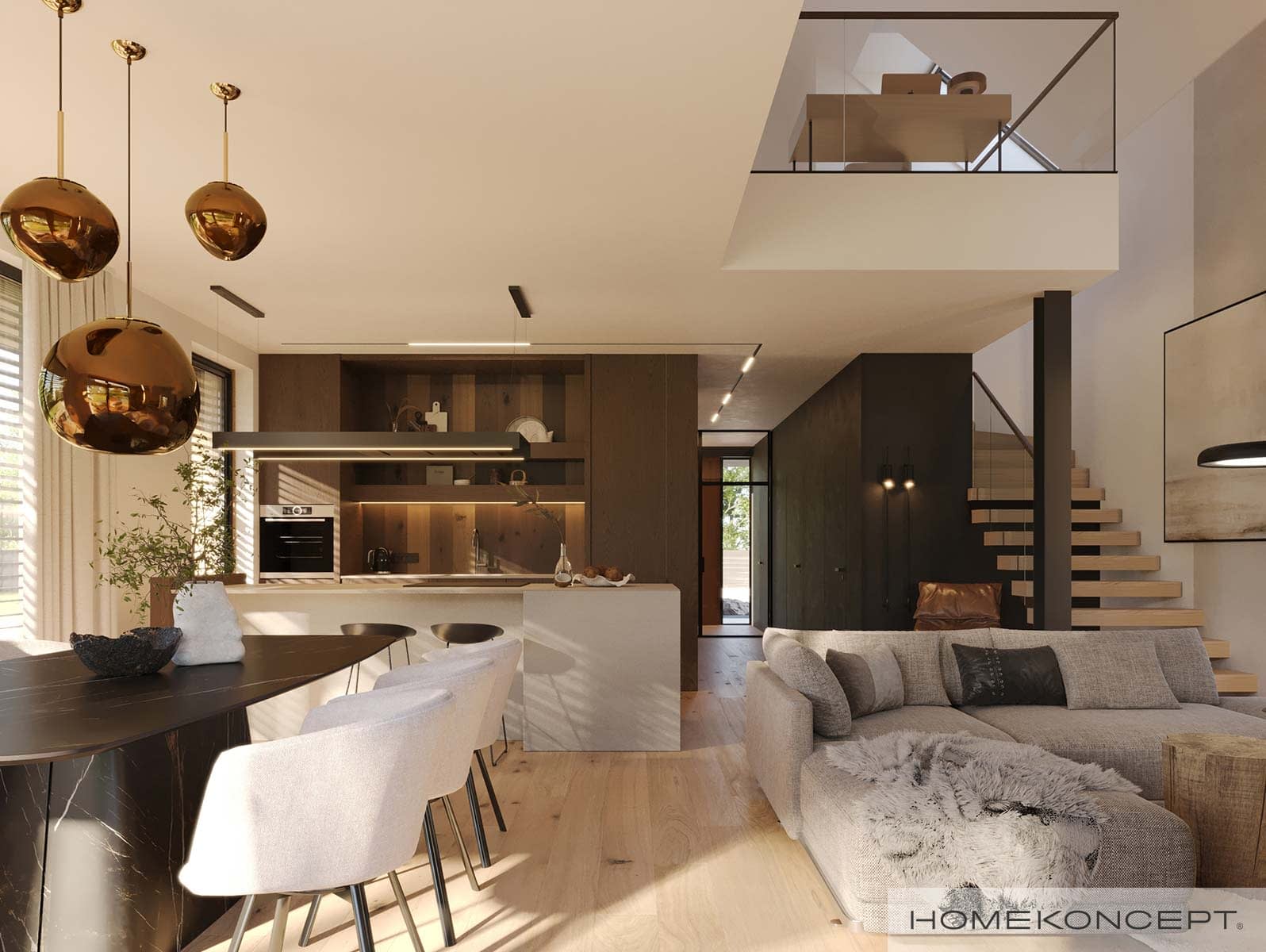

Na parterze salon z jadalnią (32,62 m²) z antresolą i kominkiem, kuchnia (9,1 m²) ze spiżarnią, gabinet (12,17 m²), łazienka, kotłownia, wiatrołap z garderobą i garaż (24,8 m²). Zadaszony taras ma 25,65 m². Na poddaszu trzy sypialnie, garderoba (5,56 m²), łazienka i pralnia.

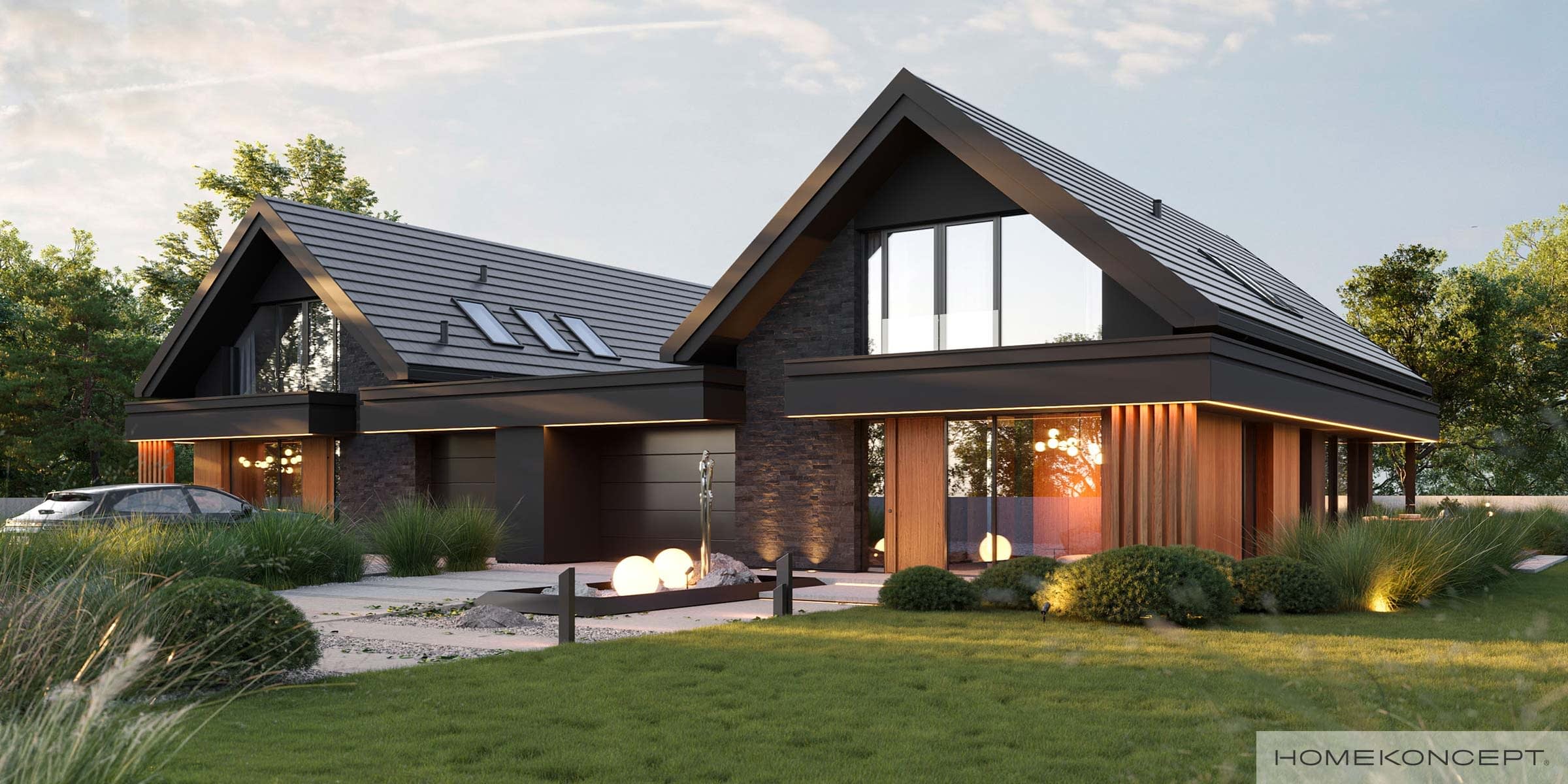

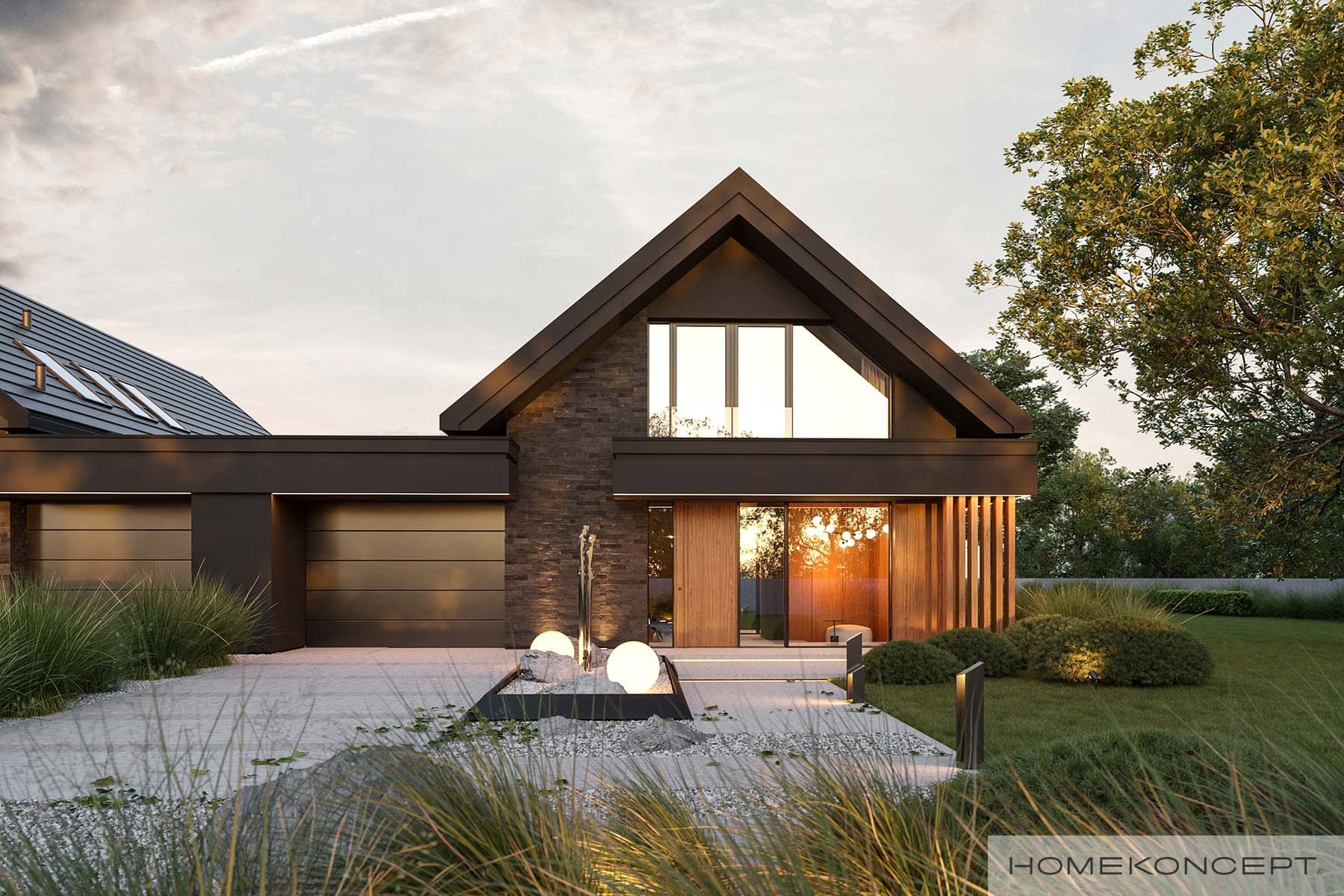

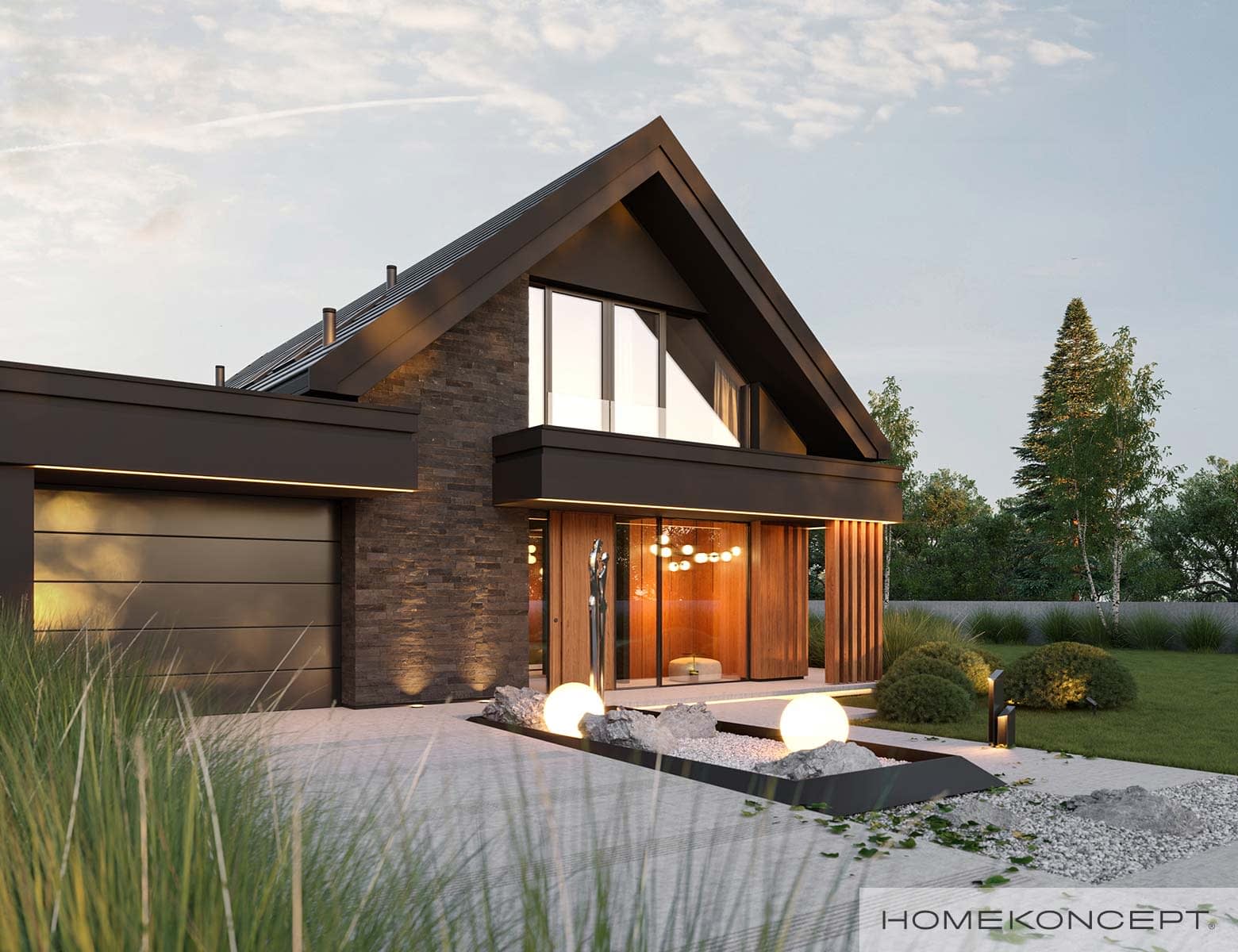

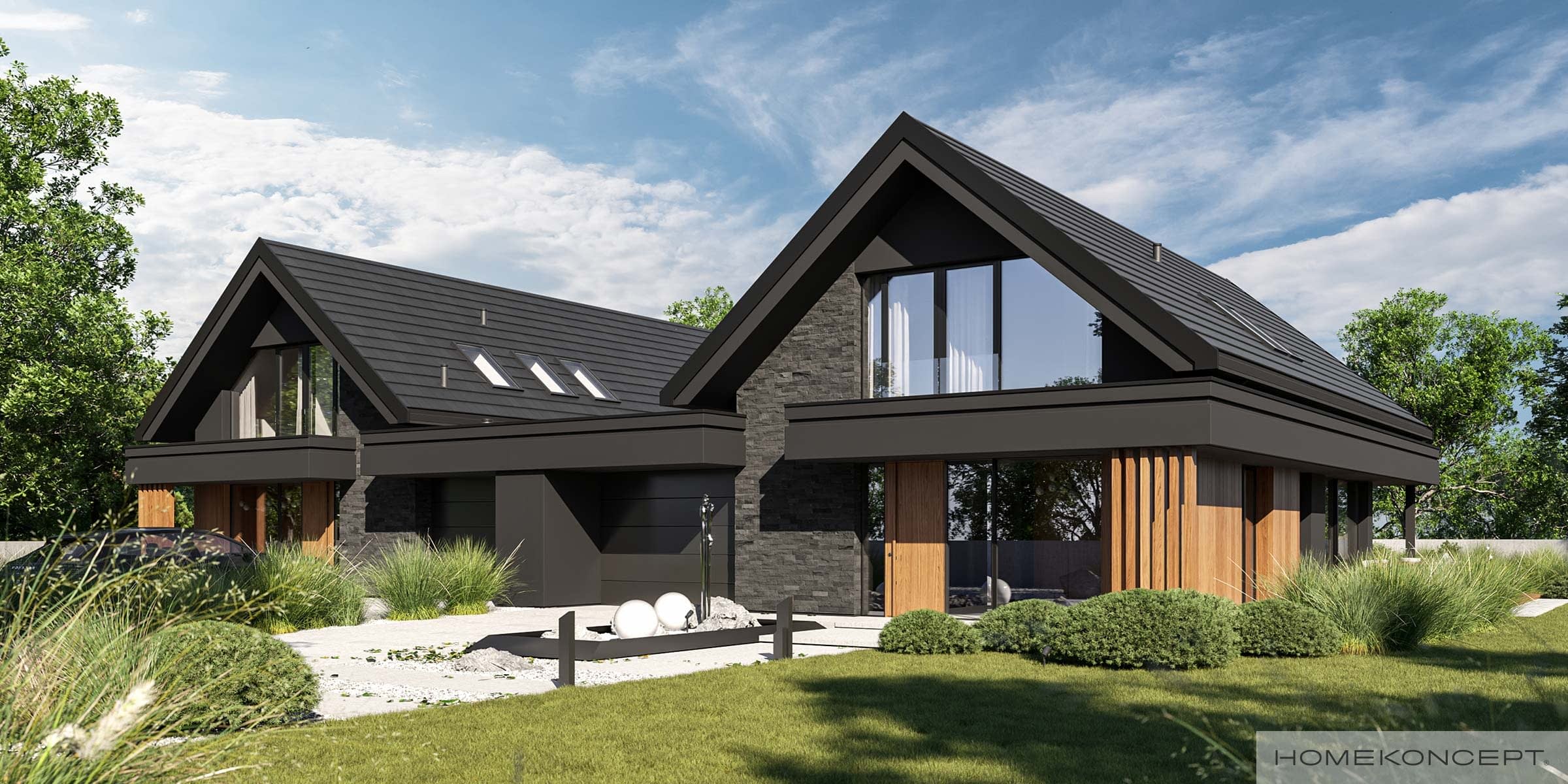

Wygląd

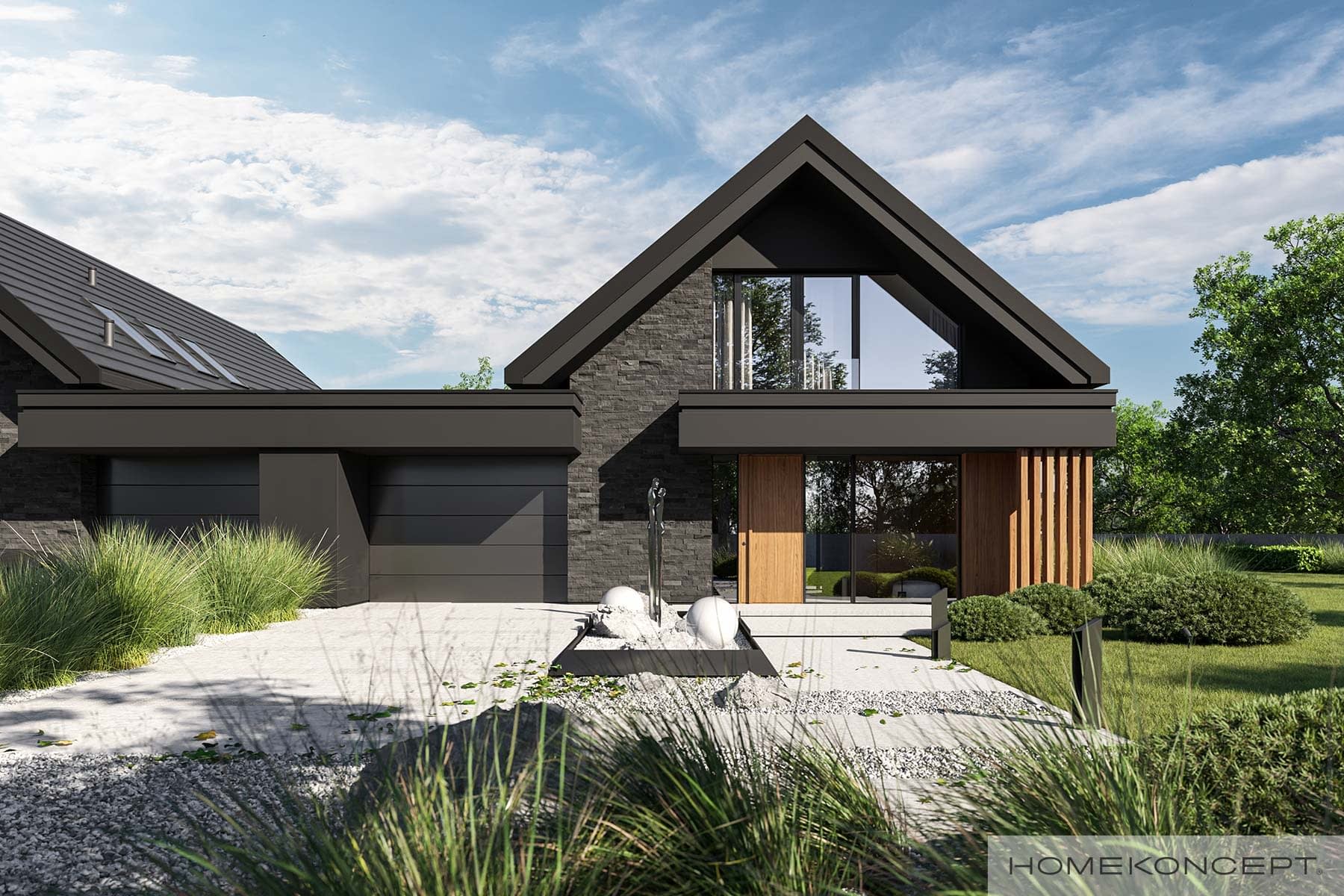

Dwuspadowe dachy, duże przeszklenia i ciepłe zestawienie ciemnych powierzchni z drewnem i kamieniem.

wymiary całego budynku: 25,14 × 17,61 m
minimalna działka pod bliźniak: 31,42 × 21,94 m
rekuperacja, ogrzewanie podłogowe w całym domu

Zamów projekt HOMEKONCEPT 166 G1 B na wbudowie.pl.

Konstrukcja

Strop: żelbetowy wylewany

Ściany: dwuwarstwowe - pustak ceramiczny 25 cm + styropian Termo Organika 20 cm/wełna mineralna 18 cm

Dach: dwuspadowy kryty dachówką ceramiczną lub cementową swissporTON, stropodach pełny kryty membraną EPDM, okna dachowe FAKRO

Elewacja: tynk silikonowy połączony z deskami elewacyjnymi oraz kamieniem elewacyjnym

Ogrzewanie: gazowe - piec kondensacyjny oraz ogrzewanie podłogowe w całym domu, dodatkowo w łazienkach tradycyjne grzejniki typu ręcznikowiec

Wentylacja: mechaniczna z rekuperacją

Rzuty

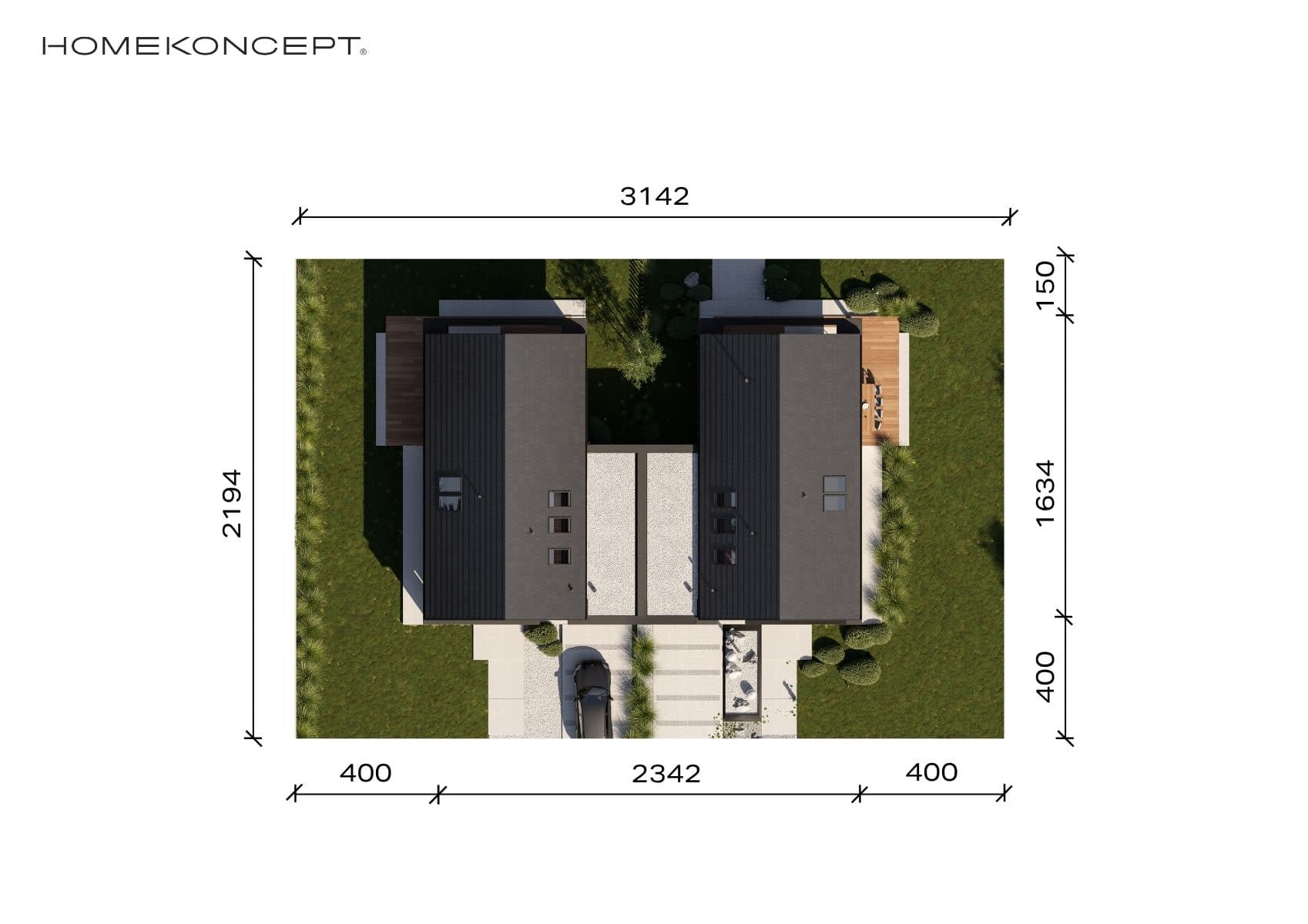

Usytuowanie na działce

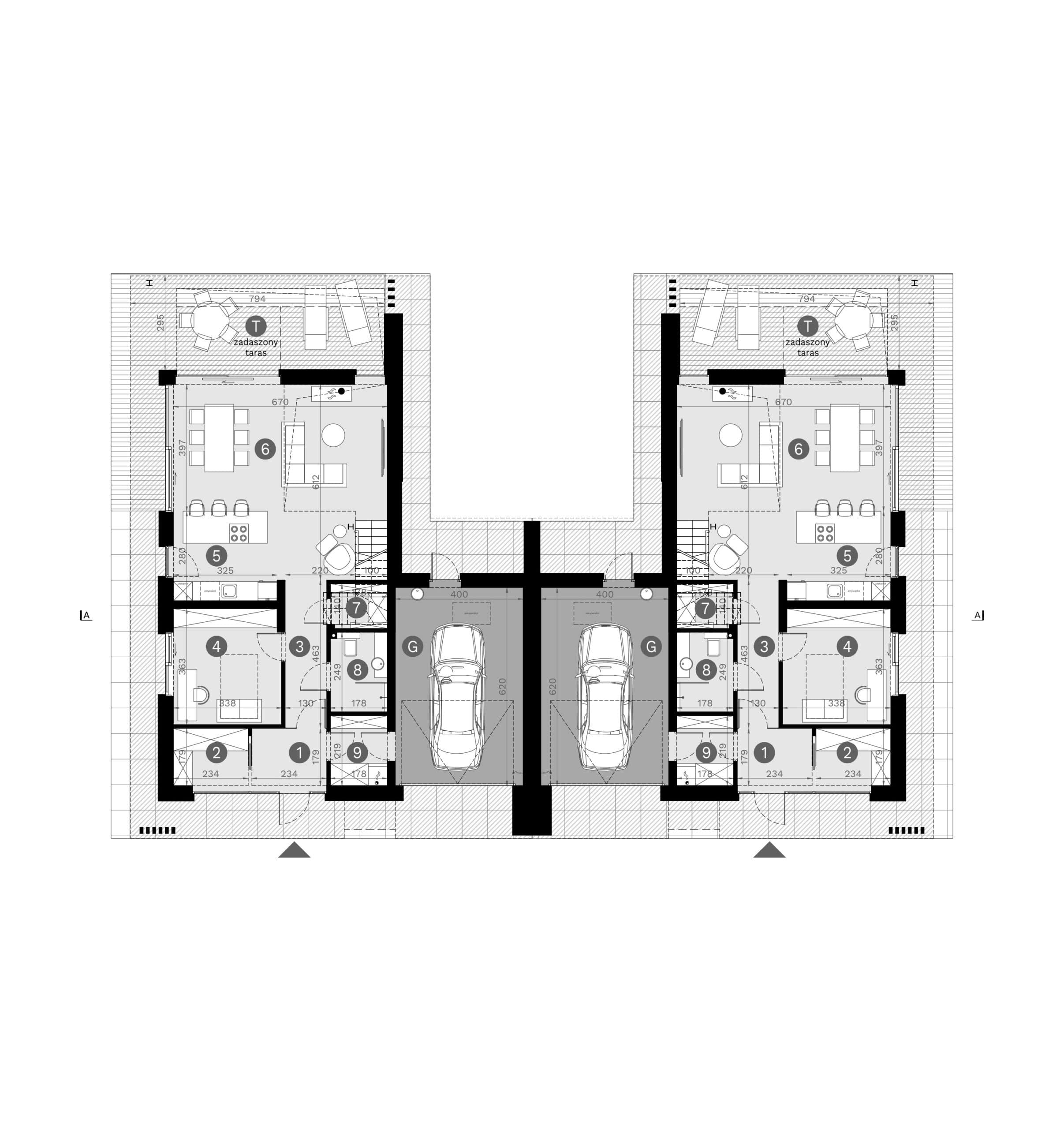

Rzut parteru

wiatrołap4.19
garderoba4.19
komunikacja5.49
gabinet12.17
kuchnia9.1
salon/jadalnia32.62
spiżarnia1.61
łazienka4.39
kotłownia3.9
garaż24.8
taras (zadaszenie)25.65

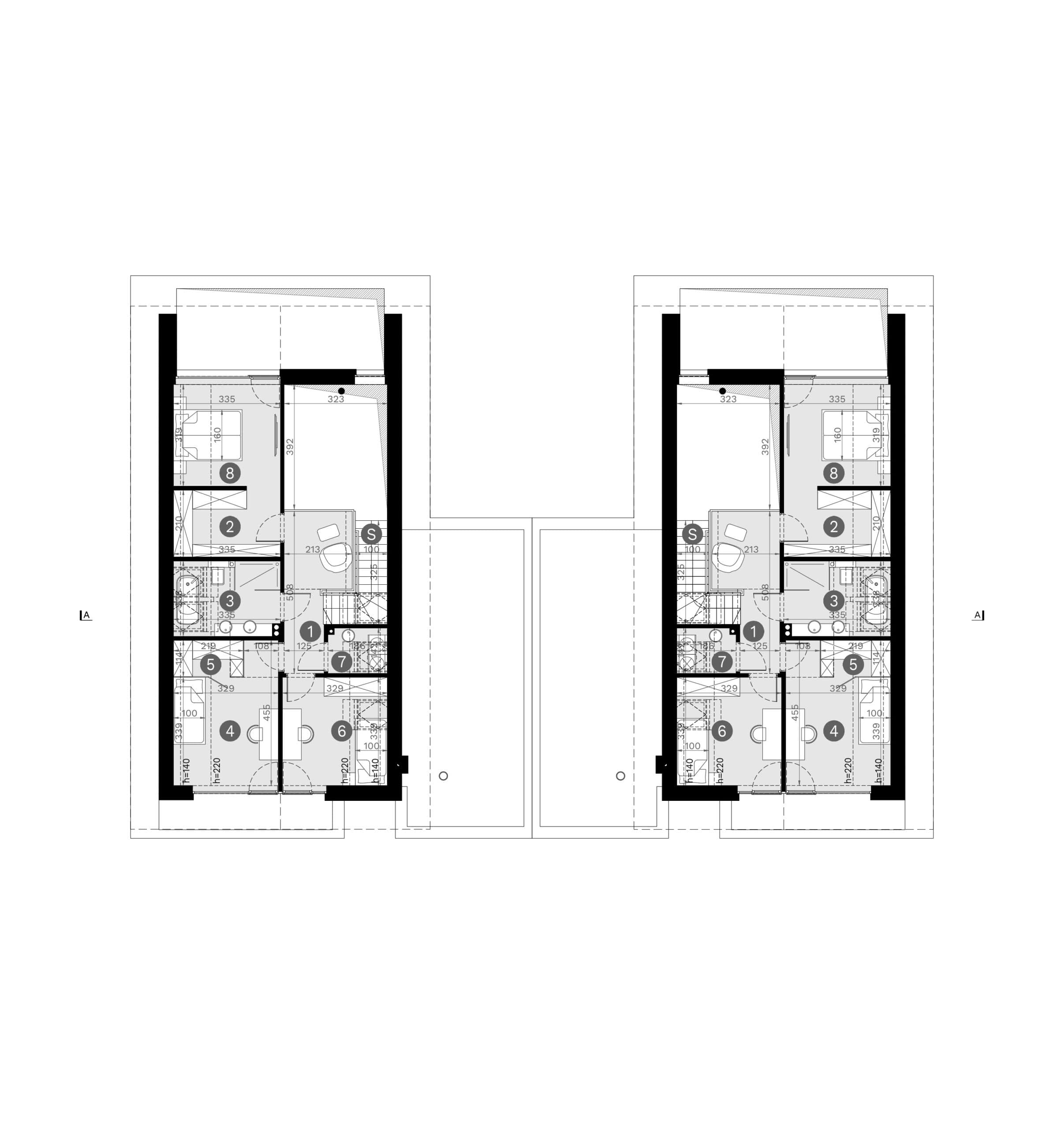

Rzut poddasza

komunikacja8.82
garderoba5.56
łazienka6.11
sypialnia9.91
garderoba1.7
sypialnia8.77
pralnia1.6
sypialnia8.44
schody4.25

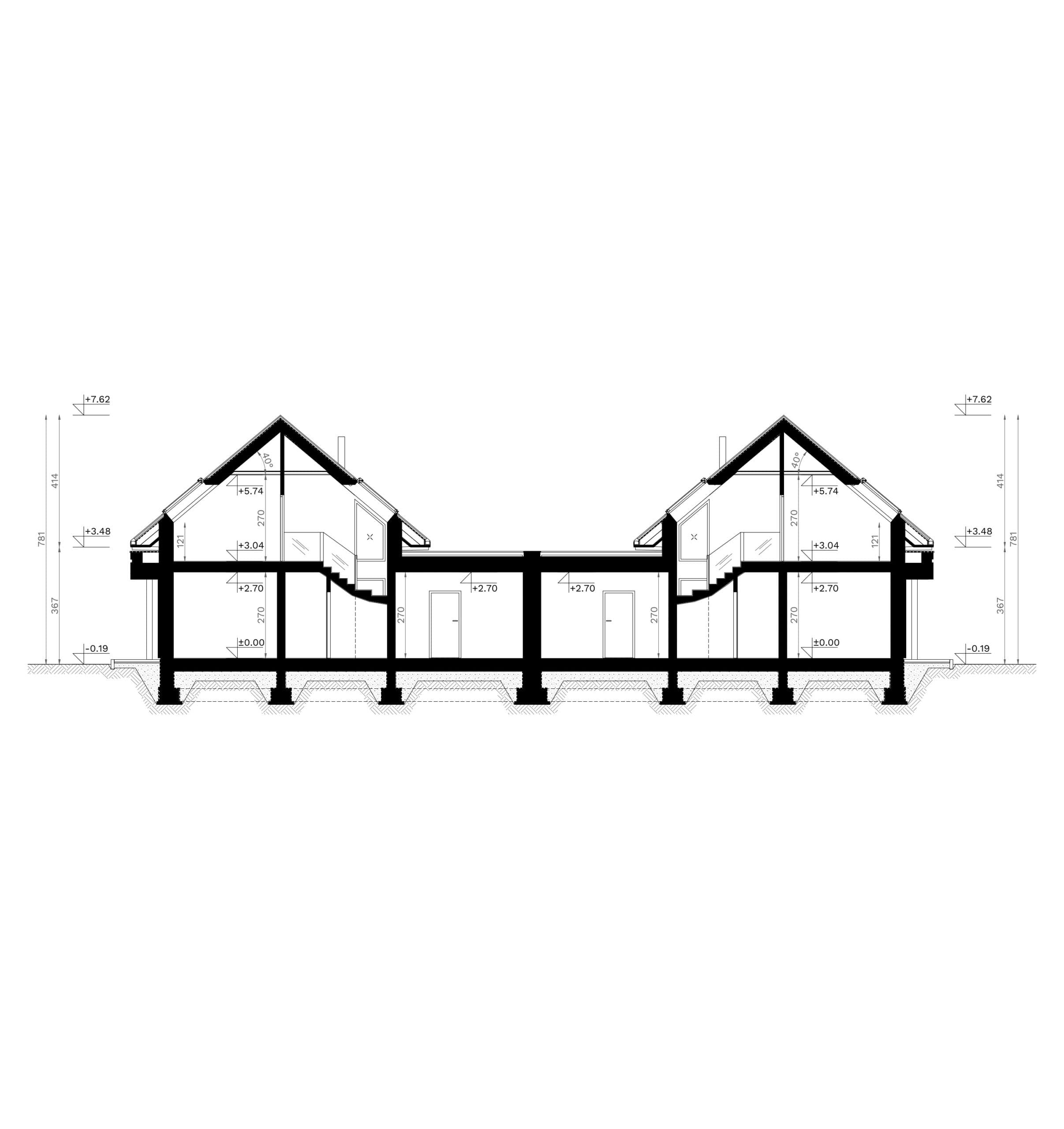

Przekrój

wysokość budynku7.81
wysokość do okapu dachu3.67

Dane techniczne

Powierzchnia użytkowa128.57 m²
Powierzchnia zabudowy268.23 m²
KominekTak
Liczba łazienek2
Powierzchnia dachu402 m²
Kubatura1572 m³
Długość domu17.61 m
Szerokość domu25.14 m
Wysokość domu7.81 m
Minimalne wymiary działki21.94 x 31.42m
GarażJednostanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu40°

Zawartość projektu

Trzy egzemplarze projektu, w skład którego wchodzą:

Projekt Architektoniczny:

opis techniczny,
rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
rzut dachu i więźby dachowej,
wszystkie niezbędne przekroje przez całość oraz charakterystyczne fragmenty budynku,
opisy przegród,
elewacje budynku wraz ze szczegółowym opisem i kolorystyką użytych materiałów,
wykaz stolarki okiennej i drzwiowej,
zestawienie elementów więźby dachowej.

Projekt Techniczny, w skład którego wchodzą:

Projekt Konstrukcji:

wyciąg z obliczeń statyczno – wytrzymałościowych,
dokumentacja rysunkowa – konstrukcja,
zestawienie stali zbrojeniowej.

Projekt wewnętrznych instalacji sanitarnych i gazowych:

opis techniczny instalacji centralnego ogrzewania wraz z obliczeniami,
charakterystyka energetyczna budynku,
analiza porównawcza dla alternatywnego systemu ogrzewania,
opis techniczny instalacji wodno-kanalizacyjnej oraz instalacji gazowej,
dokumentacja rysunkowa – instalacje sanitarne i gazowe.

Projekt wewnętrznych instalacji elektrycznych:

opis techniczny instalacji elektrycznych,
dokumentacja rysunkowa – instalacje elektryczne,
rzuty kondygnacji – rozmieszczenie instalacji elektrycznej,
schemat tablicy bezpiecznikowej,
instalacja odgromowa.

Standardowy zakres zmian obejmuje:

- zmiana materiałów ściennych i izolacyjnych – przy zachowaniu odpowiedniej wytrzymałości i ciepłochronności,
- zmiana rodzaju stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości oraz izolacji akustycznej,
- zmiana materiałów wykończeniowych: posadzek, tynków, pokrycia dachu, izolacji przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła,
- zmiana kolorystyki i wykończenia elewacji,
- zmiana zewnętrznych wymiarów budynku w granicach do 5% z zachowaniem wymiarów rozpiętości konstrukcji wynikających ze zmian materiałowych konstrukcji i izolacji termicznej ścian zewnętrznych,
- zmiana wymiarów fundamentów wynikająca z dostosowania obiektu do warunków gruntowych i głębokości przemarzania gruntu oraz zmiana ław na płytę fundamentową
- zmiana wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikająca z dostosowania konstrukcji dachu budynku do odpowiedniej strefy obciążenia śniegiem i wiatrem,
- zmiana kąta nachylenia połaci dachu max. o 10° oraz wysięgu okapów,
- zmiana wielkości i kształtu tarasu lub rezygnacja z niego,
- zmiana rozwiązań funkcjonalnych wewnątrz budynku polegająca na przesunięciu lub likwidacji ścian działowych,
- zmiana lokalizacji, ilości i kształtu okien oraz drzwi przy zachowaniu charakteru i estetyki elewacji oraz wymaganej izolacyjności,
- wprowadzenie częściowego lub całkowitego podpiwniczenia budynku – po dokonaniu dodatkowych obliczeń konstrukcyjnych,
- zmiany w projektach instalacji wodno-kanalizacyjnej, gazowej, c.o., elektrycznej, przy zachowaniu obowiązujących norm i przepisów, a wynikające ze zmian materiałowych, typów dobranych urządzeń i dostępności mediów na działce budowlanej,
- zmiana sposobu wentylacji budynku z wentylacji grawitacyjnej na wentylację mechaniczną (lub odwrotnie) oraz zmiana źródła ciepła po dokonaniu dodatkowych opracowań.
