Long II szeregówka z garażem

4 020 zł

Projekt domu Long II szeregówka z garażem

Autor projektu:Dom dla Ciebie
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 390 zł4 020 zł
Oszczędź: 370,00zł
Najniższa cena z 30 dni: 4 020,00 zł

Promocja ważna do

01-04-2024

Zadaj pytanie
  • Typ projektuSzeregowiec
  • Powierzchnia użytkowa112.1 m²
  • Kondygnacje
  • GarażJednostanowiskowy
  • DachPłaski
  • Kąt nach. dachu
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Poniższy opis dotyczy jednego segmentu: Long II to bardzo wąski piętrowy dom dla 4 lub 5-cio osobowej rodziny zaprojektowany z myślą o wąskich i nietypowych działkach oraz do zabudowy bliźniaczej i szeregowej. Na parterze w strefie wejściowej zlokalizowano wiatrołap, hol, wc, pomieszczenie z piecem CO.W strefie dziennej zaprojektowano otwartą kuchnię ze spiżarnią, otwarty salon oraz schody. Część mieszkalna jest połączona z garażem - przejście poprzez wiatrołap i pomieszczenie gospodarcze. Na piętrze umieszczono przestronną łazienkę oraz trzy sypialnie, rozplanowane wokół dużego wygodnego holu z szafami.


Konstrukcja

Rzuty

Parter

  • 1. Wiatrołap5.3
  • 2. Hol5.5
  • 3. Pom. gospodarcze + C.O*5.3
  • 4. WC1.6
  • 5. Spiżarnia2.1
  • 6. Kuchnia + Jadalnia13.1
  • 7. Salon22.4
  • 8. Schody3.7
  • 9. Garaż*17.4

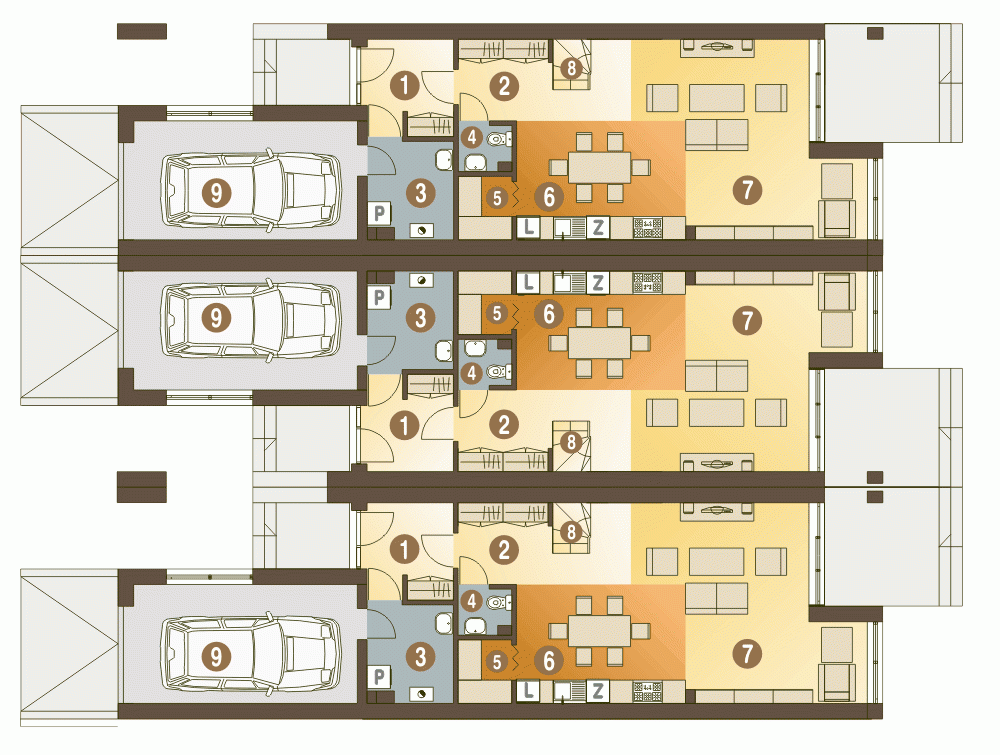

Rzut projektu Long II szeregówka z garażem - Parter

Piętro

  • 10. Hol8.7
  • 11. Łazienka6.4
  • 12. Sypialnia20.5
  • 13. Sypialnia11.2
  • 14. Sypialnia11.6
Rzut projektu Long II szeregówka z garażem - Piętro

Przekrój

  • m
  • Wysokość parteru2.5
  • Wysokość piętra2.5
Rzut projektu Long II szeregówka z garażem - Przekrój

Usytuowanie na działce

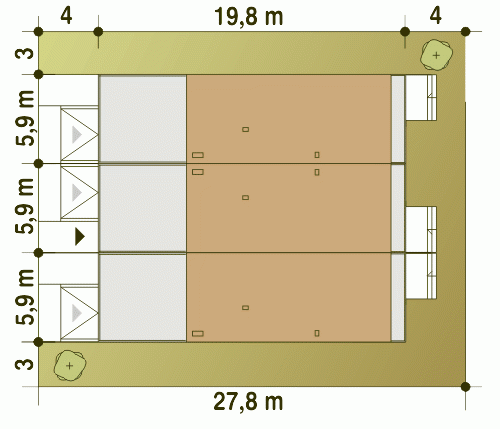

Rzut projektu Long II szeregówka z garażem - Usytuowanie na działce

Elewacja

Rzut projektu Long II szeregówka z garażem - Elewacja

Elewacja

Rzut projektu Long II szeregówka z garażem - Elewacja

Elewacja

Rzut projektu Long II szeregówka z garażem - Elewacja

Elewacja

Rzut projektu Long II szeregówka z garażem - Elewacja

Dane techniczne

  • Powierzchnia użytkowa112.1 m²
  • Powierzchnia zabudowy116.6 m²
  • KominekTak
  • Liczba łazienek1
  • Liczba pokoi4
  • Powierzchnia dachu81.4 m²
  • Długość domu19.8 m
  • Szerokość domu6.1 m
  • Wysokość domu6.9 m
  • Minimalne wymiary działki27.8 x 12.1m
  • GarażJednostanowiskowy
  • Rodzaj dachuPłaski
  • Kąt nach. dachu

Instalacja grzewcza

  • Instalacja grzewczaGaz

Zawartość projektu

Zgodnie ze znowelizowaną Ustawą Prawo Budowlane art.34 ust.3, na projekt budowlany składają się trzy części:
- projekt zagospodarowania działki lub terenu
- projekt architektoniczno-budowlany
- projekt techniczny

Nasze projekty oferujemy w 3 egzemplarzach, zawierających projekt architektoniczno-budowlany i projekt techniczny. Projekt zagospodarowania działki lub terenu nie wchodzi w skład projektu oferowanego do sprzedaży. Projekt ten należy zlecić we własnym zakresie lokalnemu projektantowi, który opracuje go na podstawie danych zawartych w projekcie architektoniczno-budowlanym i technicznym, po dostosowaniu projektu do warunków lokalnych i wymagań inwestora.

UWAGA: wszystkie egzemplarze projektu zabezpieczone są hologramami, w części rysunkowej posiadają nadruki zabezpieczające w kolorze zielonym.

Wyrażamy zgodę na wszelkie zmiany zgodne z obowiązującymi przepisami pod warunkiem wprowadzenia ich przez uprawnioną osobę.

Wszystkie zmiany wymienione powyżej powinny być naniesione na oryginał projektu katalogowego trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks i podpisane przez osobę uprawnioną dokonująca adaptacji.

**ważne informacje
Cena za dodatkowy egzemplarz projektu jest zależna od nazwy projektu!

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Kosztorys - stan wykończony

390 zł

Projekt wentylacji mechanicznej

750 zł
