Projekt domu Dom przy Alabastrowej 49
+1
- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa120 m²
- Kondygnacjez poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

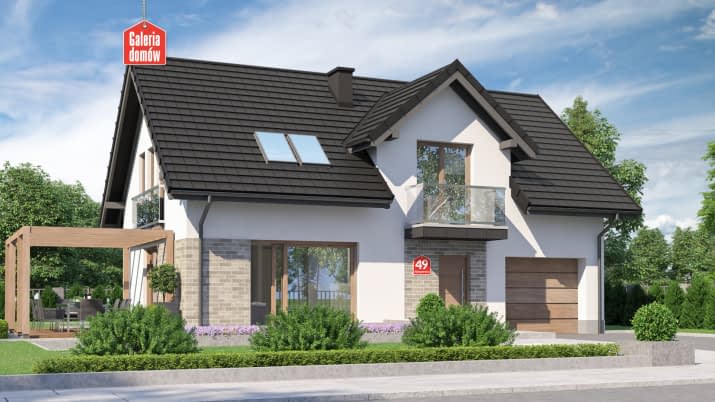

Dom przy Alabastrowej 49 to gotowy projekt energooszczędnego domu z użytkowym poddaszem, o zwartej bryle i prostym dwuspadowym dachu. Konstrukcja i wykończenie nawiązuje do najmodniejszych trendów współczesnej sztuki projektowej. Szklane balkony, wysokiej jakości dachówka, oryginalne oświetlenie i biała elewacja podkreślają oryginalny, nowoczesny charakter domu. Wygodę użytkowania zapewnia funkcjonalny podział wnętrza na strefę dzienną i nocną. Parter mieści słoneczny salon ulokowany od południowej strony, z którego przesuwnymi drzwiami można wyjść na taras. Poza tym strefa dzienna oferuje dużą kuchnię, otwartą na jadalnię. Uzupełnieniem planu są funkcjonalne pomieszczenia; gospodarcze – pod schodami, łazienka, dodatkowy pokój oraz jednostanowiskowy garaż wraz z kotłownią. Na poddaszu zaprojektowano trzy przytulne i jasne sypialnie (jedna z garderobą) oraz drugą łazienkę, z przestrzenią na pralnię i suszarnię. Dom posiada aktualną charakterystykę energetyczną oraz dodatkowe projekty instalacji solarnej oraz rekuperacji. Dom przy Alabastrowej 49 został zaprojektowany, by przy minimalnym nakładzie kosztów dać maksymalnie ergonomiczną i komfortową przestrzeń mieszkalną dla 4-5 osobowej rodziny.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

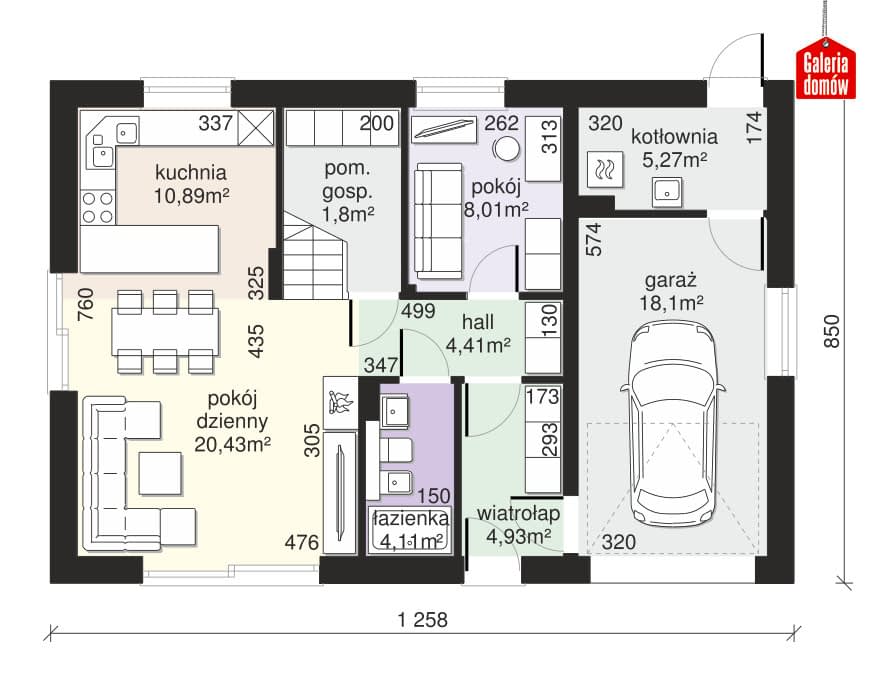

Parter
- 1 - Wiatrołap4.93 m²
- 2 - Hall4.41 m²
- 3 - Łazienka4.11 m²
- 4 - Pokój dzienny20.43 m²
- 5 - Kuchnia10.89 m²
- 6 - Pom. gosp.1.8 m²
- 7 - Pokój8.01 m²
- 8 - Kotłownia5.27 m²
- 9 - Garaż18.1 m²

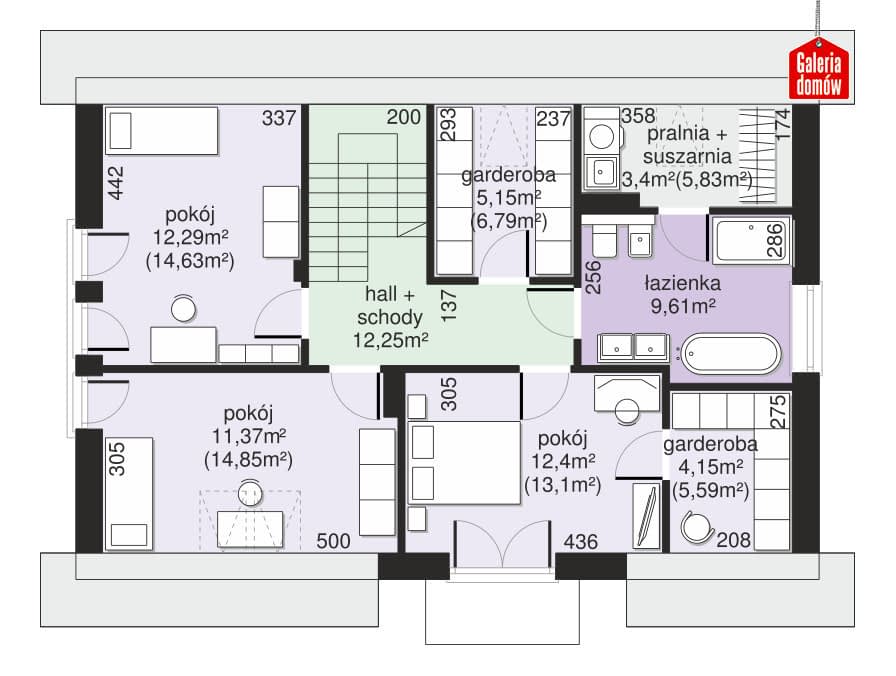

Poddasze
- 1 - Hall + schody12.25 m²
- 2 - Pokój11.37 m²
- 3 - Pokój12.29 m²
- 4 - Garderoba5.15 m²
- 5 - Pralnia + suszarnia3.4 m²
- 6 - Łazienka9.61 m²
- 7 - Garderoba4.15 m²
- 8 - Pokój12.4 m²

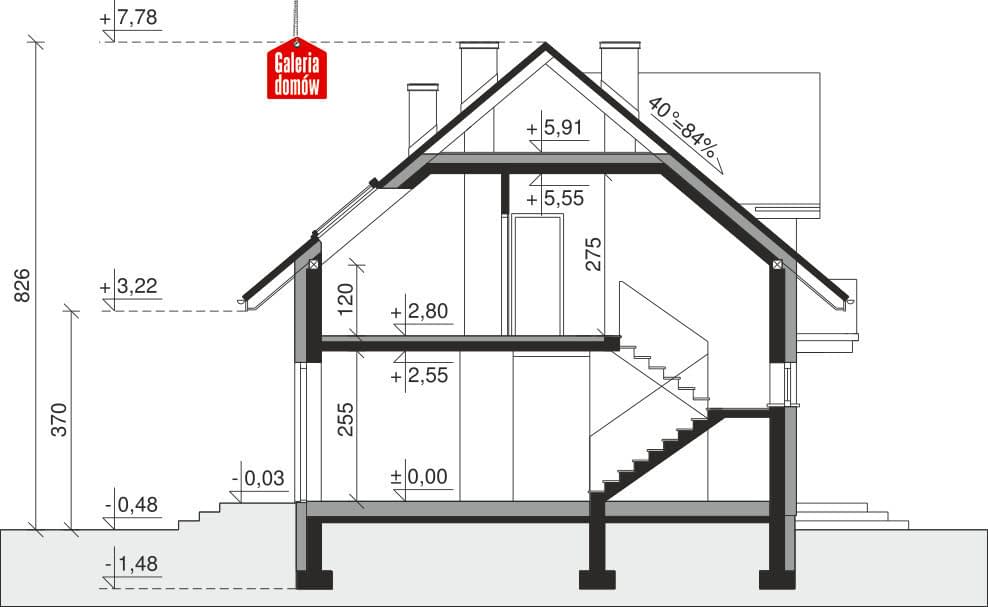

Przekrój

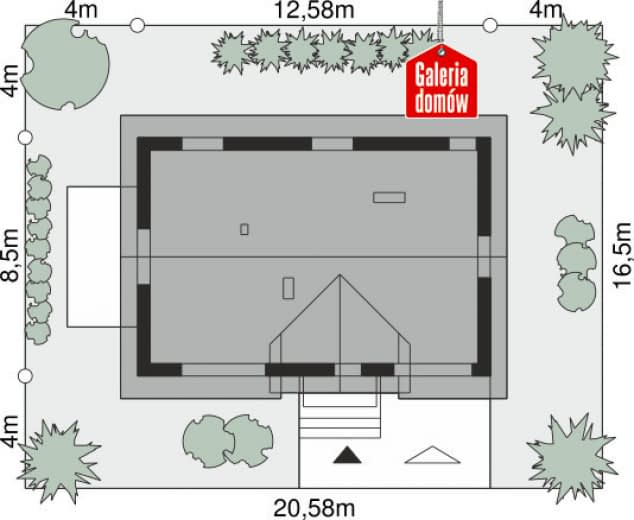

Sytuacja
Dane techniczne
- Powierzchnia użytkowa120 m²
- Powierzchnia zabudowy107.56 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Kubatura607.9 m³
- Wysokość domu8.26 m
- Minimalne wymiary działki20.58 x 16.5m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
