Projekt domu LENS 2 C dom mieszkalny, całoroczny

Name: LENS 2 C dom mieszkalny, całoroczny
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: lens-2-c-dom-mieszkalny-caloroczny
Price: 2799.00 PLN
Availability: InStock

LENS 2 C dom mieszkalny, całoroczny - wizualizacja 2

LENS 2 C dom mieszkalny, całoroczny - wizualizacja 3

LENS 2 C dom mieszkalny, całoroczny - wizualizacja 4

LENS 2 C dom mieszkalny, całoroczny - wizualizacja 5

LENS 2 C dom mieszkalny, całoroczny - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

2 799 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa42.97 m²
Kondygnacje
GarażBez garażu
DachPłaski
Kąt nach. dachu3°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Technologia tradycyjna : - ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie papa. . Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - ściana wewnętrzna : słupki 4x7 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie papa.

Rzuty

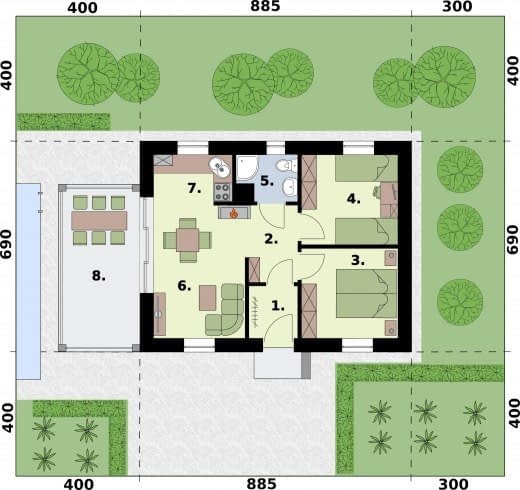

Rzut przyziemia

1. Wiatrołap2.54
2. Komunikacja4.01
3. Sypialnia8.78
4. Sypialnia8.78
5. Łazienka2.54
6. Pokój dzienny11.58
7. Kuchnia z aneksem jadalnym4.74
8. Ogród zimowy20

Dane techniczne

Powierzchnia użytkowa42.97 m²
Powierzchnia zabudowy56.43 m²
Liczba pokoi7
Powierzchnia dachu53.5 m²
Kubatura222 m³
Wysokość domu3.57 m
Minimalne wymiary działki15.85 x 14.9m
GarażBez garażu
Rodzaj dachuPłaski
Kąt nach. dachu3°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
