Projekt domu TRYPOLIS 5 projekt domu z bali drewnianych
Rabat -150 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa111.68 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
Dach:
Dachówka ceramiczna,
Łaty 5x5cm
Kontrłaty 2,5x5cm
Folia paroprzepuszczalna
Wełna mineralna 15 cm pomiędzy krokwiami
Wełna mineralna między profilami staowymi CD 60x26x0,6mm mocowanymi do więźby 5 cm
Folia paroszczelna
Płyty GK ognioodporne na ruszcie
Strop:
Panel podłogowy 1 cm
Płyta OSB 2x15mm
Legary 5x5cm
Wełna mineralna 5 cm
Folia budowlana
Deski 3,5cm
Belki stropowe 20x24 cm
Ściana zewnętrzna:
Bale 30 cm
Folia paroprzepuszczalna
Wełna mineralna 10 cm między rusztem
Ruszt drewniany 10 cm mocowany do ściany zewnętrznej łącznikami stalowymi, umożliwiającymi korygowanie okresowych różnic wysokości ścian konstrukcyjnych
Folia paroszczelna
Płyta gipsowo-kartownowa 12,5mm
Ściana działowa:
płyty gk
szczelina 3 cm (instalacje)
Słupki konstrukcji (8x12cm)
Wełna mineralna 12 cm
szczelina (łaty drewniane 3x4cm co 30cm)
płyty gk
Podłoga:
płytki gresowe
wylewka cementowa 4 cm
pianka poliuretanowa 10 cm
izolacja - papa termozgrzewalna
chudy beton 10cm
piasek zagęszczony 15cm
pospolka zagęszczona 20cm
Fundament:
izolacja pionowa - abizol
tynk cementowy 2 cm
ściana betonowa 30 cm
styropian 5 cm
Rzuty

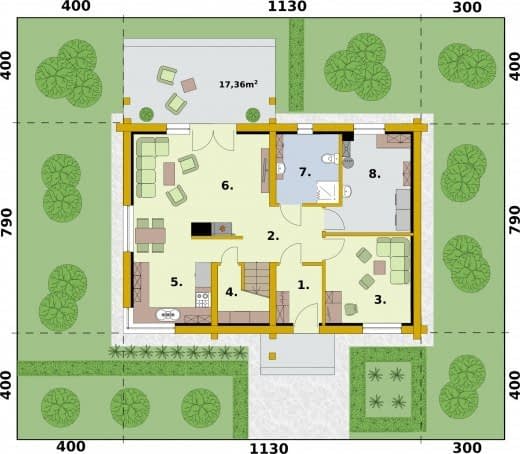

Rzut przyziemia
- 2 Komunikacja7.33
- 3 Pokój10.46
- 4 Pomieszczenie gospodarcze4.05
- 5 Kuchnia6.53
- 6 Pokój dzienny21.42
- 1 Wiatrołap3.79
- 7 Łazienka6.25
- 8 Kotłownia6.46

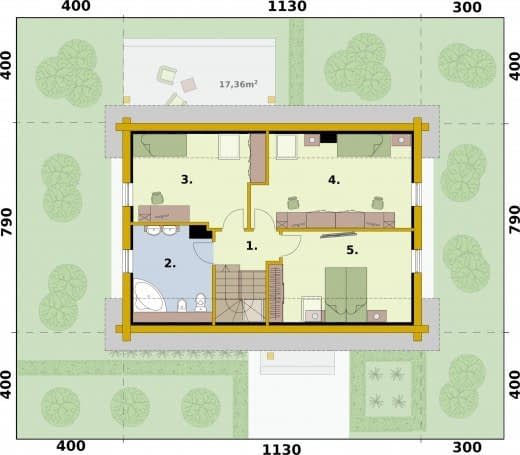

Rzut poddasza
- 1 Komunikacja3.01
- 2 Łazienka8.77
- 3 Pokój14.09
- 4 Pokój16.02
- 5 Pokój14.01
Dane techniczne
- Powierzchnia użytkowa111.68 m²
- Powierzchnia zabudowy89.27 m²
- Liczba pokoi13
- Kubatura675 m³
- Wysokość domu7.94 m
- PoddaszeUżytkowe
- Minimalne wymiary działki18.3 x 15.9m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
